本技術涉及一種送料裝置，具體是一種鉸鏈鉚釘自動分送料裝置。

背景技術：

1、鉸鏈在家具、電子設備等行業中有著廣泛的應用。隨著工業自動化水平的提高，鉸鏈的自動化生產設備得到了普及，然而現有的鉸鏈中，大多需要使用到鉚釘，其中鉚釘?shù)淖詣臃謷退土涎b置是生產線中不可或缺的部分。現有技術中的鉚釘送料機構大多采用整串送料的方式，這種方式雖然能夠在一定程度上提高生產效率，但仍存在一些顯著的不足之處。

2、1.?不具備單顆送料功能，現有的鉚釘送料機構大多數采用整串送料方式，即一整串鉚釘通過送料管道被送入下一工序。這種方式雖然在短時間內可以輸送大量鉚釘，但由于缺乏單顆送料功能，在鉚釘與產品安裝時，需要額外的分料機構將整串鉚釘分離成單顆進行操作。這不僅增加了設備的復雜性，還可能引發鉚釘在分料過程中的卡頓和損壞。

3、2.?額外分料機構增加了生產復雜性，由于整串送料需要額外的分料機構將鉚釘分離成單顆，增加了生產線的復雜性和維護難度。這些分料機構通常結構復雜，零部件多且布置緊湊，維護和檢修較為困難。此外，額外的分料過程增加了鉚釘在生產線中的停留時間，影響了整體生產效率。

4、3.能耗和維護成本高，整串送料加上額外的分料機構不僅增加了設備的能耗，還提高了維護成本。頻繁地啟動和停止操作以及復雜的機械運動部件，導致設備在運行過程中能耗較高，不利于節能減排。同時，復雜的分料機構在長時間使用后容易磨損和故障，需要頻繁地維護和修理，增加了生產成本。

5、綜上所述，現有技術中的鉚釘送料機構在單顆送料功能上的缺乏導致了生產復雜性增加、分料精度和穩定性不足、能耗高以及維護成本高等問題。因此，有必要對其做進一步的改進。

技術實現思路

1、本實用新型的目的是克服已有技術存在的缺點，提供一種結構簡單，使用方，能夠直接實現單顆鉚釘?shù)淖詣臃謷退土系囊环N鉸鏈鉚釘自動分送料裝置。

2、本實用新型的目的是通過以下方式實現的：一種鉸鏈鉚釘自動分送料裝置，其包括振動送料盤，振動送料盤的出料口連接有出料管，被振動送料盤整理后的鉚釘按方向順序進入出料管；

3、還包括分料座，分料座內豎向貫穿其本體設置有分料道，所述分料道的入口端與出料管對接，所述分料道的出口端連接有供料管；所述的分料座上橫向安裝有分料頂針及出料頂針，分料頂針及出料頂針上下間隔分布，并由動力機構驅動其運動，使得分料頂針及出料頂針進出分料道，阻擋或是釋放位于分料道內的鉚釘。

4、進一步地：所述的分料座上橫向設置有分料孔及出料孔，分料孔及出料孔垂直且貫穿分料道設置，所述的分料頂針滑動式安裝在分料孔內，出料頂針滑動式安裝在出料孔內。

5、進一步地：所述的分料孔及出料孔上下錯位設置，兩者之間距離大于鉚釘?shù)拈L度設置。

6、進一步地：所述的分料孔及出料孔設置在分料座的左右兩側面，使得分料頂針及出料頂針呈相對方向安裝。

7、進一步地：所述的動力機構為氣缸，氣缸通過連接架分別與分料頂針及出料頂針連接，并驅動其運動。

8、進一步地：所述的連接架包括導桿及位于其兩端的氣缸座及連接座，在分料座上橫向設置有導向孔，所述的導桿滑動式安裝在該導向孔內，連接座一端與分料頂針連接，氣缸座一端與出料頂針及氣缸連接。

9、進一步地：所述的分料道的側壁還斜向下設置有上吹氣道，上吹氣道與上吹氣管連接。

10、進一步地：所述的上吹氣道與分料道的導通處位于分料頂針與出料頂針之間。

11、進一步地：所述的分料道的底部連接有出料座，出料座內設置有出料道與分料道對接，所述的分料道的側壁還斜向下設置有下吹氣道，下吹氣道與下吹氣管連接。

12、本實用新型的有益效果是：1、結構簡單，生產成本低，提高市場競爭力。

13、2、通過設計振動送料盤和分料座的配合，本裝置能夠?qū)⒄駝铀土媳P整理后的鉚釘按方向順序單顆進入出料管，再通過分料道實現鉚釘?shù)膯晤w分料和送料，避免了傳統裝置中整串鉚釘需要額外分料機構的弊端，大幅提高了送料精度和效率。

14、3、本發明通過分料頂針和出料頂針的設計，并由動力機構驅動其運動，實現了對分料道內鉚釘?shù)木_阻擋或釋放。分料頂針和出料頂針上下間隔分布，確保了鉚釘在分料和送料過程中的位置準確，保證分料穩定性。

15、4、分料道的側壁設置有上吹氣道和下吹氣道，通過上吹氣管和下吹氣管連接，可以在需要時提供氣流，清除分料道內可能存在的鉚釘堵塞情況，確保送料過程的連續性和穩定性。這種設計提高了設備的可靠性和生產線的運行效率。

技術特征：

1.一種鉸鏈鉚釘自動分送料裝置，其特征在于：其包括振動送料盤（1），振動送料盤（1）的出料口連接有出料管（11），被振動送料盤（1）整理后的鉚釘（2）按方向順序進入出料管（11）；

2.根據權利要求1所述的一種鉸鏈鉚釘自動分送料裝置，其特征在于：所述的分料座（3）上橫向設置有分料孔（32）及出料孔（33），分料孔（32）及出料孔（33）垂直且貫穿分料道（31）設置，所述的分料頂針（4）滑動式安裝在分料孔（32）內，出料頂針（5）滑動式安裝在出料孔（33）內。

3.根據權利要求2所述的一種鉸鏈鉚釘自動分送料裝置，其特征在于：所述的分料孔（32）及出料孔（33）上下錯位設置，兩者之間距離大于鉚釘?shù)拈L度設置。

4.根據權利要求2所述的一種鉸鏈鉚釘自動分送料裝置，其特征在于：所述的分料孔（32）及出料孔（33）設置在分料座（3）的左右兩側面，使得分料頂針（4）及出料頂針（5）呈相對方向安裝。

5.根據權利要求1所述的一種鉸鏈鉚釘自動分送料裝置，其特征在于：所述的動力機構為氣缸（6），氣缸（6）通過連接架（7）分別與分料頂針（4）及出料頂針（5）連接，并驅動其運動。

6.根據權利要求5所述的一種鉸鏈鉚釘自動分送料裝置，其特征在于：所述的連接架（7）包括導桿（71）及位于其兩端的氣缸座（72）及連接座（73），在分料座（3）上橫向設置有導向孔（74），所述的導桿（71）滑動式安裝在該導向孔（74）內，連接座（73）一端與分料頂針（4）連接，氣缸座（72）一端與出料頂針（5）及氣缸（6）連接。

7.根據權利要求1所述的一種鉸鏈鉚釘自動分送料裝置，其特征在于：所述的分料道（31）的側壁還斜向下設置有上吹氣道（34），上吹氣道（34）與上吹氣管（35）連接。

8.根據權利要求7所述的一種鉸鏈鉚釘自動分送料裝置，其特征在于：所述的上吹氣道（34）與分料道（31）的導通處位于分料頂針（4）與出料頂針（5）之間。

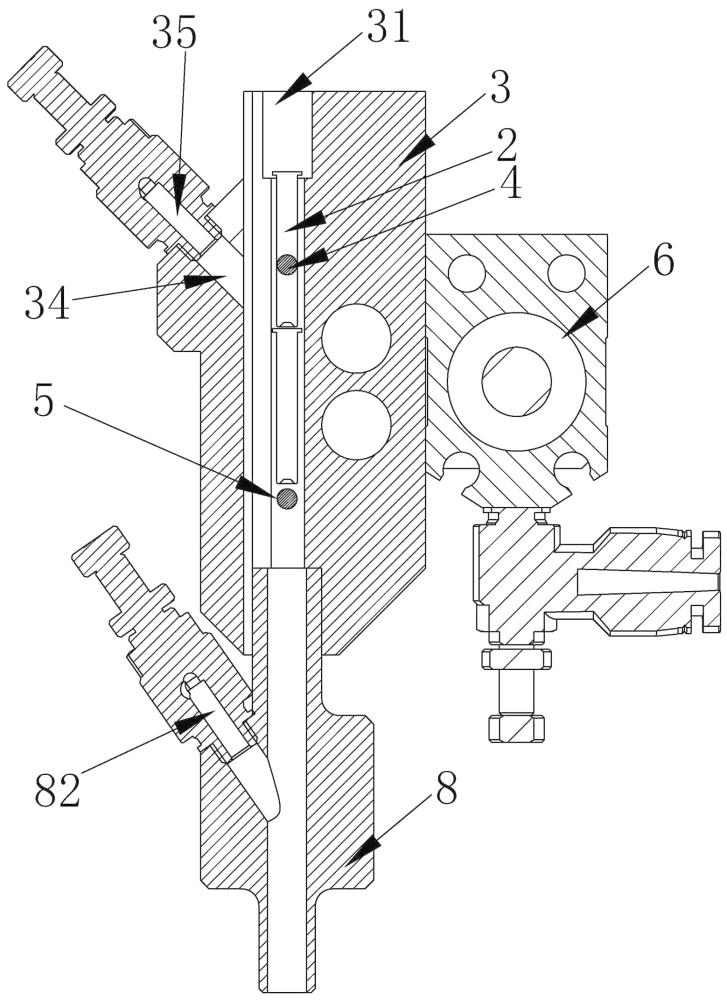

9.根據權利要求1所述的一種鉸鏈鉚釘自動分送料裝置，其特征在于：所述的分料道（31）的底部連接有出料座（8），出料座（8）內設置有出料道（81）與分料道（31）對接，所述的分料道（31）的側壁還斜向下設置有下吹氣道（82），下吹氣道（82）與下吹氣管（83）連接。

技術總結
本技術屬自動化設備技術領域，具體是一種鉸鏈鉚釘自動分送料裝置，其包括振動送料盤，振動送料盤的出料口連接有出料管，被振動送料盤整理后的鉚釘按方向順序進入出料管；還包括分料座，分料座內豎向貫穿其本體設置有分料道，所述的分料座上橫向安裝有分料頂針及出料頂針，由動力機構驅動其運動，使得分料頂針及出料頂針進出分料道，阻擋或是釋放位于分料道內的鉚釘。本技術的有益效果是：通過設計振動送料盤和分料座的配合，本裝置能夠?qū)⒄駝铀土媳P整理后的鉚釘按方向順序單顆進入出料管，再通過分料道實現鉚釘?shù)膯晤w分料和送料，避免了傳統裝置中整串鉚釘需要額外分料機構的弊端，大幅提高了送料精度和效率。

技術研發人員：戚志
受保護的技術使用者：廣東炬森精密科技股份有限公司
技術研發日：20240822
技術公布日：2025/4/28
