本發明涉及電視背板成型設備，特別是一種電視背板限位卡接邊框成型裝置及其成型方法。

背景技術：

1、電視背板是電視屏幕的重要組成部分，起到承載和保護等作用，常通過特殊結構的邊框與其他屏幕組件進行限位組裝，其尺寸精度和成型質量是影響電視背板性能的重要因素，背板邊框結構通常采用翻邊工藝加工成型，但對于結構較為復雜的邊框結構，采用常見的沖壓翻邊設備難以一次成型到位，需由多沖壓設備分步驟依次完成，且在電視背板對其邊框結構尺寸規格有調節需求時，多個設備間的調節精度難以協同，進而易影響最終背板的成型質量。

技術實現思路

1、發明目的：為了克服現有技術中存在的不足，本發明提供一種電視背板限位卡接邊框成型裝置及其成型方法，能夠一次裝夾成型限位卡接邊框結構，并能夠按照不同規格邊框尺寸需求進行調節，保證限位卡接邊框結構的成型質量和精度。

2、技術方案：為實現上述目的，本發明的一種電視背板限位卡接邊框成型裝置及其成型方法，包括壓夾模、剪切模、翻邊模、折邊預成型模、折邊整形模以及塑形模，所述壓夾模用于夾持固定半成品背板中部非翻折部分，所述剪切模用于與所述翻邊模配合裁剪成型半成品背板的折邊邊緣輪廓線；

3、所述翻邊模用于與所述壓夾模配合成型連續直壁，所述連續直壁與所述半成品背板邊緣板面垂直；

4、所述折邊預成型模用于與所述塑形模配合完成所述連續直壁上的多處限位扣板以及多處限位卡子的預成型，以成型開口向內的第一c折和第二c折，所述第一c折為帶有所述限位卡子的c折結構，所述第二c折為未帶有所述限位卡子的c折結構；

5、所述折邊整形模用于與所述塑形模配合調節所述第一c折和第二c折的開口大小，以及用于與所述塑形模配合完成所述限位卡子完全成型。

6、進一步地，所述翻邊模固定設置，所述壓夾模包括下支撐模和上壓模，所述上壓模與所述下支撐模夾持所述半成品背板中部相對所述翻邊模上端面下移，所述上壓模推送至下極限位置時，所述半成品背板邊緣夾持限位在所述翻邊模和所述上壓模的相鄰豎直面之間構成所述連續直壁。

7、進一步地，所述塑形模位于所述上壓模的上端面邊緣，所述折邊預成型模貼合所述翻邊模上端面橫移靠近所述塑形模，所述折邊預成型模靠近所述塑形模的一側為成型型面，所述成型型面包括對應所述限位扣板的直角型面和對應所述限位卡子的傾斜型面，所述折邊預成型模側推所述限位扣板和限位卡子與塑形模接觸成型各自根部折痕。

8、進一步地，所述塑形模包括對應所述限位扣板的承壓板，所述折邊整形模包括對應所述限位扣板的施壓件，所述承壓板靠近所述限位扣板折痕的一側與第一調節件上端鉸接，所述承壓板遠離所述限位扣板折痕的一側的下方設置有第二調節件，所述第一調節件和所述第二調節件均豎向升降設置；所述施壓件壓緊所述限位扣板與所述承壓板上側面貼合，且所述承壓板底面與所述第二調節件上端面接觸抵靠。

9、進一步地，所述承壓板遠離所述限位扣板折痕的一側通過鉸接件與導滑板下端連接，所述導滑板沿豎直導槽升降滑移，所述導滑板的端部通過彈性復位件與所述豎直導槽對應槽端面連接。

10、進一步地，所述施壓件包括驅動塊和滾壓組件，所述驅動塊下端與所述滾壓組件上端通過傾斜導滑面滑動配合，用于所述驅動塊下移時，帶動所述滾壓組件從所述限位扣板根部折痕向端部滾壓至其與所述承壓板完全貼合。

11、進一步地，所述塑形模還包括對應所述限位卡子的成型凹模，所述折邊整形模還包括對應所述限位卡子的成型凸模，所述成型凸模與所述成型凹模上下對應，所述成型凹模與相鄰所述第一調節件固定連接，所述成型凸模與所述驅動塊固定連接。

12、進一步地，所述翻邊模的外側豎直面為剪邊輪廓型面，所述剪切模下端包括夾持部分和剪切部分，所述夾持部分與所述翻邊模上端面壓合夾持所述半成品背板邊緣，所述剪切部分與所述剪邊輪廓型面配合切除廢邊。

13、進一步地，所述翻邊模包括固定部分和活動部分，所述固定部分與所述壓夾模側邊貼靠，所述活動部分位于所述固定部分遠離所述壓夾模的一側，所述活動部分沿對應背板邊緣的垂直方向移動設置。

14、進一步地，包括以下步驟：

15、s1、通過壓夾模夾持固定半成品背板中部，并通過移動調節活動部分和對應的剪切模確定限位卡子輪廓邊線位置；

16、s2、通過剪切模下移，先由夾持部分壓緊背板輪廓邊緣，再由剪切部分切除廢邊；

17、s3、復位剪切模，由壓夾模夾持帶動半成品背板中部相對所述翻邊模下移，直至裁剪廢邊后半成品背板邊緣與所述翻邊模內側面完全貼合，完成翻邊；

18、s4、豎向調節第一調節件高度，直至成型凹模的外側邊沿與剪廢邊后半成品背板邊緣上限位卡子根部折痕位置對應，由壓夾模帶動翻邊后所述半成品背板上移，直至所述成型凹模的外側邊沿與所述翻邊模的上端面齊平；

19、s5、由折邊預成型模側推所述限位扣板彎折至與所述連續直壁垂直，側推所述限位卡子折彎至傾斜向上；

20、s6、復位折邊預成型模，豎向調節第二調節件高度，直至承壓板與第二調節件頂部接觸時的傾角與限位扣板與成型傾角一致，由折邊整形模下移，帶動滾壓組件貼合限位扣板上側面從根部折痕位置向端部滾動，直至承壓板與第二調節件頂部接觸，成型凸模剛好相對成型凹模壓合到位，并保壓一段時間；

21、s7、由滾壓組件過滾脫離限位扣板端部，直接施壓在所述承壓板上，下移第一調節件至承壓板平直，同時由上壓模上升將完成加工的背板抬離下支撐模，最后從上壓模取下完成加工的背板。

22、有益效果：本發明的一種電視背板限位卡接邊框成型裝置及其成型方法，通過壓夾模、剪切模、翻邊模、折邊預成型模、折邊整形模以及塑形模的協同配合，實現一次裝夾后邊框結構的完全成型，高效且可靠。通過可調的剪邊模，來調節確定限位卡子的輪廓相對外邊緣的位置，從而確定內折高度，以調節適應不同邊框厚度的成型。通過折邊預成型模和折邊整形模先后動作，完成對邊框c折結構和限位卡子的分步驟成型，確保成型質量，實現對c折開口的調節，保證c折開口精度?？傮w上能夠一次裝夾成型限位卡接邊框結構，并能夠按照不同規格邊框尺寸需求進行調節，保證限位卡接邊框結構的成型質量和精度。

技術特征：

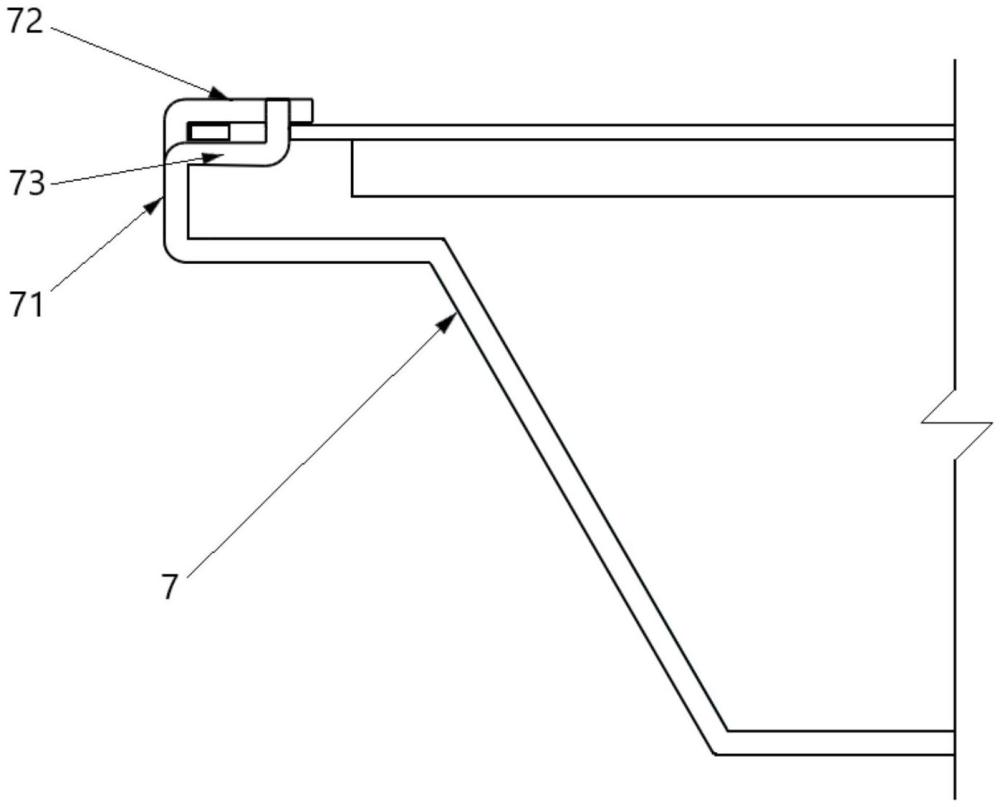

1.一種電視背板限位卡接邊框成型裝置，其特征在于：包括壓夾模(1)、剪切模(2)、翻邊模(3)、折邊預成型模(4)、折邊整形模(5)以及塑形模(6)，所述壓夾模(1)用于夾持固定半成品背板(7)中部非翻折部分，所述剪切模(2)用于與所述翻邊模(3)配合裁剪成型半成品背板的折邊邊緣輪廓線；

2.根據權利要求1所述的一種電視背板限位卡接邊框成型裝置，其特征在于：所述翻邊模(3)固定設置，所述壓夾模(1)包括下支撐模(11)和上壓模(12)，所述上壓模(12)與所述下支撐模(11)夾持所述半成品背板(7)中部相對所述翻邊模(3)上端面下移，所述上壓模(12)推送至下極限位置時，所述半成品背板(7)邊緣夾持限位在所述翻邊模(3)和所述上壓模(12)的相鄰豎直面之間構成所述連續直壁(71)。

3.根據權利要求2所述的一種電視背板限位卡接邊框成型裝置，其特征在于：所述塑形模(6)位于所述上壓模(12)的上端面邊緣，所述折邊預成型模(4)貼合所述翻邊模(3)上端面橫移靠近所述塑形模(6)，所述折邊預成型模(4)靠近所述塑形模(6)的一側為成型型面，所述成型型面包括對應所述限位扣板(72)的直角型面和對應所述限位卡子(73)的傾斜型面，所述折邊預成型模(4)側推所述限位扣板(72)和限位卡子(73)與塑形模(6)接觸成型各自根部折痕。

4.根據權利要求3所述的一種電視背板限位卡接邊框成型裝置，其特征在于：所述塑形模(6)包括對應所述限位扣板(72)的承壓板(61)，所述折邊整形模(5)包括對應所述限位扣板(72)的施壓件(51)，所述承壓板(61)靠近所述限位扣板(72)折痕的一側與第一調節件(63)上端鉸接，所述承壓板(61)遠離所述限位扣板(72)折痕的一側的下方設置有第二調節件(64)，所述第一調節件(63)和所述第二調節件(64)均豎向升降設置；所述施壓件(51)壓緊所述限位扣板(72)與所述承壓板(61)上側面貼合，且所述承壓板(61)底面與所述第二調節件(64)上端面接觸抵靠。

5.根據權利要求4所述的一種電視背板限位卡接邊框成型裝置，其特征在于：所述承壓板(61)遠離所述限位扣板(72)折痕的一側通過鉸接件(65)與導滑板(66)下端連接，所述導滑板(66)沿豎直導槽升降滑移，所述導滑板(66)的端部通過彈性復位件與所述豎直導槽對應槽端面連接。

6.根據權利要求5所述的一種電視背板限位卡接邊框成型裝置，其特征在于：所述施壓件(51)包括驅動塊(511)和滾壓組件(512)，所述驅動塊(511)下端與所述滾壓組件(512)上端通過傾斜導滑面滑動配合，用于所述驅動塊(511)下移時，帶動所述滾壓組件(512)從所述限位扣板(72)根部折痕向端部滾壓至其與所述承壓板(61)完全貼合。

7.根據權利要求6所述的一種電視背板限位卡接邊框成型裝置，其特征在于：所述塑形模(6)還包括對應所述限位卡子(73)的成型凹模(67)，所述折邊整形模(5)還包括對應所述限位卡子(73)的成型凸模(52)，所述成型凸模(52)與所述成型凹模(67)上下對應，所述成型凹模(67)與相鄰所述第一調節件(63)固定連接，所述成型凸模(52)與所述驅動塊(511)固定連接。

8.根據權利要求7所述的一種電視背板限位卡接邊框成型裝置，其特征在于：所述翻邊模(3)的外側豎直面為剪邊輪廓型面，所述剪切模(2)下端包括夾持部分(21)和剪切部分(22)，所述夾持部分(21)與所述翻邊模(3)上端面壓合夾持所述半成品背板(7)邊緣，所述剪切部分(22)與所述剪邊輪廓型面配合切除廢邊。

9.根據權利要求8所述的一種電視背板限位卡接邊框成型裝置，其特征在于：所述翻邊模(3)包括固定部分(31)和活動部分(32)，所述固定部分(31)與所述壓夾模(1)側邊貼靠，所述活動部分(32)位于所述固定部分(31)遠離所述壓夾模(1)的一側，所述活動部分(32)沿對應背板邊緣的垂直方向移動設置。

10.根據權利要求1-9所述的一種電視背板限位卡接邊框成型裝置及其成型方法，其特征在于，包括以下步驟：

技術總結
本發明公開了一種電視背板限位卡接邊框成型裝置及其成型方法，包括壓夾模、剪切模、翻邊模、折邊預成型模、折邊整形模以及塑形模，所述剪切模用于與所述翻邊模配合裁剪成型半成品背板的折邊邊緣輪廓線；所述翻邊模用于與所述壓夾模配合成型連續直壁；所述折邊預成型模用于與所述塑形模配合完成所述連續直壁上的多處限位扣板以及多處限位卡子的預成型，以成型開口向內的第一C折和第二C折；所述折邊整形模用于與所述塑形模配合調節所述第一C折和第二C折的開口大小，以及用于與所述塑形模配合完成所述限位卡子完全成型。本發明能夠一次裝夾成型限位卡接邊框結構，能夠按照不同規格邊框尺寸需求進行調節，保證限位卡接邊框結構的成型質量和精度。

技術研發人員：王強,張鑫
受保護的技術使用者：江蘇凡潤電子有限公司
技術研發日：
技術公布日：2025/4/28
