本技術涉及一種剪板機安全防護機構，具體為一種剪板機安全防護機構。

背景技術：

1、剪板機作為板型加工零件的基礎加工機械，被廣泛應用于板材零件的加工過程中，其是用一個刀片相對另一刀片作往復直線運動剪切板材的機器，是借于運動的上刀片和固定的下刀片，采用合理的刀片間隙，對各種厚度的金屬板材施加剪切力，使板材按所需要的尺寸斷裂分離。

2、中國實用新型(公告號：cn220127696u)公開的一種防護效果好的剪板機，包括支撐臺，所述支撐臺的頂部設置有剪板機外殼，所述支撐臺的內部開設有第一空腔，所述第一空腔的內部設置有限位組件，所述剪板機外殼的內頂壁固定安裝有數量為兩個的氣缸，所述氣缸的底部固定連接有安裝座，所述安裝座的底部活動安裝有剪切刀片，所述支撐臺的頂部設置有剪切支座，所述剪切刀片與安裝座之間設置有快換組件。該防護效果好的剪板機，通過設置限位組件，在整個操作過程中，操作工人將待加工的板材放置到支撐臺頂端即可，操作中遠離剪切機構，減少因操作不當產生的安全問題，通過設置快換組件，可以快速完成剪切刀片的拆卸和安裝，便于后續對其進行更換或者保養。

3、上述專利通過設置限位組件，在整個操作過程中，操作工人將待加工的板材放置到支撐臺頂端即可，操作中遠離剪切機構，減少因操作不當產生的安全問題，但是在進行金屬板材剪切時，金屬板材的切面飛濺出碎屑易對人體造成劃傷，存在一定的安全隱患，所以，如何設計一種剪板機安全防護機構，成為我們當前需要解決的問題。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種剪板機安全防護機構，解決上述背景技術提到的問題。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種剪板機安全防護機構，包括剪板機本體，以及位于剪板機本體外部的剪板機防護組件和位于剪板機本體內部的承載板防護組件；

5、所述剪板機防護組件包括第一電機，所述第一電機的輸出端固定連接有絲桿本體，所述絲桿本體的表面螺紋連接有第一滑塊，所述第一滑塊的一側固定安裝有防護板，所述防護板的內部底部固定連接有復位彈簧。

6、優選的，所述復位彈簧的底部固定連接有彈性延伸板。

7、優選的，所述剪板機本體的表面固定安裝有承載板，所述第一電機固定安裝于承載板的頂部，所述第一電機設置有兩組。

8、優選的，所述承載板防護組件包括第二電機，所述第二電機固定安裝于剪板機本體的底部內部，所述第二電機的輸出端固定連接有雙向絲桿，所述雙向絲桿的表面螺紋連接有第二滑塊，所述第二滑塊的頂部固定連接有限位板。

9、優選的，所述限位板的表面轉動安裝有轉軸。

10、優選的，所述承載板的表面通過電機安裝有傳送輥軸，所述傳送輥軸的材質為橡膠材質。

11、優選的，所述剪板機本體表面的一側固定安裝有剪板機操控面板。

12、(三)有益效果

13、本實用新型提供了一種剪板機安全防護機構，具備以下有益效果：

14、其一：通過設置的承載板防護組件，可避免由于金屬板板材與承載板表面直接接觸，產生摩擦，容易造成金屬板板材和承載板表面出現磨損的問題，同時可改善通過人工的方式進行送料，容易導致工作人員手部被壓傷的問題。

15、其二：通過設置的剪板機防護組件，使得防護板可適應不同厚度的金屬板材，可避免金屬板材的頂部與剪板機本體之間出現較大縫隙，而造成金屬板材的切面飛濺出碎屑對人體造成劃傷，存在一定的安全隱患的問題。

技術特征：

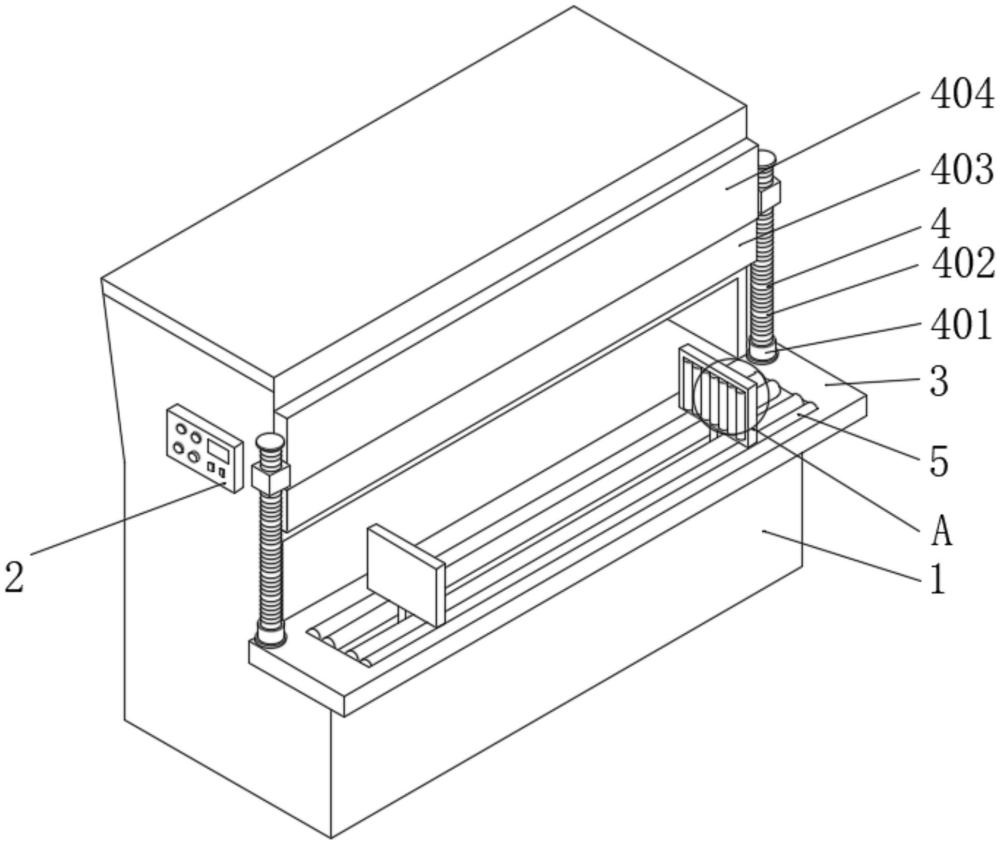

1.一種剪板機安全防護機構，其特征在于：包括剪板機本體(1)，以及位于剪板機本體(1)外部的剪板機防護組件(4)和位于剪板機本體(1)內部的承載板防護組件(5)；

2.根據權利要求1所述的一種剪板機安全防護機構，其特征在于：所述復位彈簧(406)的底部固定連接有彈性延伸板(403)。

3.根據權利要求1所述的一種剪板機安全防護機構，其特征在于：所述剪板機本體(1)的表面固定安裝有承載板(3)，所述第一電機(401)固定安裝于承載板(3)的頂部，所述第一電機(401)設置有兩組。

4.根據權利要求1所述的一種剪板機安全防護機構，其特征在于：所述承載板防護組件(5)包括第二電機(501)，所述第二電機(501)固定安裝于剪板機本體(1)的底部內部，所述第二電機(501)的輸出端固定連接有雙向絲桿(502)，所述雙向絲桿(502)的表面螺紋連接有第二滑塊(503)，所述第二滑塊(503)的頂部固定連接有限位板(504)。

5.根據權利要求4所述的一種剪板機安全防護機構，其特征在于：所述限位板(504)的表面轉動安裝有轉軸(506)。

6.根據權利要求3所述的一種剪板機安全防護機構，其特征在于：所述承載板(3)的表面通過電機安裝有傳送輥軸(505)，所述傳送輥軸(505)的材質為橡膠材質。

7.根據權利要求1所述的一種剪板機安全防護機構，其特征在于：所述剪板機本體(1)表面的一側固定安裝有剪板機操控面板(2)。

技術總結
本技術涉及剪板機技術領域，且公開了一種剪板機安全防護機構，包括剪板機本體，以及位于剪板機本體外部的剪板機防護組件和位于剪板機本體內部的承載板防護組件；所述剪板機防護組件包括第一電機，所述第一電機的輸出端固定連接有絲桿本體，所述絲桿本體的表面螺紋連接有第一滑塊，所述第一滑塊的一側固定安裝有防護板，所述防護板的內部底部固定連接有復位彈簧，所述復位彈簧的底部固定連接有彈性延伸板；本技術通過設置的剪板機防護組件，使得防護板可適應不同厚度的金屬板材，可避免金屬板材的頂部與剪板機本體之間出現較大縫隙，而造成金屬板材的切面飛濺出碎屑對人體造成劃傷，存在一定的安全隱患的問題。

技術研發人員：陳祥
受保護的技術使用者：南京哈斯數控機床制造有限公司
技術研發日：20240701
技術公布日：2025/4/28
