本發明涉及pin針折彎，具體為一種pin針折彎裝置。

背景技術：

1、在電子器件和連接器的制造中，pin針折彎（即引腳折彎）是一個重要的工藝環節，特別是在生產連接器、集成電路封裝、傳感器、或者其他需要電氣連接的組件時。折彎過程通常是將金屬引腳或針腳根據設計要求彎曲成特定的形狀，以適應不同的裝配和接觸需求，引腳通常由銅、鎳、鈦合金等金屬材料制成，這些材料具備較好的導電性和可塑性，引腳折彎技術廣泛應用于多種領域，尤其是電子和電氣行業。

2、經檢索，公開號為cn220497598u的實用新型專利公開了一種pin針折彎裝置，通過設置的定位臺、側板、推板、第二絲桿、第二手輪、三角框體、推桿、通孔、條形孔、定位板、伸出槽的相互配合可以實現對pin針的批量定位。

3、現有方案中，通常都是直接對pin針的引腳進行折彎，而直接折彎的缺陷就是在折彎后存在一定的偏差，影響整體產品的一致性，這種影響導致元件的插接方向或與電路板孔位的對接，多個引腳都存在偏差，可能會導致元件在組裝時無法準確插入或接觸不良。

技術實現思路

1、本發明的目的在于提供了一種pin針折彎裝置，以解決上述背景技術中提到的問題。

2、本發明主要解決的技術問題是：

3、現有方案中，采用直接對pin針的引腳進行折彎，在折彎后存在一定的偏差，影響整體產品的一致性。

4、本發明可以通過以下技術方案實現：

5、一種pin針折彎裝置，包括基臺，所述基臺的內部一端設有對pin針輸送的輸送帶一，且基臺的內部另一端設有對pin針折彎后輸出的輸送帶二，所述基臺的內部靠近輸送帶一的端部設有對pin針限定的承載框，pin針殼座與承載框的內部適配，所述承載框的一側設有用于對pin針引腳折彎的校正翻轉單元，所述基臺的上部位于輸送帶一的正上方設有支撐架，所述支撐架的內部設有對pin針裝料的推料阻擋組件；

6、校正翻轉單元包括與基臺內壁面轉動設置的直線滑臺二，所述直線滑臺二的外部滑動設有滑座，所述滑座的端面連接有限定板，所述限定板的內部設有若干個對pin針引腳校正的定位部；

7、定位部包括穿孔，所述穿孔的一側連通設有外擴槽，所述穿孔、外擴槽以及承載框均與pin針引腳的中心一致。

8、本發明的進一步技術改進在于：所述承載框的外部一側設有凸部一，且承載框的外部遠離凸部一的一側設有凸部二，所述凸部一的外邊緣滑動設有自動復位的抵推部一，所述凸部二的外邊緣滑動設有自動復位的抵推部二；

9、所述抵推部一和抵推部二的端面一側設有與pin針殼座抵接接觸的接觸部。

10、本發明的進一步技術改進在于：所述凸部一內的滑槽滑動設有滑塊一，所述滑塊一的一側與抵推部一固定，所述滑塊一的端面設有與凸部一內滑槽相連的彈簧一；

11、所述凸部二內的滑槽滑動設有滑塊二，所述滑塊二的一側與抵推部二固定，且滑塊二的端面設有與凸部二內滑槽相連的彈簧二。

12、本發明的進一步技術改進在于：校正翻轉單元還包括設在直線滑臺二外部的限制桿，所述基臺的內壁面設有弧形卡槽，所述弧形卡槽與限制桿滑動設置，所述基臺的外部設有用于驅動直線滑臺二端部轉動的驅動單元。

13、本發明的進一步技術改進在于：推料阻擋組件包括擋料單元以及與擋料單元連接的推料單元，擋料單元包括設在支撐架內部頂面的往復氣缸，所述往復氣缸的推動端連接有抵推板，所述抵推板的下端面不與輸送帶一接觸。

14、本發明的進一步技術改進在于：推料單元包括固定設在支撐架內部并鄰近往復氣缸一側的固定框，所述固定框的內部設有在豎直方向滑動的活動部，所述活動部的頂部設有限位部，且活動部的底部一側設有連接件，所述連接件與往復氣缸的推動端外部固定。

15、本發明的進一步技術改進在于：所述活動部的底面設有直線滑臺一，所述直線滑臺一的外部滑動設有在水平方向多級滑動的滑動件，所述滑動件的下方滑動設有用于推動pin針裝料和出料的推動件。

16、本發明的進一步技術改進在于：所述基臺的兩個內壁面靠近對應側輸送帶一的邊緣均設有限位板，所述限位板的外壁面與基臺的中部安裝有推動單元，推動單元的兩側均設有伸縮件。

17、與現有技術相比，本發明具備以下有益效果：

18、1、本發明中，pin針的殼座由推料阻擋組件對其推料，使其進入到承載框內，同時對下一個pin針端部阻擋限位，pin針的引腳進入到校正翻轉單元的內部，對pin針的引腳校正，使其引腳處于同一水平線上，提高pin針產品的折彎質量，pin針引腳通過外擴槽進入到穿孔的內部，將存在偏移的引腳順利引導至穿孔的位置，校正其位置，避免引腳出現折彎偏移，降低誤差；折彎時，限定板位于直線滑臺二的一端，通過pin針引腳的校正后，此時直線滑臺二順時針?lè)D(zhuǎn)90度，進而將pin針的引腳折彎，然后限定板在直線滑臺二上向上滑動，限定板離開pin針的折彎引腳，直至到達pin針的上方，由推料阻擋組件繼續推動pin針離開承載框的內部，由于限定板上移，避免對pin針推動的干涉；

19、2、通過在承載框的兩側分別設有抵推部一和抵推部二，在由推料阻擋組件推料的過程中，pin針殼座首先與抵推部二中的接觸部接觸，使得抵推部二連接的滑塊二在凸部二內的滑槽內滑動，壓縮彈簧二，此時pin針殼座順利通過抵推部二進入到承載框內部，直至與兩個抵推部一接觸后停止，此種狀態下，由抵推部二對pin針殼座限位，pin針的引腳進入到限定板內；折彎后，限定板上移至預設高度，pin針殼座受到推動繼續前進，pin針基座抵推抵推部一中的接觸部，此時的抵推部一連接的滑塊一在凸部一內的滑槽滑動，壓縮彈簧一，此時的pin針殼座進入到打開的抵推部一內，而抵推部二在推動外力下，與pin針殼座脫離接觸，恢復關閉狀態，推料阻擋組件由位于抵推部二的一側進入到承載框內，方便pin針離開折彎位置；

20、3、推料阻擋組件中的推料動作分為兩次進行，第一次推料是將pin針推入至承載框內，方便進行折彎操作，第二次推料是通過滑動件在水平方向的多級滑動，帶動推動件進入到承載框內對pin針殼座再次推動前進，將pin針由承載框推出進入到輸送帶二中，實現pin針的出料動作，提高自動化程度。

技術特征：

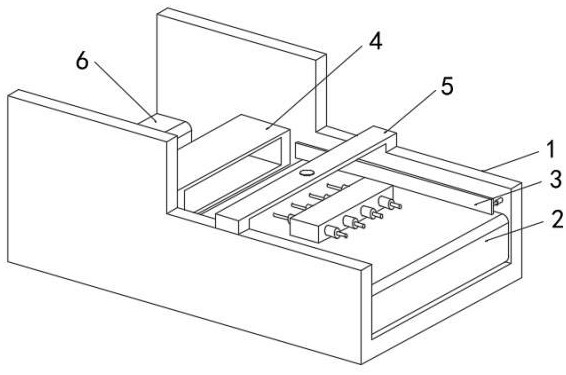

1.一種pin針折彎裝置，包括基臺（1），其特征在于：所述基臺（1）的內部一端設有對pin針輸送的輸送帶一（2），且基臺（1）的內部另一端設有對pin針折彎后輸出的輸送帶二（6），所述基臺（1）的內部靠近輸送帶一（2）的端部設有對pin針限定的承載框（4），pin針殼座與承載框（4）的內部適配，所述承載框（4）的一側設有用于對pin針引腳折彎的校正翻轉單元，所述基臺（1）的上部位于輸送帶一（2）的正上方設有支撐架（5），所述支撐架（5）的內部設有對pin針裝料的推料阻擋組件；

2.根據權利要求1所述的一種pin針折彎裝置，其特征在于，所述承載框（4）的外部一側設有凸部一（20），且承載框（4）的外部遠離凸部一（20）的一側設有凸部二（26），所述凸部一（20）的外邊緣滑動設有自動復位的抵推部一（21），所述凸部二（26）的外邊緣滑動設有自動復位的抵推部二（24）；

3.根據權利要求2所述的一種pin針折彎裝置，其特征在于，所述凸部一（20）內的滑槽滑動設有滑塊一（22），所述滑塊一（22）的一側與抵推部一（21）固定，所述滑塊一（22）的端面設有與凸部一（20）內滑槽相連的彈簧一（23）；

4.根據權利要求1所述的一種pin針折彎裝置，其特征在于，校正翻轉單元還包括設在直線滑臺二（19）外部的限制桿（31），所述基臺（1）的內壁面設有弧形卡槽（32），所述弧形卡槽（32）與限制桿（31）滑動設置，所述基臺（1）的外部設有用于驅動直線滑臺二（19）端部轉動的驅動單元（29）。

5.根據權利要求1所述的一種pin針折彎裝置，其特征在于，推料阻擋組件包括擋料單元以及與擋料單元連接的推料單元，擋料單元包括設在支撐架（5）內部頂面的往復氣缸（7），所述往復氣缸（7）的推動端連接有抵推板（8），所述抵推板（8）的下端面不與輸送帶一（2）接觸。

6.根據權利要求5所述的一種pin針折彎裝置，其特征在于，推料單元包括固定設在支撐架（5）內部并鄰近往復氣缸（7）一側的固定框（9），所述固定框（9）的內部設有在豎直方向滑動的活動部（10），所述活動部（10）的頂部設有限位部（11），且活動部（10）的底部一側設有連接件（12），所述連接件（12）與往復氣缸（7）的推動端外部固定。

7.根據權利要求6所述的一種pin針折彎裝置，其特征在于，所述活動部（10）的底面設有直線滑臺一（13），所述直線滑臺一（13）的外部滑動設有在水平方向多級滑動的滑動件（14），所述滑動件（14）的下方滑動設有用于推動pin針裝料和出料的推動件（15）。

8.根據權利要求1所述的一種pin針折彎裝置，其特征在于，所述基臺（1）的兩個內壁面靠近對應側輸送帶一（2）的邊緣均設有限位板（3），所述限位板（3）的外壁面與基臺（1）的中部安裝有推動單元，推動單元的兩側均設有伸縮件。

技術總結
本發明公開了一種PIN針折彎裝置，具體涉及PIN針折彎技術領域，本發明中PIN針的殼座由推料阻擋組件對其推料，使其進入到承載框內，同時對下一個PIN針端部阻擋限位，PIN針的引腳進入到校正翻轉單元的內部，對PIN針的引腳校正，使其引腳處于同一水平線上，提高PIN針產品的折彎質量，PIN針引腳通過外擴槽進入到穿孔的內部，將存在偏移的引腳順利引導至穿孔的位置，校正其位置；限定板位于直線滑臺二的一端，通過PIN針引腳的校正后折彎，然后限定板在直線滑臺二上向上滑動，限定板離開PIN針的折彎引腳，由推料阻擋組件繼續推動PIN針離開承載框的內部，由于限定板上移，避免對PIN針推動的干涉。

技術研發人員：堯章華,堯禹杰
受保護的技術使用者：東莞市群樺精密五金有限公司
技術研發日：
技術公布日：2025/4/28
