本發明涉及焊接，具體為一種滯留式焊接用錫絲焊接設備。

背景技術：

1、錫絲是一種主要用于焊接電路板的由錫所制成的絲線，它主要用于電子設備的焊接，如計算機、手機、電視等消費電子產品，以及各種工業儀器和設備的連接；

2、當需要使用錫絲時，先對焊槍上的焊接頭進行加熱，當將焊槍頭加熱到可融化錫絲的程度后，將錫絲送至電路板上的焊點處，并使其與焊槍頭之間相接觸，通過焊槍頭能夠使得與之相接觸的錫絲融化，以此來產生錫液，因?yàn)殄a絲融化而產生的錫液將會在重力的作用下滴落至焊點上，當錫液冷固化后，能夠形成電氣連接，使得電路板上的元件能夠與焊盤之間相互導電，實現電路的連通，而此種通過錫絲進行焊接處理的焊槍則可被稱為一種錫絲焊接設備。

3、但通過此設備對某一個位置處的焊點處理完成后，需要先移走錫絲再移走焊槍，目的是防止錫絲粘連在焊盤上，但這樣也導致了無法快速將兩個焊點之間相互連接，其效率較差，且通過錫絲和焊槍對電路板上的焊點進行上錫處理時，焊槍自身的溫度也會隨之傳遞至電路板上，若是焊點的數量較多的話，此電路板上的元件有可能因?yàn)殚L(zhǎng)時間的高溫而受損，且當將通過此焊接設備所生產出的電路板長期運用于較為潮濕的環境的話，此電路板可能會因?yàn)橥饨绛h(huán)境的腐蝕而加速老化從而影響其使用壽命；因此，不滿足現有的需求，對此我們提出了一種滯留式焊接用錫絲焊接設備。

技術實現思路

1、本發明的目的在于提供一種滯留式焊接用錫絲焊接設備，以解決上述背景技術中提出的通過此設備對某一個位置處的焊點處理完成后，需要先移走錫絲再移走焊槍，目的是防止錫絲粘連在焊盤上，但這樣也導致了無法快速將兩個焊點之間相互連接，其效率較差，且通過錫絲和焊槍對電路板上的焊點進行上錫處理時，焊槍自身的溫度也會隨之傳遞至電路板上，若是焊點的數量較多的話，此電路板上的元件有可能因?yàn)殚L(zhǎng)時間的高溫而受損，且當將通過此焊接設備所生產出的電路板長期運用于較為潮濕的環境的話，此電路板可能會因?yàn)橥饨绛h(huán)境的腐蝕而加速老化從而影響其使用壽命等問題。

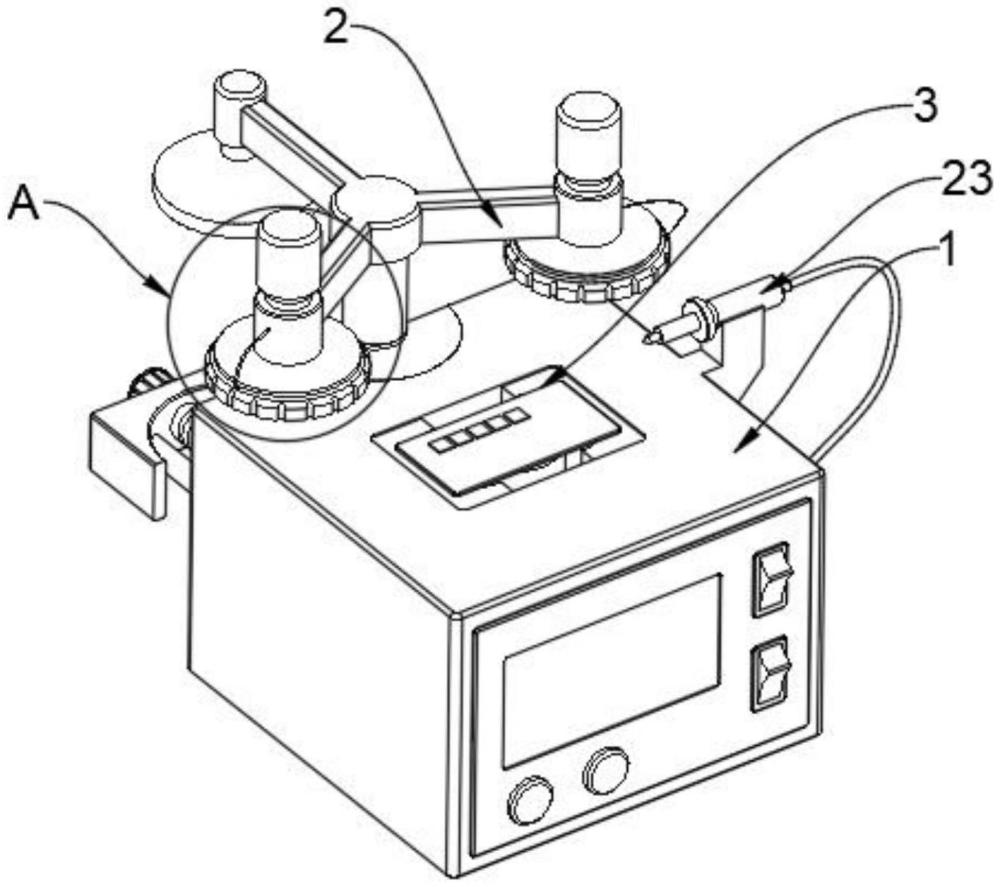

2、為實現上述目的，本發明提供如下技術方案：一種滯留式焊接用錫絲焊接設備，包括錫絲焊接臺，所述錫絲焊接臺上端面的中間位置放置有電路板，所述電路板的下方設有焊接時電路板冷卻防護機構，所述焊接時電路板冷卻防護機構包括一個柱形儲水罐、一個固定環、一個水袋膜、一個冷卻水、兩個u形水冷管、兩個吸附固定頭、兩個活塞板和一個同步傳動機構，兩個所述u形水冷管分別固定安裝于柱形儲水罐內壁的兩側，所述冷卻水位于u形水冷管的內部，所述固定環固定于柱形儲水罐的上端面，所述水袋膜固定于固定環的內側，且所述水袋膜的下端面與冷卻水相貼合；

3、兩個所述活塞板分別位于兩個所述u形水冷管的內部，同步傳動機構能夠在帶動兩個活塞板向下移動的過程中同步帶動柱形儲水罐、固定環、水袋膜、冷卻水和u形水冷管向上移動。

4、優選的，所述錫絲焊接臺上端面的一側設有焊槍放置臺，且所述焊槍放置臺的上端面放置有焊槍。

5、優選的，所述同步傳動機構包括單杠氣缸，所述單杠氣缸的活塞桿連接有齒排，所述齒排嚙合有第一齒輪，所述第一齒輪的軸心連接有第一方形轉軸，所述第一方形轉軸頂部端部的外側設有與錫絲焊接臺之間通過螺紋結構相連的第一螺紋升降桿，所述第一螺紋升降桿下端面的中間位置設有第一方形插槽，且所述第一方形轉軸插入第一方形插槽的內部。

6、優選的，所述第一方形轉軸外表面的上側固定套設有第二齒輪，所述第二齒輪外表面的兩側均嚙合有一第三齒輪，所述第三齒輪的軸心連接有傳動轉軸，所述傳動轉軸上端面的中間位置固定連接有第二方形轉軸，所述第二方形轉軸的外側設有與吸附固定頭之間通過螺紋結構相連的第二螺紋升降桿，所述第二螺紋升降桿下端面的中間位置設有第二方形插槽，所述第二方形轉軸插入第二方形插槽的內部，且兩個所述第二螺紋升降桿分別與兩個所述活塞板之間相固定。

7、優選的，所述第二螺紋升降桿和第一方形插槽的內壁截面形狀均為正方形，所述第二方形轉軸和第一方形轉軸的外表面分別與第二螺紋升降桿和第一方形插槽的內壁相貼合，且所述第二方形轉軸和第一方形轉軸分別與第二螺紋升降桿和第一方形插槽之間滑動相連。

8、優選的，所述電路板的一側設有電路板涂層防護機構，所述電路板涂層防護機構包括一個柱形升降臺座、一個電動方位調整頭、一個納米涂層支架、兩個料罐安裝臺、一個樹脂涂層支架、一個樹脂涂料罐、一個納米涂料罐、兩個電動旋轉頭、兩個圓形外螺紋板、兩個圓形毛刷、兩個小型抽膠泵和四個噴涂頭，所述電動方位調整頭安裝于柱形升降臺座的上端面，所述納米涂層支架和樹脂涂層支架朝向電動方位調整頭的面均與電動方位調整頭之間相固定，兩個所述料罐安裝臺分別與納米涂層支架和樹脂涂層支架之間相固定，且所述樹脂涂料罐和納米涂料罐均通過螺紋結構分別安裝于兩個所述料罐安裝臺的上端面，所述樹脂涂料罐和納米涂料罐的內部分別含有樹脂涂料和納米涂料；

9、兩個所述小型抽膠泵分別固定安裝于兩個所述料罐安裝臺的內部，且兩個所述小型抽膠泵分別與樹脂涂料罐和納米涂料罐的內部相通；

10、兩個所述電動旋轉頭分別固定安裝于兩個所述料罐安裝臺的下端面，兩個所述圓形外螺紋板分別固定安裝于兩個所述電動旋轉頭的下端面，兩個所述圓形毛刷分別固定安裝于兩個所述圓形外螺紋板的下端面，四個所述噴涂頭分別位于兩個所述圓形毛刷的兩側，且所述噴涂頭與最近的小型抽膠泵之間通過輸送管相連；

11、所述電路板涂層防護機構還包括兩個滾子軸承環，兩個所述滾子軸承環的上端面分別與兩個所述料罐安裝臺的下端面之間相固定，四個所述噴涂頭分別固定安裝于兩個所述滾子軸承環下端面的兩側，且所述滾子軸承環的下方設有通過螺紋結構安裝于圓形外螺紋板外表面的防護蓋。

12、優選的，兩個所述防護蓋的前方設有一烘干燈，所述烘干燈的上端面固定連接有烘干燈安裝支架，且所述烘干燈安裝支架朝向電動方位調整頭的面與電動方位調整頭之間相固定。

13、優選的，所述烘干燈安裝支架的下方設有固定于柱形升降臺座下端面的支撐底座，所述支撐底座的前方設有移動電機，所述移動電機的輸出軸通過聯軸器連接有移動螺紋桿，所述移動螺紋桿橫向貫穿支撐底座且與支撐底座之間通過螺紋結構相連。

14、優選的，所述移動螺紋桿的兩側均設有一導向桿，且所述導向桿橫向活動貫穿支撐底座。

15、優選的，所述單杠氣缸的下方設有位于錫絲焊接臺下端面的防護蓋板，且所述錫絲焊接臺與防護蓋板之間通過螺絲相固定。

16、與現有技術相比，本發明的有益效果是：

17、1、本發明通過焊接時電路板冷卻防護機構能夠在固定電路板的同時同步向上推送柱形儲水罐、固定環、水袋膜、冷卻水和u形水冷管，通過u形水冷管能夠?qū)鋮s水進行降溫，隨著水袋膜的上升，水袋膜的上端面將會緊密的與電路板的下端面相貼合，當通過焊槍以及錫絲對電路板上的焊點位置處進行焊接處理時，通過冷卻水能夠快速消耗從焊槍上傳遞至電路板內的熱量，以此來防止在對電路板上的焊點進行焊接處理時，電路板長期處于高溫狀態的情況發生，通過上升技術方案能夠在焊接的過程中保護電路板；

18、2、本發明通過電路板涂層防護機構能夠先在電路板的外表面涂抹一層納米涂料在涂抹一層樹脂涂料，通過涂抹的納米涂料和樹脂涂料能夠分別形成兩層薄膜保護層，以此來提高電路板自身的絕緣、防潮、防漏電、防震、防塵、防腐蝕、防老化以及耐電暈等性能，通過上述技術方案從而提高了電路板在惡劣環境下的使用壽命。
