本發明涉及管段制造，具體的說是一種耐腐蝕海底3d管段制造工藝及焊接工裝。

背景技術：

1、耐腐蝕海底3d管段制造焊接工裝是一種專為海底管道制造而設計的焊接輔助設備，它采用先進的工裝設計理念，結合耐腐蝕材料的使用，確保了管段在海底等惡劣環境下的長期穩定性和耐腐蝕性，該工裝不僅具備高精度的定位和調整功能，以實現3d管段的精確制造，還配備了高效的焊接系統，能夠確保焊接質量和強度滿足海底管道的使用要求。

2、現有技術中，通常涉及將耐腐蝕材料制成的管段精確定位并固定在工裝上，通過高精度的焊接設備在陸地上或水下進行精確的焊接作業，確保焊縫質量和管段的耐腐蝕性，最終組裝成符合要求的3d管段結構，整個過程需嚴格控制焊接參數和環境因素，以保證管段的質量和性能。

3、上述方案在實際運用中還存在一些問題，現有技術雖然能夠完成對彎管的預制焊接，但當焊接完成后，由于焊縫區域由于經歷了高溫加熱，其溫度遠高于周圍未焊接區域，此時會進行冷卻，由于冷卻速度快，焊縫及其附近區域收縮量較大，而周邊區域收縮相對較小，這種不均勻收縮會在管道長度方向上產生額外的拉伸或壓縮作用，使管道長度難以控制在設計的長度公差范圍內，從而會增加后續安裝工作的復雜性和時間成本，其次，移動冷卻機構在運動過程中會緊貼在管道的外環面，并在移動的同時會將一組管道外環面的雜質帶走，當對下一組管道進行工作時，這些雜質在移動過程中會對管道的外壁造成損傷，從而會降低管道的使用壽命。

4、為此，本發明提供一種耐腐蝕海底3d管段制造工藝及焊接工裝。

技術實現思路

1、為了彌補現有技術的不足，解決背景技術中所提出的至少一個技術問題。

2、本發明解決其技術問題所采用的技術方案是：本發明所述的一種耐腐蝕海底3d管段制造工藝及焊接工裝，包括來料檢驗、零件加工、組對、焊接、焊后無損和精加工，其特征在于，焊接包括以下步驟：

3、步驟一：將兩組彎管放置到工作平臺上，并通過固定工裝進行固定；

4、步驟二：當完成焊接后，通過啟動電動伸縮桿拉動其底部的梯形塊向上運動，進而能夠帶動兩組弧形板側面帶有水的降溫棉與彎管外環面貼合；

5、步驟三：通過啟動電機帶動兩組第一位移塊進行相對的直線運動，并在運動過程中通過降溫棉對管道的外環面進行降溫；

6、步驟四：當完成降溫工作后，兩組第一位移塊會相向的直線運動，并在運動的過程中會與三棱塊接觸，并通過三棱塊的位移對降溫棉上附著的雜質進行刮除；

7、步驟五：當完成刮除工作后，兩組第一位移塊會繼續進行運動，并通過第二進水孔、第一進水孔和剛性管對降溫棉補充水。

8、作為本發明的進一步方案：步驟二中，當管道完成焊接工作后，會通過啟動電動伸縮桿對管道遠離焊縫的外環面進行夾持工作。

9、作為本發明的進一步方案：通過啟動電動伸縮桿向上運動帶動梯形塊和導向塊進行同步運動，并通過導向塊以及第二位移塊上的凹槽，帶動兩組弧形板向中部靠近，當兩組弧形板相對的一側貼合時降溫棉會與管道外環面接觸。

10、作為本發明的進一步方案：步驟三中，當兩組弧形板完成閉合工作后，啟動電機帶動雙向螺桿轉動，并在轉動的同時會帶動兩組第一位移塊進行同步運動，并通過導向柱的限位使兩個第一位移塊能夠進行相對的直線運動。

11、作為本發明的進一步方案：當兩個第一位移塊進行相對直線運動時，會同步的帶動兩個弧形板進行直線運動，并在運動的同時通過弧形板內環面上的降溫棉對管道外環面進行降溫處理。

12、作為本發明的進一步方案：步驟四中，當完成降溫工作后，兩個弧形板在移動的同時會通過電動伸縮桿的向下運動逐步進行外擴，直至第二進水孔與第一進水孔對齊時，兩個弧形板會停止運動，為后續工作預留充足的空間。

13、作為本發明的進一步方案：當兩個弧形板完成外擴時，電動導軌會啟動，并會通過滑動塊帶動三棱塊沿著電動導軌的導向進行同步運動，并在運動的過程中對附著在降溫棉上的雜質進行刮除。

14、作為本發明的進一步方案：步驟五中，通過電機持續的逆向轉動能夠帶動第一位移塊繼續進行相向的直線運動，并在運動的過程中使剛性管通過第二進水孔插入到第一進水孔內。

15、作為本發明的進一步方案：通過阻擋片的阻擋能夠在第二位移塊持續相向運動時進行阻擋，從而能夠?qū)⒒钊矁?nèi)的水補充進弧形板內，并通過出水孔使水逐漸滲透到弧形板內環面的降溫棉中，當阻擋片側面沒有受到阻擋時，往復彈簧會復位，并在復位的同時會通過輸水管將存儲在儲水箱內部的水補充回活塞筒內。

16、首先將完成預處理后的彎管放置到固定工裝上，并將兩個彎管需要焊接的兩側抵住，此時通過螺釘將固定工裝的上下兩部分固定住，以此對彎管進行固定，并啟動焊接組件對兩個彎管相對一側進行焊接工作。

17、本發明的有益效果如下：

18、1.本發明當兩個第一位移塊進行相對的直線運動時，會通過兩個第二位移塊同步的帶動兩個弧形板進行運動，由于弧形板內環面上固定的降溫棉上是含有水的，所以在進行直線運動的過程中，弧形板對路徑上的管道進行降溫，同時由于管道上的溫度是由焊縫區域向兩端逐漸降低的，所以在兩個弧形板同步向焊縫區域靠近時，其內環面上的降溫棉會逐漸的升溫，而由于降溫棉的逐步移動會在焊縫區域形成一個較為平緩的溫度梯度，使得焊縫能夠更均勻地冷卻，這有助于減少因快速冷卻而產生的熱應力和殘余應力，從而降低因應力導致的管道長度公差的變化，進而能夠降低后續安裝工作的復雜性和時間成本；

19、2.本發明當移動冷卻機構完成對焊縫區域的降溫工作時，電機會進行逆向轉動，并在轉動的同時通過雙向螺桿帶動兩個第一位移塊進行相向的直線運動，并在運動的同時會帶動兩個弧形板進行同步運動，在運動的同時電動伸縮桿會向下拉伸，并在拉伸的同時帶動其底部的梯形塊進行同步運動，此時兩個第二位移塊受到梯形塊的推力以及其側面凸塊和導向槽的限制，會向兩側進行移動，當?shù)诙灰茐K的頂部與梯形塊的頂部位于同一水平面時，電動伸縮桿會停止運動，此時兩個弧形板處于外擴狀態而第二進水孔與第一進水孔則會對齊，當弧形板與三棱塊接觸時，電機會停止運動，此時啟動固定連接在固定工裝下部的電動導軌，當電動導軌啟動時，會帶動其內部滑動的滑動塊沿著電動導軌的導向進行運動，進而能夠帶動固定在滑動塊上的三棱塊進行同步運動，由于電動導軌的弧度與弧形板的弧度一致，所以在三棱塊沿著電動導軌進行運動時，能夠?qū)⒏街诮禍孛奚系碾s質刮落下來，從而避免對下一組管道進行工作時，這些雜質在移動過程中會對管道的外壁造成損傷，進而能夠提高管道的使用壽命。

20、3.本發明通過弧形板內環面上開設的出水孔將水傳輸?shù)浇禍孛奚希?dāng)兩個第一位移塊再次進行運動時保護殼與阻擋片會逐漸脫離，此時往復彈簧會逐漸復位，并通過輸水管將儲水箱內部的水重新補充至活塞筒內部，從而能夠?qū)⌒伟鍍?nèi)環面降溫棉上的水分進行補充，進而能夠提高生產工作的連續性。

技術特征：

1.一種耐腐蝕海底3d管段制造工藝，包括來料檢驗、零件加工、組對、焊接、焊后無損和精加工，其特征在于：焊接包括以下步驟：

2.根據權利要求1所述的一種耐腐蝕海底3d管段制造工藝，其特征在于：步驟二中，當管道完成焊接工作后，會通過啟動電動伸縮桿（222）對管道遠離焊縫的外環面進行夾持工作。

3.根據權利要求2所述的一種耐腐蝕海底3d管段制造工藝，其特征在于：通過啟動電動伸縮桿（222）向上運動帶動梯形塊（206）和導向塊（207）進行同步運動，并通過導向塊（207）以及第二位移塊（208）上的凹槽，帶動兩組弧形板（210）向中部靠近，當兩組弧形板（210）相對的一側貼合時降溫棉會與管道外環面接觸。

4.根據權利要求1所述的一種耐腐蝕海底3d管段制造工藝，其特征在于：步驟三中，當兩組弧形板（210）完成閉合工作后，啟動電機（201）帶動雙向螺桿（202）轉動，并在轉動的同時會帶動兩組第一位移塊（203）進行同步運動，并通過導向柱（204）的限位使兩個第一位移塊（203）能夠進行相對的直線運動。

5.根據權利要求4所述的一種耐腐蝕海底3d管段制造工藝，其特征在于：當兩個第一位移塊（203）進行相對直線運動時，會同步的帶動兩個弧形板（210）進行直線運動，并在運動的同時通過弧形板（210）內環面上的降溫棉對管道外環面進行降溫處理。

6.根據權利要求1所述的一種耐腐蝕海底3d管段制造工藝，其特征在于：步驟四中，當完成降溫工作后，兩個弧形板（210）在移動的同時會通過電動伸縮桿（222）的向下運動逐步進行外擴，直至第二進水孔（221）與第一進水孔（211）對齊時，兩個弧形板（210）會停止運動，為后續工作預留充足的空間。

7.根據權利要求3所述的一種耐腐蝕海底3d管段制造工藝，其特征在于：當兩個弧形板（210）完成外擴時，電動導軌（301）會啟動，并會通過滑動塊（302）帶動三棱塊（303）沿著電動導軌（301）的導向進行同步運動，并在運動的過程中對附著在降溫棉上的雜質進行刮除。

8.根據權利要求1所述的一種耐腐蝕海底3d管段制造工藝，其特征在于：步驟五中，通過電機（201）持續的逆向轉動能夠帶動第一位移塊（203）繼續進行相向的直線運動，并在運動的過程中使剛性管（219）通過第二進水孔（221）插入到第一進水孔（211）內。

9.根據權利要求8所述的一種耐腐蝕海底3d管段制造工藝，其特征在于：通過阻擋片（220）的阻擋能夠在第二位移塊（208）持續相向運動時進行阻擋，從而能夠?qū)⒒钊玻?15）內的水補充進行弧形板（210）內，并通過出水孔（212）使水逐漸滲透到弧形板（210）內環面的降溫棉中，當阻擋片（220）側面沒有受到阻擋時，往復彈簧（217）會復位，并在復位的同時會通過輸水管（214）將存儲在儲水箱（213）內部的水補充回活塞筒（215）內。

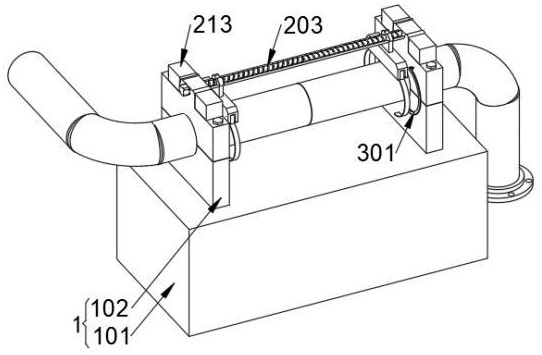

10.一種耐腐蝕海底3d管段制造焊接工裝，運用于權利要求1-9任意一項所述的一種耐腐蝕海底3d管段制造工藝，其特征在于：首先將完成預處理后的彎管放置到固定工裝（102）上，并將兩個彎管需要焊接的兩側抵住，此時通過螺釘將固定工裝（102）的上下兩部分固定住，以此對彎管進行固定，并啟動焊接組件對兩個彎管相對一側進行焊接工作。

技術總結
本發明屬于管段制造技術領域，具體的說是一種耐腐蝕海底3D管段制造工藝及焊接工裝，包括來料檢驗、零件加工、組對、焊接、焊后無損和精加工，通過降溫棉的逐步移動在焊縫區域形成一個較為平緩的溫度梯度，使得焊縫能夠更均勻地冷卻，這有助于減少因快速冷卻而產生的熱應力和殘余應力，從而降低因應力導致的管道長度公差的變化，其次，通過三棱塊沿著電動導軌進行運動，能夠?qū)⒏街诮禍孛奚系碾s質刮落下來，從而避免這些雜質在移動過程中會對管道的外壁造成損傷，進而能夠提高管道的使用壽命，此外，通過輸水管將儲水箱內部的水重新補充至活塞筒內部，從而能夠?qū)⌒伟鍍?nèi)環面降溫棉上的水分進行補充，進而能夠提高生產工作的連續性。

技術研發人員：張振民,潘詠,陳吉兵,劉在彩,孟曉芳
受保護的技術使用者：蘇州羅克萊科技有限公司
技術研發日：
技術公布日：2025/4/24
