本發明涉及單沖壓片機模具，尤其涉及一種便于快速拆裝的沖壓模具。

背景技術：

1、單沖壓片機模具，該模具多用于片劑的壓制成型，移動柱在豎直方向上往復移動時，使得下模桿在向上移動，同時與上模桿配合，將物料在中模座上壓制成型。

2、然而傳統的壓片機模具的中模座與下模座安裝在機體支座上時，使用到多個螺栓，因此在拆卸模具時，需要借助工具，按照順序將中模座從下模座上拆下，才可拆下下模桿和中模桿，模具的拆卸過程繁瑣，較為費事。

3、故需要對傳統的模具進行改進，使其能夠快速拆卸，從而減輕工作人員的負擔。

技術實現思路

1、本發明的目的在于：為了解決上述問題，而提出的一種便于快速拆裝的沖壓模具。

2、為了實現上述目的，本發明采用了如下技術方案：

3、一種便于快速拆裝的沖壓模具，包括：

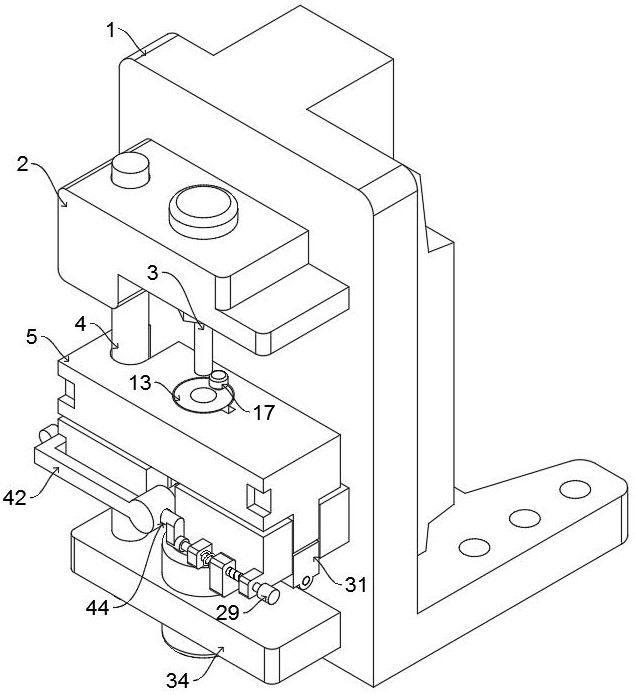

4、機體支座，所述機體支座上安裝有上模座、中模座和下模座，所述上模座和下模座與機體支座固定連接，中模座通過連接件與下模座固定，所述上模座、中模座和下模座滑動連接有移動柱；

5、固定座，所述固定座與移動柱的底部固定連接，且固定座上固定連接有頂塊；

6、下模桿，所述頂塊上開設有容納下模桿的圓槽，所述下模座上開設有安放頂塊的中模槽，所述下模座上還開設有與中模槽連接的方槽，所述下模座上通過固定件將下模桿與頂塊固定，以及頂塊與下模桿固定在下模座處；

7、上模桿，所述上模桿與上模座滑動連接，所述中模座上開設有互相連通的通孔和上槽，所述上槽處安裝有中模桿；

8、端塊，所述端塊固定在中模桿的上端部，所述端塊以及中模桿上開設有貫穿的料孔，中模桿的底部貫穿通孔，且與中模座的底部齊平，所述端塊的外壁上突出有側塊，所述上槽處開設有相互連接的豎槽和弧形槽，所述側塊與豎槽以及弧形槽滑動連接。

9、優選地，所述連接件包括下模座上對稱分布的兩個固定塊，所述固定塊上通過螺紋連接有螺桿，所述螺桿上滑動連接有滑塊，所述滑塊上轉動連接有推桿，所述下模座上開設有端槽，所述端槽，所述推桿與移動塊上開設的螺孔通過螺紋連接，所述移動塊在端槽處移動，且移動塊上固定連接有配合塊，所述中模座上固定連接有與端槽滑動連接的凸塊，所述凸塊上開設有與配合塊相配合的配合槽，所述中模座上開設有開口。

10、優選地，所述螺桿上套設有彈簧二，所述彈簧二的一端與固定塊的側壁固定連接，另一端與滑塊的側壁固定連接。

11、優選地，所述端塊上開設有卡槽，所述卡槽處卡合有卡塊，所述上槽的內底壁上固定連接有彈簧一，所述彈簧一的端部抵接端塊的下表面，且彈簧一套在中模桿上。

12、優選地，所述固定件包括螺桿端部固定連接的連接塊，所述機體支座上固定連接有延伸桿，所述延伸桿與彎桿滑動連接，所述彎桿上固定連接有圓塊，所述圓槽上開設有側孔，所述下模桿上開設有與側孔相適配的對應槽，所述圓塊貫穿側孔伸入到對應槽內，所述彎桿上還開設有與連接塊相適配的連接槽。

13、優選地，所述延伸桿上套設有彈簧三，所述彈簧三的一端與機體支座固定連接，另一端與彎桿固定連接，所述彈簧三的彈力推動彎桿以及圓塊遠離下模桿。

14、優選地，所述延伸桿為兩段尺寸不同的圓柱體構成，且彎桿的折彎處與延伸桿上尺寸較小的圓柱體滑動連接，且彎桿的外壁與延伸桿上尺寸較大的圓柱體外壁抵接，即彎桿與延伸桿滑動連接，且無法與延伸桿脫離。

15、優選地，所述螺桿的端部固定連接有把手，且把手的表面突出有橡膠防滑圈。

16、綜上所述，由于采用了上述技術方案，本發明的有益效果是：

17、1、本申請通過滑塊在螺桿上移動，移動塊在端槽處移動，配合塊脫離配合槽，向上提起中模座，下模桿脫離中模桿上的料孔，此時的中模座即與下模座分離，省去了螺栓的使用，中模座與下模座的拆卸較為簡單，省去了繁瑣的步驟，便于工作人員上手進行操作，工作人員能夠快速將中模座與下模座分離。

18、2、本申請通過中模座與中模桿拆分也較為簡單，卡塊伸入到端塊上的卡槽內，隨后即可通過旋轉卡塊，導致端塊一同旋轉，直到端塊外壁上的側塊在弧形槽處移動，直到側塊移動到對準豎槽，此時在彈簧一的彈力作用下，端塊被推出上槽，此時即可取出中模桿，操作較為簡單。

19、3、本申請通過旋轉把手，使得螺桿一同旋轉，因此連接塊在橫向移動，直到連接塊脫離彎桿上的連接槽，此時的彎桿失去了連接塊的限制，在彈簧三的彈力作用下，直到彎桿上的圓塊脫離側孔以及對應槽，此時的下模桿與頂塊失去限制，即可將下模桿從頂塊上的圓槽處取出，下模座與下模桿拆分。

技術特征：

1.一種便于快速拆裝的沖壓模具，其特征在于，包括：

2.根據權利要求1所述的一種便于快速拆裝的沖壓模具，其特征在于，所述連接件包括下模座（20）上對稱分布的兩個固定塊（24），所述固定塊（24）上通過螺紋連接有螺桿（27），所述螺桿（27）上滑動連接有滑塊（25），所述滑塊（25）上轉動連接有推桿（26），所述下模座（20）上開設有端槽（23），所述端槽（23），所述推桿（26）與移動塊（31）上開設的螺孔（32）通過螺紋連接，所述移動塊（31）在端槽（23）處移動，且移動塊（31）上固定連接有配合塊（33），所述中模座（5）上固定連接有與端槽（23）滑動連接的凸塊（18），所述凸塊（18）上開設有與配合塊（33）相配合的配合槽（19），所述中模座（5）上開設有開口（6）。

3.根據權利要求2所述的一種便于快速拆裝的沖壓模具，其特征在于，所述螺桿（27）上套設有彈簧二（28），所述彈簧二（28）的一端與固定塊（24）的側壁固定連接，另一端與滑塊（25）的側壁固定連接。

4.根據權利要求1所述的一種便于快速拆裝的沖壓模具，其特征在于，所述端塊（13）上開設有卡槽（16），所述卡槽（16）處卡合有卡塊（17），所述上槽（8）的內底壁上固定連接有彈簧一（9），所述彈簧一（9）的端部抵接端塊（13）的下表面，且彈簧一（9）套在中模桿（12）上。

5.根據權利要求2所述的一種便于快速拆裝的沖壓模具，其特征在于，所述固定件包括螺桿（27）端部固定連接的連接塊（30），所述機體支座（1）上固定連接有延伸桿（40），所述延伸桿（40）與彎桿（42）滑動連接，所述彎桿（42）上固定連接有圓塊（43），所述圓槽（36）上開設有側孔（37），所述下模桿（38）上開設有與側孔（37）相適配的對應槽（39），所述圓塊（43）貫穿側孔（37）伸入到對應槽（39）內，所述彎桿（42）上還開設有與連接塊（30）相適配的連接槽（44）。

6.根據權利要求5所述的一種便于快速拆裝的沖壓模具，其特征在于，所述延伸桿（40）上套設有彈簧三（41），所述彈簧三（41）的一端與機體支座（1）固定連接，另一端與彎桿（42）固定連接，所述彈簧三（41）的彈力推動彎桿（42）以及圓塊（43）遠離下模桿（38）。

7.根據權利要求6所述的一種便于快速拆裝的沖壓模具，其特征在于，所述延伸桿（40）為兩段尺寸不同的圓柱體構成，且彎桿（42）的折彎處與延伸桿（40）上尺寸較小的圓柱體滑動連接，且彎桿（42）的外壁與延伸桿（40）上尺寸較大的圓柱體外壁抵接，即彎桿（42）與延伸桿（40）滑動連接，且無法與延伸桿（40）脫離。

8.根據權利要求2所述的一種便于快速拆裝的沖壓模具，其特征在于，所述螺桿（27）的端部固定連接有把手（29），且把手（29）的表面突出有橡膠防滑圈。

技術總結
本發明公開了一種便于快速拆裝的沖壓模具，包括：機體支座，所述機體支座上安裝有上模座、中模座和下模座，所述上模座和下模座與機體支座固定連接，中模座通過連接件與下模座固定，所述上模座、中模座和下模座滑動連接有移動柱；固定座，所述固定座與移動柱的底部固定連接，且固定座上固定連接有頂塊；下模桿，所述頂塊上開設有容納下模桿的圓槽。本發明中，滑塊在螺桿上移動，移動塊在端槽處移動，配合塊脫離配合槽，向上提起中模座，下模桿脫離中模桿上的料孔，此時的中模座即與下模座分離，省去了螺栓的使用，中模座與下模座的拆卸較為簡單，省去了繁瑣的步驟，便于工作人員上手進行操作，工作人員能夠快速將中模座與下模座分離。

技術研發人員：王曉鋒,徐劍
受保護的技術使用者：南通弘銘機械科技有限公司
技術研發日：
技術公布日：2025/4/24
