本發明涉及軌道車輛，特別涉及一種用于復材車體制孔的仿型鉆模及定位方法。

背景技術：

1、軌道車輛的復材車體在裝配時，例如需要將車體的側墻和底架進行連接時，需要采用鉚釘進行鉚接，其中側墻和底架組裝完成之后，需要依靠人工站立使用手工鉆進行配鉆制孔，通過基孔逐個將兩層板鉆到一定深度，然后更換锪窩鉆頭配合定深器進行鉚接孔的沉孔制備。由于是通過人工進行鉆孔，因此至少存在以下幾個問題：

2、1、人工配鉆處于立面制孔，不易滿足垂直度的要求。

3、2、人工配鉆的轉速和進給量人工控制，在大面積連續作業情況下，制孔精度一致性不易保證。

4、3、通孔制備完成后需要更換锪窩鉆頭進行二次鉆孔，人工操作時兩次鉆孔的同行度不容易保證。

5、4、由于鋁合金材質的邊梁內腔為封閉腔，配鉆過程中產生的切削屑不易被清理。

6、因此，如何提高復材車體的制孔精度，是本領域技術人員亟待解決的技術問題。

技術實現思路

1、本發明的一個目的是提供一種用于復材車體制孔的仿型鉆模，另一個目的是提供一種用于復材車體制孔的定位方法，能夠有效提高制孔精度。

2、為實現上述目的，本發明提供如下技術方案：

3、一種用于復材車體制孔的仿型鉆模，包括：

4、l仿型固定座，所述l仿型固定座包括橫向安裝部和豎向支撐固定部，所述橫向安裝部用于通過第一緊固件連接于邊梁的底部，所述豎向支撐固定部上朝向所述邊梁外側面的一面設有仿型支撐部，所述仿型支撐部用于與所述邊梁的外側面相互貼合，所述豎向支撐固定部的上端且朝向所述側墻的一面設有鉆模固定槽。

5、條形鉆模，所述條形鉆模上設有多個沿其長度方向分布的鉆具固定孔，所述鉆模固定槽用于容置所述條形鉆模，所述l仿型固定座用于將所述條形鉆模壓緊在所述側墻上。

6、在一些實施例中，所述仿型支撐部上朝向所述邊梁外側面的一面為弧形凸起面。

7、在一些實施例中，所述橫向安裝部和所述仿型支撐部之間設有凹槽，所述凹槽用于容置所述邊梁斜向下伸出的外檐。

8、在一些實施例中，所述仿型鉆模還包括鉆模定位銷，所述側墻上設有基孔，所述鉆模定位銷用于通過所述基孔將所述條形鉆模定位在所述側墻上。

9、在一些實施例中，所述鉆具固定孔為沉孔，所述鉆模定位銷的外周設有與所述沉孔相互配合的臺階面。

10、在一些實施例中，所述鉆模定位銷的頭部設有定位凸起，所述定位凸起用于置于所述基孔內，所述鉆模定位銷的尾部設有拉桿，所述拉桿位于所述鉆具固定孔的外部。

11、在一些實施例中，所述邊梁的底部設有鑰匙孔，所述第一緊固件的上端設有凸形壓塊，所述凸形壓塊用于插入所述鑰匙孔內，以固定所述l仿型固定座。

12、在一些實施例中，所述橫向安裝部的上表面設有用于容置所述凸形壓塊的容置槽，所述橫向安裝部上還設有供所述第一緊固件穿過的第一連接孔，所述第一連接孔和所述容置槽相互連通。

13、在一些實施例中，所述豎向支撐固定部的上部設有沿水平方向延伸的第二連接孔，所述第二連接孔用于供第二緊固件穿接，所述第二緊固件用于將所述條形鉆模壓緊在所述側墻上。

14、一種用于復材車體制孔的定位方法，利用上述任一項所述的用于復材車體制孔的仿型鉆模，所述定位方法包括以下步驟：

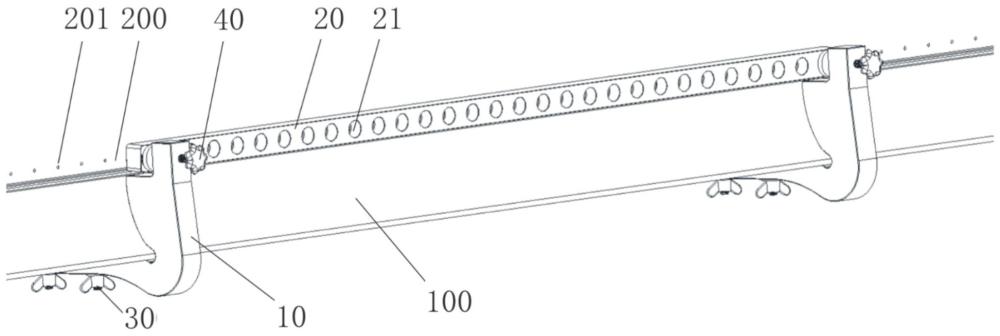

15、將l仿型固定座固定于邊梁，以使所述l仿型固定座的橫向安裝部與所述邊梁的底部貼合，同時使所述l仿型固定座的豎向支撐固定部與側墻的外側面貼合，并通過第一緊固件將所述橫向安裝部固定于所述邊梁的底部；

16、將條形鉆模安放在所述豎向支撐固定部的鉆模固定槽上，并將所述條形鉆模壓緊在所述側墻上；

17、將自動進給鉆的鉆锪一體鉆頭逐個插入所述條形鉆模的鉆具固定孔，以在所述邊梁和所述側墻上逐個進行鉆孔。

18、與現有技術相比，上述技術方案具有以下優點：

19、本發明所提供的一種用于復材車體制孔的仿型鉆模及定位方法，仿型鉆模包括：l仿型固定座和條形鉆模，在進行安裝時，將l仿型固定座置于邊梁上，以使橫向安裝部與邊梁底部貼合，同時豎向支撐部和側墻外側面貼合，然后通過第一緊固件穿設在橫向安裝部和邊梁底部，以實現l仿型固定座的固定，然后將條形鉆模置于鉆模固定槽上，最后將鉆模壓緊在側墻上即可，在將條形鉆模固定之后，即可進行鉆孔作業。通過l仿型固定座能夠有效提高條形鉆模的固定穩定性，從而提高鉆孔精度。

技術特征：

1.一種用于復材車體制孔的仿型鉆模，其特征在于，包括：

2.根據權利要求1所述的用于復材車體制孔的仿型鉆模，其特征在于，所述仿型支撐部（121）上朝向所述邊梁（100）外側面的一面為弧形凸起面。

3.根據權利要求2所述的用于復材車體制孔的仿型鉆模，其特征在于，所述橫向安裝部（11）和所述仿型支撐部（121）之間設有凹槽，所述凹槽用于容置所述邊梁（100）斜向下伸出的外檐。

4.根據權利要求1所述的用于復材車體制孔的仿型鉆模，其特征在于，所述仿型鉆模還包括鉆模定位銷（50），所述側墻（200）上設有多個基孔（201），所述鉆模定位銷（50）用于通過所述基孔（201）將所述條形鉆模（20）定位在所述側墻（200）上。

5.根據權利要求4所述的用于復材車體制孔的仿型鉆模，其特征在于，所述鉆具固定孔（21）為沉孔，所述鉆模定位銷（50）的外周設有與所述沉孔相互配合的臺階面。

6.根據權利要求5所述的用于復材車體制孔的仿型鉆模，其特征在于，所述鉆模定位銷（50）的頭部設有定位凸起（51），所述定位凸起（51）用于置于所述基孔（201）內，所述鉆模定位銷（50）的尾部設有拉桿（52），所述拉桿（52）位于所述鉆具固定孔（21）的外部。

7.根據權利要求1所述的用于復材車體制孔的仿型鉆模，其特征在于，所述邊梁（100）的底部設有鑰匙孔，所述第一緊固件（30）的上端設有凸形壓塊（31），所述凸形壓塊（31）用于插入所述鑰匙孔內，以固定所述l仿型固定座（10）。

8.根據權利要求7所述的用于復材車體制孔的仿型鉆模，其特征在于，所述橫向安裝部（11）的上表面設有用于容置所述凸形壓塊（31）的容置槽（112），所述橫向安裝部（11）上還設有供所述第一緊固件（30）穿過的第一連接孔（111），所述第一連接孔（111）和所述容置槽（112）相互連通。

9.根據權利要求1所述的用于復材車體制孔的仿型鉆模，其特征在于，所述豎向支撐固定部（12）的上部設有沿水平方向延伸的第二連接孔（123），所述第二連接孔（123）用于供第二緊固件（40）穿接，所述第二緊固件（40）用于將所述條形鉆模（20）壓緊在所述側墻（200）上。

10.一種用于復材車體制孔的定位方法，利用權利要求1至9任一項所述的用于復材車體制孔的仿型鉆模，其特征在于，所述定位方法包括以下步驟：

技術總結
本發明公開了一種用于復材車體制孔的仿型鉆模及定位方法，仿型鉆模包括：L仿型固定座和條形鉆模，在進行安裝時，將L仿型固定座置于邊梁上，以使橫向安裝部與邊梁底部貼合，同時豎向支撐部和側墻外側面貼合，然后通過第一緊固件穿設在橫向安裝部和邊梁底部，以實現L仿型固定座的固定，然后將條形鉆模置于鉆模固定槽上，最后將鉆模壓緊在側墻上即可，在將條形鉆模固定之后，即可進行鉆孔作業。通過L仿型固定座能夠有效提高條形鉆模的固定穩定性，從而提高鉆孔精度。

技術研發人員：王鵬,曲曉紅,盧衍祥,吳沛沛,劉然
受保護的技術使用者：中車青島四方機車車輛股份有限公司
技術研發日：
技術公布日：2025/4/28
