本發明涉及鉆孔，具體為一種打孔裝置及用于鋁合金平開門加工的打孔方法。

背景技術：

1、鋁合金門主要由鋁合金型材、玻璃、連接件、密封件等拼裝組成，在生產時需要在鋁合金型材表面精準開孔，用于排水或安裝五金件，目前針對鋁合金型材的開孔設備主要包括機床主體、安裝在機床主體上的夾具以及能夠活動的鉆頭組件組成，其中機床主體需滿足條形鋁合金型材的固定，夾具的設置需滿足鋁合金型材的穩定。

2、然而常見的鋁合金型材打孔裝置在進行打孔時存在一定的不足：首先現有設備一般僅設置一個工位，在鉆孔后需要對型材進行上下料以及定位工作，導致打孔工作的整體時間延長，在批量化加工時效率較低，其次在鉆孔加工時型材表面以及型材內部均會殘留金屬碎屑，金屬碎屑不僅污染環境，還會在型材下料、轉運過程中刮花型材表面，滯留在型材內部的金屬碎屑不處理也會造成異響，或影響型材內部排水功能，現有設備缺乏處理措施。

技術實現思路

1、針對現有技術的不足，本發明提供了一種打孔裝置及用于鋁合金平開門加工的打孔方法，具備加工效率高、方便清理鉆孔時產生的金屬碎屑等優點，解決了現有鉆孔設備在批量化加工時加工效率低以及型材加工后粘附的金屬碎屑不方便處理的問題。

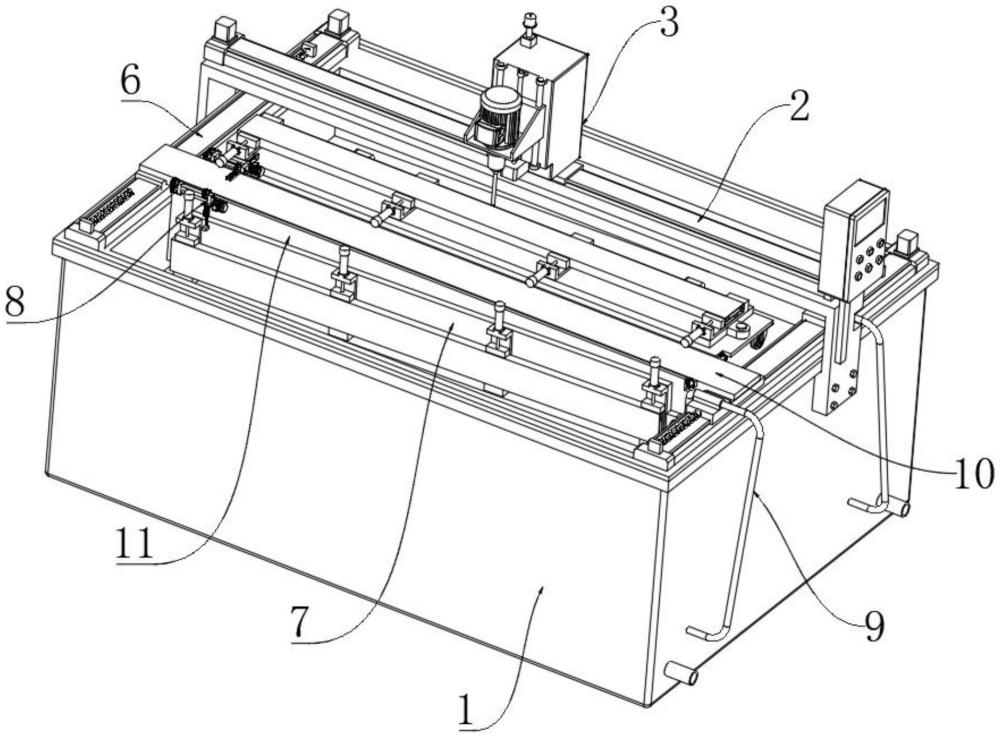

2、為解決上述技術問題，本發明提供如下技術方案：一種打孔裝置，包括機柜，所述機柜上方固定有橫梁，所述橫梁上安裝有鉆頭總成，所述機柜表面設置有兩組清潔槽，兩組所述清潔槽正下方設置有儲水腔，所述機柜上表面還設有基板、主驅動組件、活動板、夾具總成以及副驅動組件，所述儲水腔和清潔槽之間還安裝有輸水組件；

3、所述活動板設置為兩個并且對稱安裝在基板兩側，所述夾具總成設置為兩個并且分別安裝在兩個活動板上，所述夾具總成用于夾持工件；

4、所述基板通過主驅動組件安裝在機柜上表面，所述主驅動組件用于驅動基板縱向平移，進而迫使夾具總成交替移動至鉆頭總成下方；

5、所述副驅動組件安裝在活動板上，所述副驅動組件用于驅動活動板擺動，進而驅動活動板上的夾具總成以及工件浸入清潔槽中，以此清理工件外部碎屑；

6、所述輸水組件包括安裝在清潔槽側壁的輸出管，所述輸水組件用于向工件端部噴水，以此清理工件內部碎屑。

7、優選地，所述主驅動組件包括兩個平行分布的縱向滑臺，兩個所述縱向滑臺分別固定在機柜頂部兩側邊緣，兩個所述縱向滑臺上均設置有主滑座，所述基板兩端分別固定在兩個主滑座上。

8、優選地，所述基板兩側邊緣分別固定有兩個軸承座，所述軸承座上固定有不完全齒輪，所述活動板一側邊緣固定有兩個轉軸，兩個所述轉軸分別與兩個所述軸承座轉動連接。

9、優選地，所述副驅動組件包括固定在活動板邊緣的驅動電機，所述驅動電機輸出軸固定有基軸，所述基軸上設置有兩個安裝座，兩個所述安裝座均固定在活動板邊緣，所述基軸與安裝座轉動連接，所述基軸端部固定連接有主動齒輪，所述主動齒輪與不完全齒輪嚙合。

10、優選地，所述夾具總成包括托板，所述托板頂部固定連接有多個均勻分布的夾具，所述托板一端固定有活動軸，所述活動軸與活動板表面轉動連接，所述托板另一端邊緣處固定有連接塊，所述連接塊一側固定有拉簧，所述拉簧遠離連接塊一端與安裝座轉動連接。

11、優選地，所述安裝座上設置有定位螺栓，所述定位螺栓貫穿安裝座并與安裝座螺紋連接，所述定位螺栓端部朝向托板側面。

12、優選地，所述副驅動組件還包括齒條和傳動軸，所述傳動軸與兩個所述安裝座均轉動連接，所述傳動軸一端固定有從動齒輪，所述從動齒輪與主動齒輪嚙合，所述傳動軸中部還固定有傳動齒輪，所述齒條與傳動齒輪嚙合，所述齒條一端向托板側面延伸，所述齒條與活動板頂面邊緣處滑動連接。

13、優選地，所述清潔槽底部固定連接有排水管，所述排水管底端延伸至儲水腔內，所述儲水腔內壁固定有篩籃，所述篩籃設置在排水管正下方，所述輸水組件還包括固定在儲水腔內的水泵，所述水泵輸出端固定有軟管，所述軟管延伸至機柜外并且與輸出管固定連接，所述輸出管一端延伸至清潔槽內，所述輸出管位于清潔槽內部一端設置有多個輸出口。

14、優選地，所述縱向滑臺上還滑動連接有兩個副滑座，所述副滑座上固定有套環，所述套環固定套接在輸出管上，所述副滑座靠近縱向滑臺端部一側固定有復位彈簧，所述復位彈簧遠離副滑座一端固定有安裝塊，所述安裝塊與縱向滑臺端部固定連接。

15、本發明還公開了一種用于鋁合金平開門加工的打孔方法，該種用于鋁合金平開門加工的打孔方法使用了上述的一種打孔裝置。

16、與現有技術相比，本發明提供了一種打孔裝置及用于鋁合金平開門加工的打孔方法，具備以下有益效果：

17、1、該種打孔裝置及用于鋁合金平開門加工的打孔方法，通過在機柜上設置兩組清潔槽、儲水腔、輸水組件、活動板、夾具總成以及副驅動組件，利用主驅動組件驅動基板移動時，能夠交替將兩個夾具總成移動到鉆頭總成下方進行鉆孔加工工作，并且，在其中一個夾具總成上的工件進行鉆孔的同時，副驅動組件和輸水組件驅動另一個夾具總成上的工件浸入清潔槽內，并且對工件內外依次進行清潔，通過該方式能夠?qū)崿F(xiàn)雙工位交替鉆孔作業，提高了工作效率，并且還能夠?qū)︺@孔后的工件實時清潔，避免工件表面的碎屑帶來的不良影響，避免碎屑污染環境、刮花工件或者影響鋁合金門的排水功能。

18、2、該種打孔裝置及用于鋁合金平開門加工的打孔方法，通過設置副驅動組件，在副驅動組件驅動工件浸入清潔槽內部的同時，還能夠驅動工件擺動，使得工件傾斜，在對工件清潔過程中以及清潔后，傾斜狀態下的工件表面的水更容易沿著工件傾斜方向流動，提高了沖洗效果，也能夠減少水漬在工件上的殘留，減少了水的損耗。

19、3、該種打孔裝置及用于鋁合金平開門加工的打孔方法，通過設置輸水組件，利用水泵能夠?qū)λ恢械乃鬏斔椭凛敵龉埽⒐嗳牍ぜ瞬浚欣趯ぜ?nèi)腔進行沖洗，方便了清理工件內的金屬碎屑，并且通過在縱向滑臺上安裝有副滑座和復位彈簧，并且將輸出管固定在副滑座上，當清洗中的工件位置改變時，輸出管隨之改變，始終保證了清洗工作穩定運行，清洗工作和鉆孔工作互不影響，適用性強。

技術特征：

1.一種打孔裝置，包括機柜，所述機柜上方固定有橫梁，所述橫梁上安裝有鉆頭總成，其特征在于：所述機柜表面設置有兩組清潔槽，兩組所述清潔槽正下方設置有儲水腔，所述機柜上表面還設有基板、主驅動組件、活動板、夾具總成以及副驅動組件，所述儲水腔和清潔槽之間還安裝有輸水組件；

2.根據權利要求1所述的一種打孔裝置，其特征在于：所述主驅動組件包括兩個平行分布的縱向滑臺，兩個所述縱向滑臺分別固定在機柜頂部兩側邊緣，兩個所述縱向滑臺上均設置有主滑座，所述基板兩端分別固定在兩個主滑座上。

3.根據權利要求1所述的一種打孔裝置，其特征在于：所述基板兩側邊緣分別固定有兩個軸承座，所述軸承座上固定有不完全齒輪，所述活動板一側邊緣固定有兩個轉軸，兩個所述轉軸分別與兩個所述軸承座轉動連接。

4.根據權利要求3所述的一種打孔裝置，其特征在于：所述副驅動組件包括固定在活動板邊緣的驅動電機，所述驅動電機輸出軸固定有基軸，所述基軸上設置有兩個安裝座，兩個所述安裝座均固定在活動板邊緣，所述基軸與安裝座轉動連接，所述基軸端部固定連接有主動齒輪，所述主動齒輪與不完全齒輪嚙合。

5.根據權利要求4所述的一種打孔裝置，其特征在于：所述夾具總成包括托板，所述托板頂部固定連接有多個均勻分布的夾具，所述托板一端固定有活動軸，所述活動軸與活動板表面轉動連接，所述托板另一端邊緣處固定有連接塊，所述連接塊一側固定有拉簧，所述拉簧遠離連接塊一端與安裝座轉動連接。

6.根據權利要求5所述的一種打孔裝置，其特征在于：所述安裝座上設置有定位螺栓，所述定位螺栓貫穿安裝座并與安裝座螺紋連接，所述定位螺栓端部朝向托板側面。

7.根據權利要求6所述的一種打孔裝置，其特征在于：所述副驅動組件還包括齒條和傳動軸，所述傳動軸與兩個所述安裝座均轉動連接，所述傳動軸一端固定有從動齒輪，所述從動齒輪與主動齒輪嚙合，所述傳動軸中部還固定有傳動齒輪，所述齒條與傳動齒輪嚙合，所述齒條一端向托板側面延伸，所述齒條與活動板頂面邊緣處滑動連接。

8.根據權利要求2所述的一種打孔裝置，其特征在于：所述清潔槽底部固定連接有排水管，所述排水管底端延伸至儲水腔內，所述儲水腔內壁固定有篩籃，所述篩籃設置在排水管正下方，所述輸水組件還包括固定在儲水腔內的水泵，所述水泵輸出端固定有軟管，所述軟管延伸至機柜外并且與輸出管固定連接，所述輸出管一端延伸至清潔槽內，所述輸出管位于清潔槽內部一端設置有多個輸出口。

9.根據權利要求8所述的一種打孔裝置，其特征在于：所述縱向滑臺上還滑動連接有兩個副滑座，所述副滑座上固定有套環，所述套環固定套接在輸出管上，所述副滑座靠近縱向滑臺端部一側固定有復位彈簧，所述復位彈簧遠離副滑座一端固定有安裝塊，所述安裝塊與縱向滑臺端部固定連接。

10.一種用于鋁合金平開門加工的打孔方法，其特征在于：該種用于鋁合金平開門加工的打孔方法使用了如權利要求1-9中任一項所述的一種打孔裝置。

技術總結
本發明涉及鉆孔技術領域，公開了一種打孔裝置及用于鋁合金平開門加工的打孔方法，包括機柜，所述機柜上方固定有橫梁，所述橫梁上安裝有鉆頭總成，所述機柜表面設置有兩組清潔槽。本發明利用主驅動組件驅動基板移動，能夠交替將兩個夾具總成移動到鉆頭總成下方進行鉆孔加工工作，并且，在其中一個夾具總成上的工件進行鉆孔的同時，副驅動組件和輸水組件驅動另一個夾具總成上的工件浸入清潔槽內，并且對工件內外依次進行清潔，通過該方式能夠?qū)崿F(xiàn)雙工位交替鉆孔作業，提高了工作效率，并且還能夠?qū)︺@孔后的工件實時清潔，避免工件表面的碎屑帶來的不良影響，避免碎屑污染環境、刮花工件或者影響鋁合金門的排水功能。

技術研發人員：王眾
受保護的技術使用者：海南美燕門窗科技有限公司
技術研發日：
技術公布日：2025/4/28
