本發明涉及一種手動抽芯裝置，屬于精密熔模鑄造設備技術領域。

背景技術：

精密熔模鑄造在蠟?zāi)褐七@一工序中，會根據不同的產品制作出相應的蠟?zāi)Ｄ＞撸恍┊a(chǎn)品的結構特征為中空腔體結構，這在制作模具的過程中就會出現型芯來完成腔體的成型，在蠟?zāi)褐迫∧＿^(guò)程中，由于模具型芯被蠟?zāi)０越o取模造成了極大的困難，以往作業人員手工取模的方法就是采用撬棍或使用重器敲擊模具型芯使其從蠟?zāi)Ｖ忻摮觯@些方法偏于暴力，長期會對模具造成一定損傷，而且操作不當作業人員會有一定的安全隱患，人工強行脫芯不僅勞動強度大而且會使蠟?zāi)Ｗ冃斡绊懴災５馁|(zhì)量，重器敲擊型芯，力度不當會震裂蠟?zāi)５募訌?qiáng)筋，對蠟?zāi)Ｙ|(zhì)量造成威脅。

技術實現要素：

為解決現有技術的不足，本發明提供了一種手動抽芯裝置，適用于精密熔模鑄造設備，尤其用于蠟?zāi)Ｄ＞撸貏e適合于各類大小含有水平型芯的蠟?zāi)つ＞撸捎玫募夹g(shù)方案如下：

本發明的目的在于提供一種手動抽芯裝置，包括傳導裝置1、鎖緊裝置2、支撐軸3和固定導柱4；所述傳導裝置1包括把手11、導向接頭12、滑動導軌連接件13、連桿14和轉向鉤15，其中：所述把手11與導向接頭12相連；所述導向接頭12與滑動導軌連接件13相連；所述滑動導軌連接件13上設有滑道；所述滑動導軌連接件13與連桿14相連；所述連桿14與轉向鉤15相連；所述鎖緊裝置2包括U形卡槽21、把手支架22、導軌支架23和鎖緊螺栓24，其中：U形卡槽21的開口開向側方，U形卡槽21凹槽底部所在的外側面上設有平行設置的把手支架22，凹槽的一個側壁外部設有平行設置的導軌支架，另一個側壁上有鎖緊螺栓24穿過；所述把手支架22上設有縱向排列的第一圓孔221；所述導軌支架23上設有至少兩列縱向排列的第二圓孔231；所述支撐軸3穿過第一圓孔221和把手11將把手11與把手支架22連接起來；所述固定導柱4穿過第二圓孔231和滑動導軌連接件13上的滑道將滑動導軌連接件13與導軌支架23連接起來。

優選地，所述把手11上部呈S形，S形頂端與導向接頭12相連，把手11S形部分第一個凹陷處設有第三圓孔；所述支撐軸3穿過第三圓孔和第一圓孔221將把手11和把手支架22連接起來。

優選地，所述滑動導軌連接件13上的滑道呈長孔形。

優選地，所述滑動導軌連接件13通過連接螺栓16、可拆卸接頭17與連桿14相連；所 述連接螺栓16和可拆卸接頭17相連接。

優選地，所述滑動導軌連接件13上的滑道軌跡方向水平設置。

優選地，所述滑動導軌連接件13與連接螺栓相連；所述連接螺栓與可拆卸接頭相連；所述可拆卸接頭與連桿14通相連。

優選地，所述連桿14包括固定桿141和調節桿142；所述調節桿142一端與固定桿141連接，另一端與轉向鉤15連接；所述連桿14通過調整調節桿142與固定桿141的重合長度來調節連桿14的整體長度。

優選地，所述固定導柱4個數至少兩個。

優選地，所述鎖緊裝置2固定到壓蠟機工作臺上。

優選地，所述支撐軸3外部、在把手11兩側與把手支架23之間設有兩個定位套管5。定位套管5可以將把手1進行定位，緊固。

所本發明中鎖緊裝置2固定到壓蠟機工作臺上，滑動導軌連接件13運動軌跡與壓蠟機平臺平行，均呈水平方向，連桿14應時刻與壓蠟機工作臺平行，且與模具型芯處于同一水平線上。根據模具型芯的高度，滑動導軌連接件13可以通過固定導柱4調節其高度與模具型芯處于同一水平線，通過調整調節桿142與固定桿141的重合長度來調節連桿14的整體長度。

本發明裝置主要特征：

(1)設有滑動導軌和導軌支架，通過固定導柱可以調節滑動導軌的使用高度來配合模具型芯的高度，減少型芯與模具之間的擠壓力，從而減少抽芯過程對模具的損傷；

(2)鎖緊裝置結構簡單，便于固定和拆卸；

(3)連桿長度可以通過調整調節桿142與固定桿141的重合長度來調節連桿14的整體長度，以適應各式各類的模具；

(4)把手(1)高度可通過固定在不同位置第一圓孔221上調整支點高度；

(5)傳導裝置2與鎖緊裝置3相配合，導軌支架對滑動導軌的位移起限制作用并且可以根據實際使用情況調節滑動導軌的使用高度，采用杠桿原理簡單方便易操作，減小勞動強度，抽芯過程可控。

本發明有益效果：

本發明公開了一種手動抽芯裝置，適用于蠟?zāi)つ＞撸绕溥m用于各類大小含有水平型芯的蠟?zāi)つ＞撸瑢?duì)模具的損傷小，結構簡單，操作方便，效率高，穩定性好，減小勞動強度，抽芯過程可控。

附圖說明

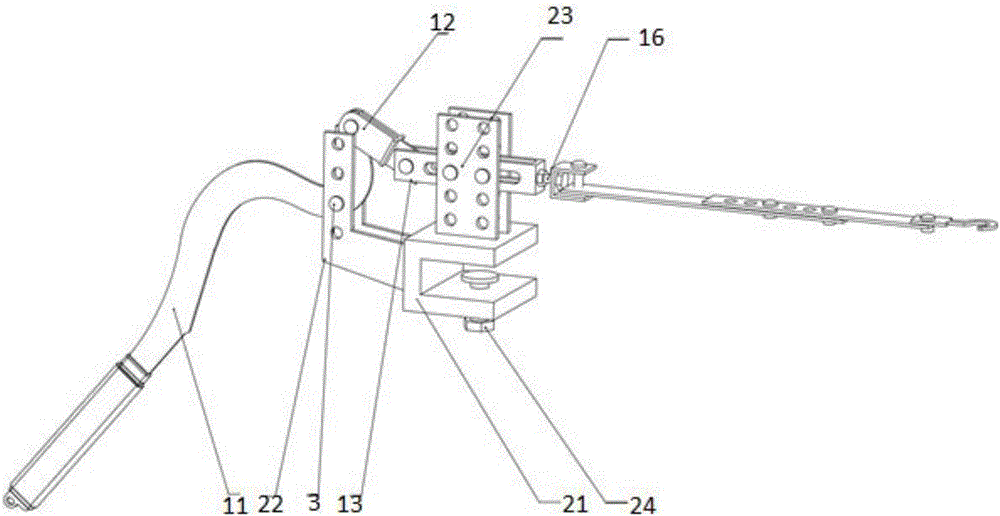

圖1為本發明的立體結構示意圖。

圖2為本發明的立體結構示意圖。

圖3為本發明的正視結構示意圖。

圖4為本發明的俯視結構示意圖。

圖5為本發明傳導裝置1的結構示意圖。

圖6為本發明鎖緊裝置2的結構示意圖。

圖中：1，傳導裝置；11，把手；12，導向接頭；13，滑動導軌連接件；14，連桿；141，固定桿；142，調節桿；15，轉向鉤；16，連接螺栓；17，可拆卸接頭；2，鎖緊裝置；21，U形卡槽；22，把手支架；221，第一圓孔；23，導軌支架；231，第二圓孔；24，鎖緊螺栓；3，支撐軸；4，固定導柱；5，定位套管。

具體實施方式

下面結合具體實施例對本發明做進一步說明，但本發明不受實施例的限制。

在本發明的描述中，需要說明的是，術語“中心”、“縱向”、“橫向”、“上”、“下”、“前”、“后”、“左”、“右”、“頂”、“底”、“內”、“外”和“豎著”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。

在本發明的描述中，需要說明的是，除非另有明確規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是直接連接，亦可以是通過中間媒介間接連接，可以是兩個部件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本發明中的具體含義。

此外，在本發明的描述中，除非另有說明，“多個”、“多組”、“多根”的含義是兩個或兩個以上。

以下實施方式中所用材料、儀器和方法，未經特殊說明，均為本領域常規材料、儀器和方法，均可通過商業渠道獲得。

如圖1-6所示，一種手動抽芯裝置，包括傳導裝置1、鎖緊裝置2、支撐軸3和固定導柱4；所述傳導裝置1包括把手11、導向接頭12、滑動導軌連接件13、連桿14和轉向鉤15，其中：把手11與導向接頭12相連；導向接頭12與滑動導軌連接件13相連；滑動導軌連接件13上設有滑道；滑動導軌連接件13與連桿14相連；連桿14與轉向鉤15相連；鎖緊裝置2包括U形卡槽21、把手支架22、導軌支架23和鎖緊螺栓24，其中：U形卡槽21的開口 開向側方，U形卡槽21凹槽底部所在的外側面上設有平行設置的把手支架22，凹槽的一個側壁外部設有平行設置的導軌支架，另一個側壁上有鎖緊螺栓24穿過；把手支架22上設有縱向排列的第一圓孔221；導軌支架23上設有至少兩列縱向排列的第二圓孔231；支撐軸3穿過第一圓孔221和把手11將把手11與把手支架22連接起來；兩個固定導柱4穿過第二圓孔231和滑動導軌連接件13上的滑道將滑動導軌連接件13與導軌支架23連接起來。

把手11上部呈S形，S形頂端與導向接頭12相連，把手11S形部分第一個凹陷處設有第三圓孔；支撐軸3穿過第三圓孔和第一圓孔221將把手11和把手支架22連接起來。

滑動導軌連接件13上的滑道呈長孔形。

滑動導軌連接件13通過連接螺栓16、可拆卸接頭17與連桿14相連；連接螺栓16和可拆卸接頭17相連接。

滑動導軌連接件13上的滑道軌跡方向水平設置。

滑動導軌連接件13與連接螺栓相連；所述連接螺栓與可拆卸接頭相連；所述可拆卸接頭與連桿14通相連。

連桿14包括固定桿141和調節桿142；調節桿142一端與固定桿141連接，另一端與轉向鉤15連接；連桿14通過調整調節桿142與固定桿141的重合長度來調節連桿14的整體長度。

支撐軸3外部、在把手11兩側與把手支架23之間設有兩個定位套管5。定位套管5可以將把手1進行定位，緊固。

本發明中鎖緊裝置2固定到壓蠟機工作臺上，滑動導軌連接件13運動軌跡與壓蠟機平臺平行，均呈水平方向，連桿14應時刻與壓蠟機工作臺平行，且與模具型芯處于同一水平線上。根據模具型芯的高度，滑動導軌連接件13可以通過固定導柱4調節其高度與模具型芯處于同一水平線，通過調整調節桿142與固定桿141的重合長度來調節連桿14的整體長度。

本發明使用方法為：

第一步，將鎖緊裝置置于壓蠟機的工作臺面上，使其與模具型芯處于同一直線上，利用鎖緊螺栓將其固定。

第二步，調節滑動導軌高度，使其與模具型芯保持在同一水平面上；

第三步，調節連桿的長度使轉向鉤剛好鉤住模具型芯；

第四步，最后調節把手支點的高度，使轉向接頭更好的與把手及滑動導軌相配合。

第五步，下壓把手，隨著傳導機構的平移帶動模具的型芯，使模具型芯水平抽出。

本發明裝置主要特征：

(1)設有滑動導軌和導軌支架，通過固定導柱可以調節滑動導軌的使用高度來配合模具型芯的高度，減少型芯與模具之間的擠壓力，從而減少抽芯過程對模具的損傷；

(2)鎖緊裝置結構簡單，便于固定和拆卸；

(3)連桿長度可以通過調整調節桿142與固定桿141的重合長度來調節連桿14的整體長度，以適應各式各類的模具；

(4)把手(1)高度可通過固定在不同位置第一圓孔221上調整支點高度；

(5)傳導裝置2與鎖緊裝置3相配合，導軌支架對滑動導軌的位移起限制作用并且可以根據實際使用情況調節滑動導軌的使用高度，采用杠桿原理簡單方便易操作，減小勞動強度，抽芯過程可控。

本發明公開了一種手動抽芯裝置，適用于蠟?zāi)つ＞撸绕溥m用于各類大小含有水平型芯的蠟?zāi)つ＞撸瑢?duì)模具的損傷小，結構簡單，操作方便，效率高，穩定性好，減小勞動強度，抽芯過程可控。

雖然本發明已以較佳的實施例公開如上，但其并非用以限定本發明，任何熟悉此技術的人，在不脫離本發明的精神和范圍內，都可以做各種改動和修飾，因此本發明的保護范圍應該以權利要求書所界定的為準。
