本發明涉及鋁合金壓鑄生產中的控制系統，具體是涉及壓鑄機冷卻水可視化控制系統，屬于鋁合金壓鑄技術領域。

背景技術：

鋁合金壓鑄生產中為了保證產品質量必須對模具關鍵部位實施冷卻，冷卻水的壓力、流量和溫度必須嚴格的控制。對于壓鑄模具細小型芯的冷卻，冷卻型芯的外徑一般在φ4mm~φ12ｍｍ之間。壓鑄生產時，型芯冷卻孔內部通常產生很大的蒸汽膜壓力，必須采用較大的供給水壓才能保證暢通；如果冷卻水不監控，可能會引起型芯溫度過高或過低以致產生不良品。因此，需要監控和調節模具型芯冷卻水流量，從而控制模具細小型芯達到壓鑄成型所需溫度。

技術實現要素：

鑒于上述技術的不足，本發明的目的是為了提供一種壓鑄機冷卻水可視化控制系統，通過顯示屏對進入模具的多路水管中的冷卻水壓力、溫度和流量實現可視化監控。

為了實現上述目的，本發明所采用的技術方案是：壓鑄機冷卻水可視化控制系統，包括：供水系統、供水系統進水管、供水系統出水管、溫度傳感器、壓力傳感器、壓鑄機分水器、模具分水器、流量傳感器、控制系統及顯示終端；供水系統上端與進水管一端相連，進水管另一端連接至與壓鑄機分水器相通的管線，在進水管上依次設有溫度傳感器和壓力傳感器；在供水系統的下端連接出水管，在出水管即將到達供水系統出水口位置的管線上也設置溫度傳感器，在供水系統出水口與溫度傳感器之間位置的管線上設有調節閥；壓鑄機分水器連接模具分水器，所述的模具分水器包括動模和靜模，在動模與靜模上放置有被冷卻型芯，在壓鑄機分水器與模具分水器之間設有流量傳感器。

所述的壓鑄機分水器內部設置多條水路，每條水路分別連接各自的流量傳感器的一端。

所述的模具分水器內不同出水管路各自連接流量傳感器的另一端。

所述的控制系統，設置在壓鑄機上的數字傳感器通過電流信號將數據傳輸至數據采集系統，采集系統將數據采集到上位機，上位機將數據儲存至實時采集數據庫，實時采集數據庫與企業MES數據庫實現實時傳輸數據，最終將數據通過MES系統在顯示終端上顯示；一旦實時采集到的數據超出預先設定的上下限值，系統會自動通過手機或PC顯示終端發出報警，并標識出超限的具體位置。

所述的實時采集數據庫為上位機SqlServer 數據庫，所述的企業MES數據庫為企業私有云數據庫。

冷卻系統運行時，來自壓鑄機供水系統中的水通過壓鑄機供水進水管進入，到達壓鑄機分水器內，此時，通過設置在進水管線上的溫度傳感器和壓力傳感器通過控制系統監控進水溫度和壓力，壓鑄機分水器內的水流通過多條管路進入模具分水器內，在模具分水器內的水流通過各水路流向被冷卻的細小型芯內進行冷卻，冷卻后模具分水器出水端的各條水路分別連接一個流量傳感器，冷卻水的水流分別通過各自的水路流向壓鑄機分水器的各條水路，從而實現對模具的每一路冷卻水的流量進行自動監控；當每條獨立的水路中流量值大于設定值時，系統進行報警，控制系統將輸出信號通過顯示終端顯示，壓鑄機停止工作。

本發明的有益效果是：

該系統通過監控和調節模具型芯冷卻水流量，從而控制模具細小型芯達到壓鑄成型所需溫度，可大大減少粘模，縮孔，漏氣等壓鑄不良，并可延長模具壽命；該系統可對模具的每一路冷卻水的流量進行監控及調節，數字化顯示流量，精度可達到± 0.2~3%; 可對模具的每一路冷卻水的流量上下限進行設定和超限報警；在冷卻水出現異常時可報警提示和輸出信號使壓鑄機停止；冷卻水可視化管理系統通過計算機及網絡實現可視化管理，隨時監控流量、壓力和溫度，當監控的流量、溫度和壓力發生變化時，可隨時進行預防性的調整，保證生產的連續性，存儲到數據庫的大量歷史數據可以用于分析冷卻水系統運行中的問題，持續改進，提高生產效率。

附圖說明

圖1為壓鑄機冷卻水可視化控制系統結構示意圖。

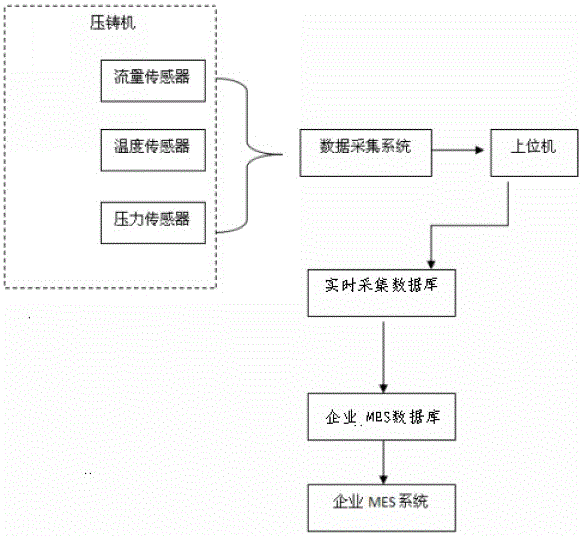

圖2為壓鑄機冷卻水可視化控制系統純水流量控制系統原理圖。

圖1中，1、供水系統、2、供水系統進水管、3、供水系統出水管、4、溫度傳感器、5、壓力傳感器、6、壓鑄機分水器、7、模具分水器、8、流量傳感器。

具體實施方式

下面結合附圖及具體實施例對本發明進行詳細說明。

壓鑄機冷卻水可視化控制系統運行時，來自壓鑄機供水系統1中的水通過壓鑄機供水進水管2進入，到達壓鑄機分水器6內，此時，通過設置在進水管線2上的溫度傳感器4和壓力傳感器5通過控制系統監控進水溫度和壓力，壓鑄機分水器6內的水流通過多條管路進入模具分水器7內，在模具分水器7內的水流通過各水路流向被冷卻的細小型芯內進行冷卻，冷卻后模具分水器7出水端的各條水路分別連接一個流量傳感器8，冷卻水的水流分別通過各自的水路流向壓鑄機分水器6的各條水路，從而實現對模具的每一路冷卻水的流量進行自動監控；當每條獨立的水路中流量值大于設定值時，系統進行報警，控制系統將輸出信號通過顯示終端顯示，壓鑄機停止工作。

具體工作原理是：在壓鑄機需要采集信息的工作單元上安裝數字傳感器，傳感器采用電流模擬量輸出方式，通過自主研發的數據采集系統，將數據采集到上位機，上位機把采集到的數據存儲到上位機SqlServer數據庫，該數據庫與企業MES數據庫實現實時數據傳輸，在企業MES系統平臺上實現對采集數據的實時統計、分析，實現了車間生產過程的數字化、透明化。

在實際生產使用中，如果系統監控到采集的數據超過或低于預先設定的上下限報警值，系統就會實時發出報警信息，或根據需要自動停止設備運行，再通過MES系統終端或手機把具體的故障點及狀態值發送給生產管理人員，及時去調整工藝參數或排除故障。
