本發明涉及熔模精密鑄造領域，尤其涉及一種精鑄型殼澆口杯的潔凈處理裝置。

背景技術：

涂料制殼操作時不可能將型殼澆口杯完全的修理整齊，脫蠟后型殼澆口杯頂面就會存在少量的漿料飛邊、多出的型殼凸起以及松動的沙粒。這些如果不清理干凈，就會在型殼焙燒、澆注的時候落入型殼型腔，存留于鑄件中形成砂眼缺陷，給鑄件精整打磨造成很大麻煩，并且給鑄件精加工帶來很大隱患。如果掉砂出現在精加工面上，就會嚴重影響鑄件的密封性，造成鑄件報廢。

技術實現要素：

本發明要解決的技術問題是提供一種結構簡單、操作簡便、能有效地將型殼澆口杯口部清理干凈、整齊的清潔精鑄型殼澆口杯的裝置。

為解決上述技術問題，本發明采用如下技術方案：

一種清潔精鑄型殼澆口杯的裝置，包括推車、水箱、砂輪盤，水箱固定在推車上，水

箱中裝有清水，水箱內底部固定兩塊交叉設置的擋板，將兩個砂輪盤分別卡裝在水箱內相對的兩個角處，并通過防水粘結劑將砂輪盤粘貼在水箱底部，水箱底部安裝有排水控制閥。

本發明清潔精鑄型殼澆口杯的裝置，其中所述水箱內水位高于砂輪盤上表面30-40mm。

本發明清潔精鑄型殼澆口杯的裝置，其中所述兩個砂輪盤的大小相等，兩個砂輪盤的直徑之和與水箱的長度相等，兩個砂輪盤的直徑之和大于水箱的寬度。

本發明清潔精鑄型殼澆口杯的裝置，其中所述砂輪盤采用碳化硅材質制成。

本發明清潔精鑄型殼澆口杯的裝置，其中所述水箱為鋼制，深度為80-100mm，所述擋板為鋼制的。

本發明清潔精鑄型殼澆口杯的裝置，結構簡單，成本低廉，操作方便，能有效地將型殼澆口杯清理干凈、整齊，杜絕因型殼澆口杯雜質落入鑄件型腔而產生的鑄造缺陷。

下面結合附圖對本發明的清潔精鑄型殼澆口杯的裝置作進一步說明。

附圖說明

圖1為本發明清潔精鑄型殼澆口杯的裝置的結構示意圖。

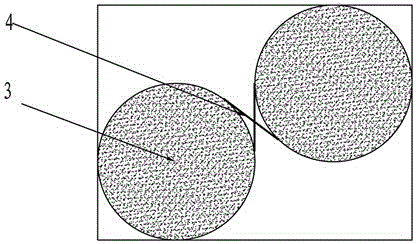

圖2為水箱的俯視圖。

具體實施方式

如圖1和圖2所示，本發明清潔精鑄型殼澆口杯的裝置，包括推車1、水箱2、砂輪盤3。水箱2固定在推車1上，水箱2內底部固定兩塊交叉設置的鋼制擋板4，將兩個砂輪盤3分別卡裝在水箱2內相對的兩個角處，并通過防水粘結劑將砂輪盤3粘貼在水箱內底部。兩個砂輪盤3的大小相等，兩個砂輪盤3的直徑之和與水箱2的長度相等，兩個砂輪盤3的直徑之和大于水箱2的寬度。水箱2中裝有水位適量的清水，水箱2中水位高于砂輪盤3上表面30-40mm。水箱2底部安裝控制閥5，用于排水。砂輪盤3采用碳化硅材質制成，水箱2為鋼制，深度為80-100mm。

本發明清潔精鑄型殼澆口杯的裝置：使用時，先向水箱2里注入清水，將脫蠟后的精鑄型殼澆口杯6置于水箱2中的砂輪盤3上，稍用力來回轉動型殼，通過型殼澆口杯6與砂輪盤3的摩擦轉動，即可清除脫蠟后的型殼澆口杯6上的雜質，諸如少量的漿料飛邊、多出的型殼凸起以及松動的沙粒等。這些清理后的雜質經過水的清洗落在了水箱中，不會粘附在澆口杯表面，澆口杯口部則潔凈平整。

以上所述的實施例僅僅是對本發明的優選實施方式進行描述，并非對本發明的范圍進行限定，在不脫離本發明設計精神的前提下，本領域普通技術人員對本發明的技術方案作出的各種變形和改進，均應落入本發明權利要求書確定的保護范圍內。
