本實用新型涉及金屬加工技術領域，具體為一種金屬表面處理裝置。

背景技術：

目前使用過久且曝光度高的金屬往往容易產生銹斑，常需要人工進行清理，這樣十分耗費人力與精力，如專利CN 204736060 U中公開了一種金屬表面處理裝置，其中通過打磨輪、刷頭和噴頭的設置，讓對金屬表面進行打磨去銹斑的目的，雖然這種結構在一定程度上能達到預期的效果，但是應用的范圍太過狹小，并不能隨意的對不同厚度的金屬進行去銹斑的處理，從而常需要人工的調整打磨、刷頭和噴頭的高度，使得增加金屬處理的工作成本。

技術實現要素：

本實用新型的目的在于提供一種金屬表面處理裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種金屬表面處理裝置，包括殼體，所述殼體內腔的底部固定安裝有運輸裝置，殼體內腔兩側的頂端均固定安裝有驅動板，兩個驅動板的底部均開設有驅動腔，驅動腔的頂部固定安裝有驅動裝置，所述驅動腔的側面滑動連接有滑動板，滑動板的側面固定連接有第三驅動電機，第三驅動電機的輸出軸固定連接有貫穿驅動板側面的絲桿，并且絲桿位于驅動腔內部一端的頂部與驅動裝置的底部相鉸接，絲桿位于兩個驅動板外部的一端套接有絲桿套，絲桿套的底部從左至右依次設置有噴頭、刷頭和打磨輪。

優選的，所述驅動裝置包括固定架，所述固定架的側面卡接有第二驅動電機，第二驅動電機的輸出軸固定連接有轉動盤，轉動盤遠離第二驅動電機的一側偏心安裝有固定柱，固定柱上套接有軸承，軸承的底部固定連接有與絲桿頂部相鉸接的固定桿。

優選的，所述運輸裝置包括支撐桿，所述支撐桿的頂部固定連接有第一驅動電機，第一驅動電機的輸出軸固定連接有轉動導輪，轉動導輪的表面活動連接有運輸帶。

優選的，所述殼體兩側的底端均開設有通孔，并且通孔與運輸裝置相適配。

優選的，所述固定柱的直徑小于軸承的直徑，并且固定柱的表面鋪設有潤滑層。

與現有技術相比，本實用新型的有益效果是：該金屬表面處理裝置，通過噴頭、刷頭和打磨輪的設置，使得打磨輪能對金屬表面的銹斑進行打磨處理，刷頭能對金屬表面打磨落下的銹斑進行掃除，噴頭能對處理過后的金屬表面進行清洗，從而達到處理金屬表面銹斑的效果，通過驅動裝置與絲桿的設置，讓第二驅動電機能帶動著絲桿進行上下移動，從而達到隨金屬厚度進行隨意調整高度的效果，進而在一定程度上降低金屬處理的工作成本。

附圖說明

圖1為本實用新型剖面結構示意圖；

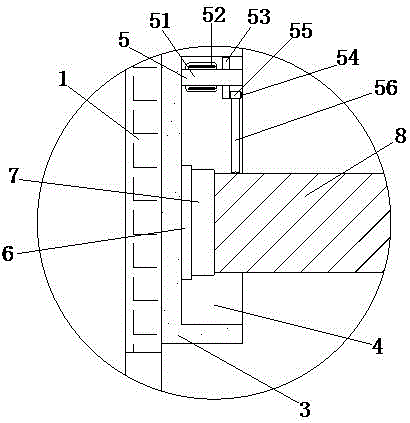

圖2為本實用新型A處放大示意圖。

圖中：1殼體、2運輸裝置、21支撐桿、22第一驅動電機、23轉動導輪、24運輸帶、3驅動板、4驅動腔、5驅動裝置、51固定架、52第二驅動電機、53轉動盤、54固定柱、55軸承、56固定桿、6滑動板、7第三驅動電機、8絲桿、9絲桿套、10噴頭、11刷頭、12打磨輪。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種金屬表面處理裝置，包括殼體1，殼體1內腔的底部固定安裝有運輸裝置2，運輸裝置2包括支撐桿21，支撐桿21的頂部固定連接有第一驅動電機22，第一驅動電機22的輸出軸固定連接有轉動導輪23，轉動導輪23的表面活動連接有運輸帶24，殼體1兩側的底端均開設有通孔，并且通孔與運輸裝置2相適配，殼體1內腔兩側的頂端均固定安裝有驅動板3，兩個驅動板3的底部均開設有驅動腔4，驅動腔4的頂部固定安裝有驅動裝置5，驅動裝置5包括固定架51，固定架51的側面卡接有第二驅動電機52，第二驅動電機52的輸出軸固定連接有轉動盤53，轉動盤53遠離第二驅動電機52的一側偏心安裝有固定柱54，固定柱54上套接有軸承55，固定柱54的直徑小于軸承55的直徑，并且固定柱54的表面鋪設有潤滑層，軸承55的底部固定連接有與絲桿8頂部相鉸接的固定桿56，當打開第二驅動電機52時，第二驅動電機52的輸出軸帶動著轉動盤53進行轉動，使得與轉動盤53相連的固定柱54也能同步進行轉動，從而可以讓固定柱54能通過固定桿56來使絲桿8進行上升與下降的運動，驅動腔4的側面滑動連接有滑動板6，滑動板6的側面固定連接有第三驅動電機7，第三驅動電機7的輸出軸固定連接有貫穿驅動板3側面的絲桿8，并且絲桿8位于驅動腔4內部一端的頂部與驅動裝置5的底部相鉸接，絲桿8位于兩個驅動板3外部的一端套接有絲桿套9，絲桿套9的底部從左至右依次設置有噴頭10、刷頭11和打磨輪12，噴頭10連通有外部的儲水罐，使得儲水罐能放出水讓噴頭10對金屬的表面進行清洗，刷頭11的底端鋪設有毛刷，使得毛刷能對金屬表面的銹斑進行掃除，通過噴頭10、刷頭11和打磨輪12的設置，使得打磨輪12能對金屬表面的銹斑進行打磨處理，刷頭11能對金屬表面打磨落下的銹斑進行掃除，噴頭10能對處理過后的金屬表面進行清洗，從而達到處理金屬表面銹斑的效果，通過驅動裝置5與絲桿8的設置，讓第二驅動電機52能帶動著絲桿8進行上下移動，從而達到隨金屬厚度進行隨意調整高度的效果，進而在一定程度上降低金屬處理的工作成本。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
