本實用新型涉及鑄造技術領域，特別是涉及一種用于在鑄件上鑄造標識內容的標識模組件。

背景技術：

在生產鑄件的過程中，為了產品的管理，通常需要在鑄件上鑄造一些標識內容，例如生產批號等，為了適應標識內容的多樣性和可變性，一般會在模具本體的某一部位設置可更換的標識模，標識模上雕刻有標識內容，當需要改變鑄件的標識內容時，只需從模具本體上拆換標識模即可。

如圖1所示，目前常用的一種標識模是內嵌有磁鐵3的銷柱體，在銷柱體的頂部為雕刻面1，為了安裝該種標識模，模具本體上開設有圓槽，磁鐵3的作用即是將標識模吸附在模具本體上，該種標識模的拆換是通過在雕刻面1一側施加磁力作用將標識模從模具本體的圓槽內吸出，因此，為了防止磁鐵3與模具本體間的吸附力過大，該種標識模還設置有磁性隔絕層2。

上述標識模存在如下弊端：由于要嵌入磁性隔絕層2和磁鐵3，所以加工難度大，制造成本高；由于依靠磁力拆換，所以一旦標識模與模具本體的圓槽的間隙內滲入金屬液，標識模將無法更換，因此上述標識模要求圓槽具有較高的加工精度，增加了模具本體的制造成本；由于受熱膨脹后標識模與圓槽間配合過緊，依靠磁力難以吸出，所以需等待模具本體冷卻后更換，同時冷卻后的模具本體重新工作又需要較長的預熱準備過程，因此嚴重影響了鑄造生產效率。

綜上所述，如何提供一種制造成本低、更換效率高的標識模成為了本領域技術人員亟待解決的技術問題。

技術實現要素：

有鑒于此，本實用新型提供了一種用于在鑄件上鑄造標識內容的標識模組件，該標識模組件結構簡單，制造方便，成本低廉，且可在高溫下更換，無需等待模具本體冷卻，從而有利于保證生產進度不受影響。

為了達到上述目的，本實用新型提供如下技術方案：

一種用于在鑄件上鑄造標識內容的標識模組件，包括：

標識模本體，所述標識模本體包括圓柱體和彈性釘，所述圓柱體的頂端為雕刻面，所述彈性釘位于所述圓柱體的底端中心，并沿所述圓柱體的軸線方向延伸；

與所述標識模本體配合使用的螺釘，所述螺釘的端部中心位置處開設有導向錐槽，所述導向錐槽的底部開設有用于插入所述彈性釘的鎖釘孔，所述鎖釘孔的延伸方向與所述螺釘的軸線平行，且所述鎖釘孔位于所述螺釘的偏心位置。

優選地，在上述標識模組件中，所述螺釘為內六角螺釘。

優選地，在上述標識模組件中，所述彈性釘的末端為錐形。

使用本實用新型提供的標識模組件時，螺釘與模具本體螺紋連接，標識模本體的圓柱體與螺釘同軸布置，標識模本體的彈性釘插入螺釘的鎖釘孔，發生彈性彎折，彎折的彈性釘起到固定作用，防止標識模本體在正常使用時被鑄件帶走。當需要更換標識模本體時，可以旋轉螺釘，將標識模本體頂出。由于頂出作用力較大，能夠克服高溫狀態下膨脹的圓柱體與模具本體間的作用力，所以無需等待模具本體冷卻即可更換，從而有利于保證生產進度不受影響。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據提供的附圖獲得其他的附圖。

圖1是現有技術中的一種標識模的示意圖；

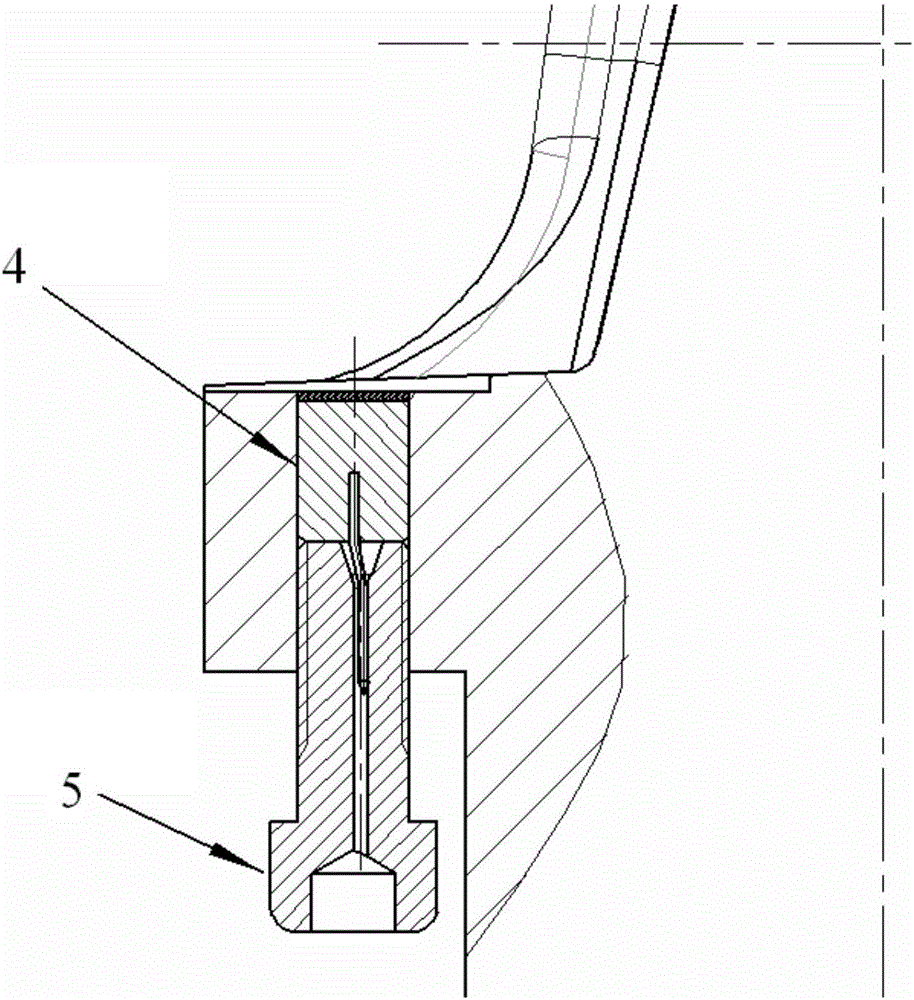

圖2是本實用新型實施例提供的標識模組件的布置示意圖；

圖3是圖2中件4的示意圖；

圖4是圖2中件5的示意圖；

圖5是本實用新型實施例中用于鑄造鑄件的模具本體的示意圖。

圖中標記為：

1、雕刻面；2、磁性隔絕層；3、磁鐵；4、標識模本體；41、雕刻面；42、圓柱體；43、彈性釘；5、螺釘；51、導向錐槽；52、鎖釘孔；6、模具本體；61、標識模安裝部位。

具體實施方式

為了便于理解，下面結合附圖對本實用新型作進一步的描述。

參見圖2～圖5，圖2是本實用新型實施例提供的標識模組件的布置示意圖；圖3是圖2中件4的示意圖；圖4是圖2中件5的示意圖；圖5是本實用新型實施例中用于鑄造鑄件的模具本體的示意圖。

本實用新型實施例提供的用于在鑄件上鑄造標識內容的標識模組件包括標識模本體4和與標識模本體4配合使用的螺釘5，參見圖5和圖2，模具本體6的標識模安裝部位61開設有螺紋孔(圖中為標記)和光孔(圖中為標記)，螺釘5位于螺紋孔內，標識模本體4位于光孔內。

如圖3所示，標識模本體4包括圓柱體42和彈性釘43，圓柱體42的頂端為雕刻面41，彈性釘43位于圓柱體42的底端中心，并沿圓柱體42的軸線方向延伸。

如圖4所示，螺釘5的端部中心位置處開設有導向錐槽51，導向錐槽51的底部開設有用于插入彈性釘43的鎖釘孔52，鎖釘孔52的延伸方向與螺釘5的軸線平行，且鎖釘孔52位于螺釘5的偏心位置。

本實施例中，螺釘5為內六角螺釘，彈性釘43的末端為錐形。

需要說明的是，本說明書中“彈性釘”是指可以發生彈性彎折變形的條棒體。

參見圖5，在正常使用時，彎折的彈性釘43起到固定作用，這樣標識模本體4不會被鑄件帶走，而在需要更換標識模本體4時，只需旋轉螺釘5，將標識模本體4向上頂出。

由于本實用新型中的標識模本體4是由螺釘5頂出，作用力較大，能夠克服高溫狀態下膨脹的圓柱體42與模具本體6間的作用力，所以更換時無需等待模具本體6冷卻，從而有利于保證生產進度不受影響。

另外，利用螺釘5的調節作用，標識模安裝部位61可以適應不同高度的圓柱體42，這樣，可以將原有雕刻面41的標識內容加工切除掉后，重新雕刻標識內容，雖然減小了圓柱體42的高度，但是通過調節螺釘5可以進行補償，保證雕刻面41在模具本體6上的位置不變，因此，本實用新型能夠提高標識模本體4的重復使用率，節省材料，降低成本。

對所公開的實施例的上述說明，使本領域專業技術人員能夠實現或使用本實用新型。對實施例的多種修改對本領域的專業技術人員來說將是顯而易見的，本文中所定義的一般原理可以在不脫離本實用新型的精神或范圍的情況下，在其它實施例中實現。因此，本實用新型將不會被限制于本文所示的實施例，而是要符合與本文所公開的原理和新穎特點相一致的最寬的范圍。
