本發明涉及退火爐技術領域，尤其涉及一種帶除塵裝置的高氫罩式球化退火爐。

背景技術：

目前大多數球化退火爐密封性能不好，造成爐體散熱較快，保溫效果差，使得鋼筋、鋼絲等球類零部件的熱處理速度較慢，且零部件上會有小部分裂紋、銀紋、疏松孔等，致使鋼筋、鋼絲等球類零部件退火熱處理的質量不高。為了解決上述存在的技術問題，本公司設計研究了一種罩式球化退火爐。

技術實現要素：

本發明的目的是為了解決現有技術中存在的缺點，而提出的一種帶除塵裝置的高氫罩式球化退火爐。

為了實現上述目的，本發明采用了如下技術方案：

一種帶除塵裝置的高氫罩式球化退火爐，包括爐體、罩體和煙塵過濾裝置，所述罩體與爐體通過卡塊相通連接，所述卡塊上設置有出風口，所述罩體內對應出風口設置有導板，所述導板與罩體內壁固定連接，所述罩體的側邊頂部設置有抽風管，所述煙塵過濾裝置的輸入端通過引風機用于抽風管連接，所述煙塵過濾裝置的輸出端連接有熱風機，所述熱風機的輸出端通過熱風管與罩體側邊底部連接。

優選地，所述卡塊上設置有螺紋，并通過螺紋與罩體螺旋連接。提高罩體與爐體連接的密封性，保持罩體內的溫度持續時間。

優選地，所述出風口呈弧狀設置，所述出風口的端部設置有密封板。有效通過出風口將爐體燃燒后產生較大的灰塵隔離回爐體內。

優選地，所述抽風管的端部與密封板螺旋連接。引風機通過抽風管將出風口內排出爐體產生的熱風抽離至煙塵過濾裝置，通過煙塵過濾裝置將熱風中的煙塵過濾后再次排入熱風機內，對熱風再次加熱，加熱后的熱風排入罩體內。

優選地，所述罩體內設置有保溫內膽。通過保溫內膽對罩體內的溫度保持，降低罩體內溫度流失的速度。

優選地，所述導板為導熱板，且導板的末端與出風口的底部接觸連接。通過導板將出風口處爐體排出的煙氣熱度導出至罩體內，提高罩體內溫度提升的效率。

本發明中，爐體內通過燃料產生的熱空氣通過出風口排入罩體內，對罩體內的球化部件加熱處理，導板將出風口排出的熱風熱度傳出至罩體內，引風機通過抽風管將出風口內排出爐體產生的熱風抽離至煙塵過濾裝置，通過煙塵過濾裝置將熱風中的煙塵過濾后再次排入熱風機內，對熱風再次加熱，加熱后的熱風排入罩體內，使球化部件在無煙塵的罩體內加熱處理，提高球化部件的質量。該帶除塵裝置的高氫罩式球化退火爐，便于安裝，除塵效果好，使待球化部件在無煙塵的空間內球化，提高球化的質量及效果。

附圖說明

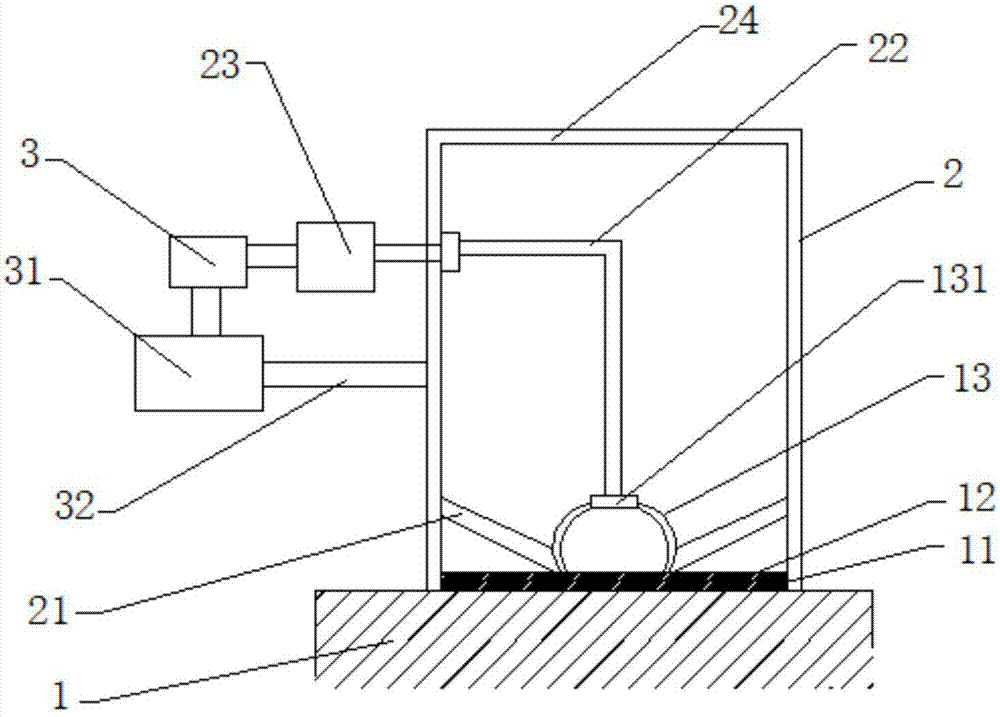

圖1為本發明提出的一種帶除塵裝置的高氫罩式球化退火爐的結構示意圖；

圖2為本發明提出的一種帶除塵裝置的高氫罩式球化退火爐的爆炸結構示意圖；

圖3為本發明提出的一種帶除塵裝置的高氫罩式球化退火爐的a-a結構示意圖。

圖中：1爐體；11卡塊；12螺紋；13出風口；131密封板；2罩體；21導板；22抽風管；23引風機；24保溫內膽；3煙塵過濾裝置；31熱風機。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。

參照圖1-3，一種帶除塵裝置的高氫罩式球化退火爐，包括爐體1、罩體2和煙塵過濾裝置3，所述罩體2與爐體1通過卡塊11相通連接，所述卡塊11上設置有螺紋12，并通過螺紋12與罩體2螺旋連接。提高罩體2與爐體1連接的密封性，保持罩體2內的溫度持續時間。所述卡塊11上設置有出風口13，所述出風口13呈弧狀設置，所述出風口13的端部設置有密封板131。有效通過出風口13將爐體1燃燒后產生較大的灰塵隔離回爐體1內。所述罩體2內對應出風口13設置有導板21，所述導板21與罩體2內壁固定連接，所述罩體2的側邊頂部設置有抽風管22，所述抽風管22的端部與密封板131螺旋連接。引風機23通過抽風管22將出風口13內排出爐體1產生的熱風抽離至煙塵過濾裝置3，通過煙塵過濾裝置3將熱風中的煙塵過濾后再次排入熱風機31內，對熱風再次加熱，加熱后的熱風排入罩體2內。所述煙塵過濾裝置3的輸入端通過引風機23用于抽風管22連接，所述煙塵過濾裝置3的輸出端連接有熱風機31，所述熱風機31的輸出端通過熱風管32與罩體2側邊底部連接。所述罩體2內設置有保溫內膽24。通過保溫內膽24對罩體2內的溫度保持，降低罩體2內溫度流失的速度。所述導板21為導熱板，且導板21的末端與出風口13的底部接觸連接。通過導板21將出風口13處爐體1排出的煙氣熱度導出至罩體2內，提高罩體2內溫度提升的效率。

本發明中，爐體1內通過燃料產生的熱空氣通過出風口13排入罩體2內，對罩體2內的球化部件加熱處理，導板21將出風口13排出的熱風熱度傳出至罩體2內，引風機23通過抽風管22將出風口21內排出爐體1產生的熱風抽離至煙塵過濾裝置3，通過煙塵過濾裝置3將熱風中的煙塵過濾后再次排入熱風機31內，對熱風再次加熱，加熱后的熱風排入罩體2內，使球化部件在無煙塵的罩體2內加熱處理，提高球化部件的質量。

以上所述，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護范圍之內。

技術特征：

技術總結
本發明公開了一種帶除塵裝置的高氫罩式球化退火爐，包括爐體、罩體和煙塵過濾裝置，所述罩體與爐體通過卡塊相通連接，所述卡塊上設置有出風口，所述罩體內對應出風口設置有導板，所述導板與罩體內壁固定連接，所述罩體的側邊頂部設置有抽風管，所述煙塵過濾裝置的輸入端通過引風機用于抽風管連接，所述煙塵過濾裝置的輸出端連接有熱風機，所述熱風機的輸出端通過熱風管與罩體側邊底部連接。該帶除塵裝置的高氫罩式球化退火爐，便于安裝，除塵效果好，使待球化部件在無煙塵的空間內球化，提高球化的質量及效果。

技術研發人員：陳東;沈延剛
受保護的技術使用者：明光市通力工業電爐有限責任公司
技術研發日：2017.05.25
技術公布日：2017.09.29
