本實用新型涉及一種酸洗槽，具體為一種V底高效連續帶鋼酸洗槽。

背景技術：

酸洗槽是現代工業生產中不可或缺的工業生產設備，工業生產中需要對生產的產品、原材料進行除油、除銹、去氧化皮、緩蝕、抑霧等功效，促進頑固氧化皮的清除，特別是熱扎、退火、回火過程中生成的高溫難清除氧化皮，大大縮短清洗時間，同時防止氫脆的產生。

多年來的酸洗設備制作經驗，我們認為防堵、易清洗、少維護、運行成本低和操作簡單是帶鋼酸洗的工藝需求。目前，現有的帶鋼酸洗槽安裝不方便，人工勞動強度大，同時設備的運輸、安裝、維修不便，并且投資與玻璃鋼槽相比較大。

為了解決上述問問題，因此，我們提出一種V底高效連續帶鋼酸洗槽。

技術實現要素：

本實用新型的目的在于提供一種V底高效連續帶鋼酸洗槽，解決了背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種V底高效連續帶鋼酸洗槽，包括槽體、水封蓋和集泥沉淀池，所述槽體頂部設有水封蓋，水封蓋一側通過翻蓋鉸與槽體活動連接，另一側與槽體之間設有水封蓋耳，槽體的底部設有槽底，且槽體內部PP滑動輥做保護，槽底的上表面與槽體的內壁分別設側板和底板，集泥沉淀池設于槽體的底部中間與其相連通，且集泥沉淀池的底部連接安裝設有排污管。

優選地，所述槽沿設置水封槽，外部設有用于加強結構強度的井字型加強筋。

優選地，所述水封蓋內部安裝設有導流板。

優選地，所述水封蓋呈八字形狀，采用PP板制作，內部設有用于加強結構強度的加強筋。

優選地，所述排污管上安裝設有排污閥。

優選地，所述槽底呈V字形結構，

與現有技術相比，本實用新型的有益效果：能夠省去工人日常洗槽時裝蓋卸蓋之繁重工作，大大增加工人工作效率，通過槽體外部設有用于加強結構強度的井字型加強筋,使得酸洗槽強度增大，同時設備非常輕便，對設備的運輸、安裝、維修均比較有利，并且投資與玻璃鋼槽相比較少。

附圖說明

圖1為本實用新型剖面結構示意圖；

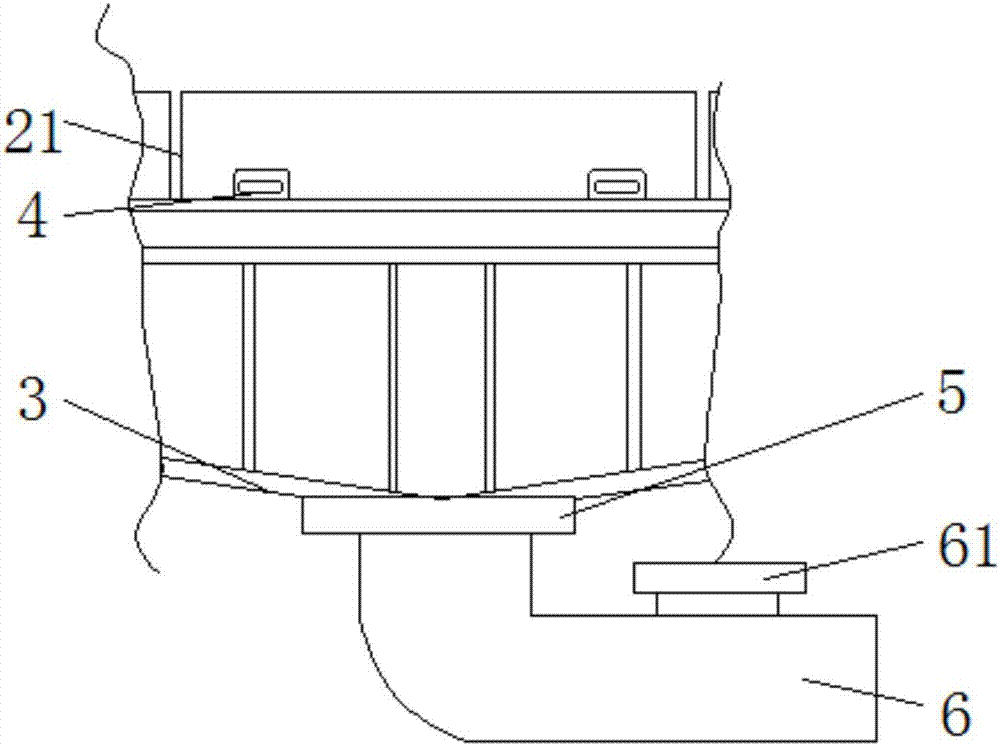

圖2為本實用新型正面結構示意圖；

圖中：1-槽體，2-水封蓋，21-導流板，3-槽底，4-水封蓋耳，5-集泥沉淀池，6-排污管，61-排污閥，7-側板，8-底板，9-翻蓋鉸，10-井型加強筋。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種V底高效連續帶鋼酸洗槽，包括槽體1、水封蓋2和集泥沉淀池5，所述槽體1頂部設有水封蓋2，水封蓋2一側通過翻蓋鉸9與槽體1活動連接，另一側與槽體1之間設有水封蓋耳4，槽體1的底部設有槽底3，且槽體1內部PP滑動輥做保護，槽底3的上表面與槽體1的內壁分別設側板7和底板8，集泥沉淀池5設于槽體1的底部中間與其相連通，且集泥沉淀池5的底部連接安裝設有排污管6。

本實用新型的工作原理機改進在于：所述槽沿設置水封槽，外部設有用于加強結構強度的井字型加強筋10，所述水封蓋2內部安裝設有導流板21，槽底3呈V字形結構，所述水封蓋2呈八字形狀，采用PP板制作，內部設有用于加強結構強度的加強筋，所述排污管6上安裝設有排污閥61，槽體1尺寸可根據用戶的需要來制作，槽寬尺寸為0.5～2米，槽體長度尺寸為30～100米，采用V型槽底，清槽方便，槽內用耐磨耐酸高分子PP滑動輥做保護，不但耐磨還有效地保護了帶鋼對槽體1的沖擊。槽沿設置水封槽，用水封蓋2與之密封，可有效防止酸霧逸出，水封蓋2內設有導流板21，有效地蓋頂冷凝酸返流槽中，本水封蓋2為翻蓋鉸式槽蓋，省去工人日常洗槽時裝蓋卸蓋之繁重工作，大大增加工人工作效率。槽體1外部設有用于加強結構強度的井字型加強筋10,使得酸洗槽強度增大。由于PP的比重(密度)僅為1.1～1.3，是樹脂中較輕的材料，所以本設備非常輕便，對設備的運輸、安裝、維修均比較有利，并且投資與玻璃鋼槽相比較少。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
