本申請涉及裝修，尤其是一種墻面清除機。

背景技術：

1、裝修又稱裝潢或裝飾。是指在一定區域和范圍內進行的，包括水電施工、墻體、地板、天花板、景觀等所實現的，依據一定設計理念和美觀規則形成的一整套施工方案和設計方案，是對住宅、橋梁、體育館、寺廟等等用石材，木材等建筑材料搭建的一種供人居住和使用的物體用各種材料對其進行外部面貌或者內部環境的美化和改進，使其更具有情調，更同時具有居住和商業價值。裝修時墻面常需翻新處理，把舊的墻壁打磨掉，重新再裝修，或者是把光滑的墻面打磨粗糙，此時，需要手動對墻面進行清除打磨，或使用墻面清除機進行操作。

2、現有的墻面清除機使用時，由于墻面清除工作量大，打磨盤容易出現磨損，不便于對打磨盤進行安裝和拆卸，且當打磨盤與墻面進行硬性接觸時，打磨盤容易對墻面造成損傷，同時打磨盤容易受到?jīng)_擊，導致?lián)p壞。因此，針對上述問題提出一種墻面清除機。

技術實現思路

1、在本實施例中提供了一種墻面清除機用于解決現有的墻面清除機使用時，由于墻面清除工作量大，打磨盤容易出現磨損，不便于對打磨盤進行安裝和拆卸，且當打磨盤與墻面進行硬性接觸時，打磨盤容易對墻面造成損傷，同時打磨盤容易受到?jīng)_擊，導致?lián)p壞的問題。

2、根據本申請的一個方面，提供了一種墻面清除機，包括底座和安裝架，所述安裝架的內部設置有兩個拆裝組件，所述拆裝組件包括連接板、插接塊和連接桿，所述安裝架的內部開設有兩個固定槽，兩個所述固定槽的內腔均滑動連接有連接板，所述連接板的兩側分別固定安裝有連接桿和插接塊，所述連接桿的頂端延伸至安裝架的外端固定安裝有拉板；

3、所述底座的頂端固定安裝有固定架，所述固定架上設置有升降組件，所述升降組件包括絲桿、活動塊和限位桿，所述底座的內腔開設有安裝槽，所述安裝槽的內腔固定安裝有電機，所述電機的輸出軸延伸至底座的頂端固定安裝有絲桿，所述絲桿上螺紋連接有活動塊，所述底座的與固定架之間固定安裝有兩個限位桿，兩個所述限位桿與同一個活動塊滑動連接；

4、所述活動塊的一側固定安裝有安裝殼，所述安裝殼的內腔固定安裝有電機，所述電機的輸出軸固定安裝有固定板，所述固定板的一側固定安裝有多個等距離分布的阻尼器，多個所述阻尼器的一端固定安裝至同一個安裝架，多個所述阻尼器的外表面均套接有彈簧，所述彈簧的兩端分別與安裝架以及固定板固定連接。

5、進一步地，所述連接桿的外表面套接有彈簧，所述彈簧的兩端分別與連接板以及固定槽固定連接。

6、進一步地，所述安裝架的一側開設有兩個定位槽，兩個所述定位槽的內部均插接有定位塊，兩個所述定位塊的一側固定安裝至同一個安裝板，所述安裝板的一側固定安裝有打磨盤。

7、進一步地，兩個所述定位塊的一側均開設有插接槽，兩個所述插接塊分別與兩個插接槽插接。

8、進一步地，所述安裝架的內部開設有四個滑槽，所述固定板上固定安裝有四個滑塊，四個所述滑塊分別與四個滑槽滑動連接。

9、進一步地，所述底座的底端固定安裝有剎車萬向輪，所述剎車萬向輪的數量有四個。

10、通過本申請上述實施例，通過設置拆裝組件，同時拉動兩個拉板，拉板通過連接桿帶動連接板在固定槽的內部滑動，第二彈簧受到擠壓，連接板帶動插接塊遠離插接槽，使得定位塊遠離定位槽，可以將打磨盤從安裝架上快速拆卸，然后更換新的打磨盤，提高了工作效率，延長了設備的使用壽命；通過在多個阻尼器和彈簧的作用下，當打磨盤與墻面接觸時，可以起到減緩沖擊的作用，有效避免對墻面的損傷，保護墻面不受損傷，同時還可以減少對打磨盤的沖擊，降低磨損。

技術特征：

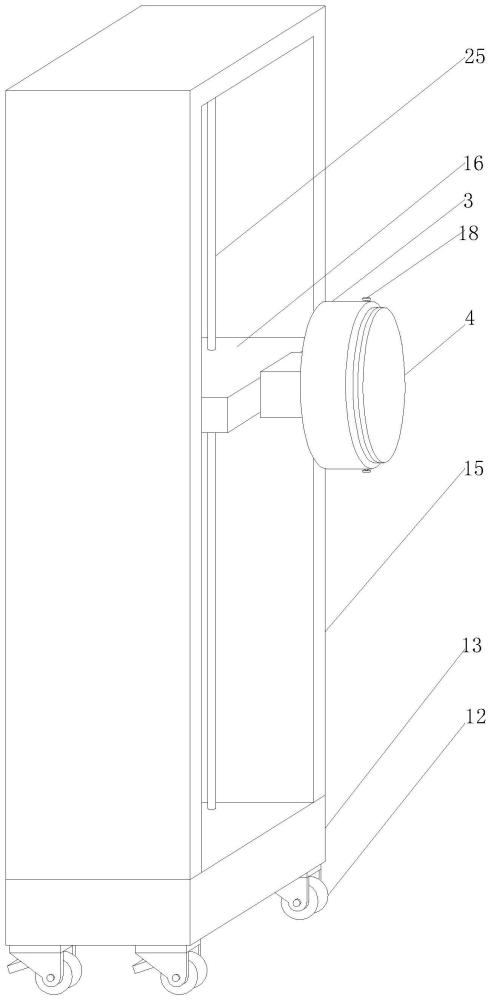

1.一種墻面清除機，包括底座(13)和安裝架(3)，其特征在于：所述安裝架(3)的內部設置有兩個拆裝組件，所述拆裝組件包括連接板(21)、插接塊(23)和連接桿(19)，所述安裝架(3)的內部開設有兩個固定槽，兩個所述固定槽的內腔均滑動連接有連接板(21)，所述連接板(21)的兩側端分別固定安裝有連接桿(19)和插接塊(23)，所述連接桿(19)的頂端延伸至安裝架(3)的外端固定安裝有拉板(18)；

2.根據權利要求1所述的墻面清除機，其特征在于：所述連接桿(19)的外表面套接有第二彈簧(20)，所述第二彈簧(20)的兩端分別與連接板(21)以及固定槽固定連接。

3.根據權利要求1所述的墻面清除機，其特征在于：所述安裝架(3)的一側開設有兩個定位槽(22)，兩個所述定位槽(22)的內部均插接有定位塊(9)，兩個所述定位塊(9)的一側固定安裝至同一個安裝板(7)，所述安裝板(7)的一側固定安裝有打磨盤(4)。

4.根據權利要求3所述的墻面清除機，其特征在于：兩個所述定位塊(9)的一側均開設有插接槽(24)，兩個所述插接塊(23)分別與兩個插接槽(24)插接。

5.根據權利要求1所述的墻面清除機，其特征在于：所述安裝架(3)的內部開設有四個滑槽，所述固定板(6)上固定安裝有四個滑塊(2)，四個所述滑塊(2)分別與四個滑槽滑動連接。

6.根據權利要求1所述的墻面清除機，其特征在于：所述底座(13)的底端固定安裝有剎車萬向輪(12)，所述剎車萬向輪(12)的數量有四個。

技術總結
本申請公開了一種墻面清除機，包括底座、固定板和安裝架，所述安裝架的內部設置有兩個拆裝組件，所述拆裝組件包括連接板、插接塊和連接桿，所述安裝架的內部開設有兩個固定槽，兩個所述固定槽的內腔均滑動連接有連接板。通過設置拆裝組件，同時拉動兩個拉板，拉板通過連接桿帶動連接板在固定槽的內部滑動，第二彈簧受到擠壓，連接板帶動插接塊遠離插接槽，使得定位塊遠離定位槽，可以將打磨盤從安裝架上快速拆卸，然后更換新的打磨盤，提高了工作效率，延長了設備的使用壽命；通過在多個阻尼器和彈簧的作用下，當打磨盤與墻面接觸時，可以起到減緩沖擊的作用，有效避免對墻面的損傷，保護墻面不受損傷，同時還可以減少對打磨盤的沖擊，降低磨損。

技術研發人員：余太河,王雪
受保護的技術使用者：衢州市藍森裝飾工程有限公司
技術研發日：20240228
技術公布日：2025/4/28
