本技術屬于輸送設備領域，具體為一種金屬錠澆鑄生產線。

背景技術：

1、金屬鑄錠需要先將金屬融化，再將融化的金屬液倒入模具中，大重量金屬模具在運輸過程中常常會出現輸送不平穩導致模具在輸送過程中發生振蕩、沖擊等現象，使金屬液從模具中溢出，從而使模具內金屬的重量不符合要求而只能返工重新融化鑄錠，大大降低了生產效率，有待改進。為滿足輸送大重量模具的效果，需要設計一種能夠穩定輸送、避免移動過程中因振蕩沖擊導致金屬熔融液溢出的結構。

技術實現思路

1、本實用新型的目的是克服現有技術的缺點，提供一種金屬錠澆鑄生產線。

2、本實用新型采用如下技術方案：

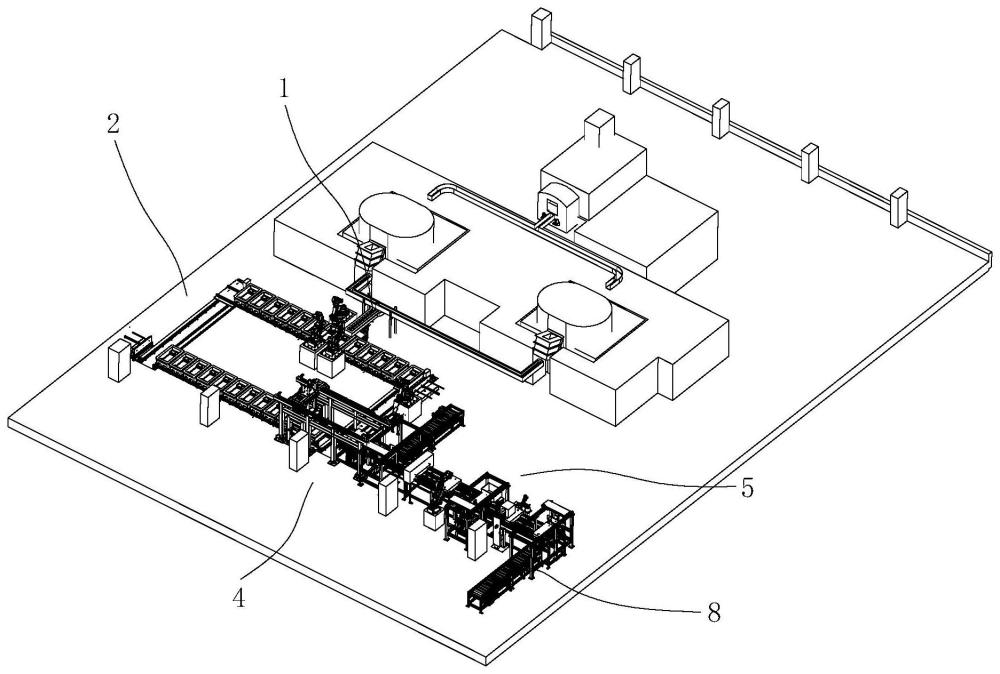

3、一種金屬錠澆鑄生產線，包括溜槽、模具循環輸送裝置和脫模裝置，溜槽與熔煉爐連接，模具循環輸送裝置在溜槽于脫模裝置之間循環輸送模具，脫模裝置設置在模具循環輸送裝置對模具中的金屬錠脫模，其特征在于：模具循環輸送裝置包括澆鑄輸送軌道、冷卻輸送軌道、模具、移動座、行動機構，澆鑄輸送軌道與冷卻輸送軌道首尾互相連接；循環移動在澆鑄輸送軌道和冷卻輸送軌道上；移動座可移動設置在澆鑄輸送軌道和冷卻輸送軌道上，模具設置在移動座上；行動機構設置在移動座底部與澆鑄輸送軌道、冷卻輸送軌道相對，帶動移動座在其上移動。

4、優選的，所述澆鑄輸送軌道與所述冷卻輸送軌道橫截面為工字型，包括位于上下兩端且向外凸出的上腿部與下腿部和連接在上、下腿部之間的腰部；所述行動機構包括支架、行動輪和輔助輪，支架設置在移動座底部；行動輪設置在支架上且底面可移動設置在軌道上可與上腿部頂面接觸；輔助輪設置有一對，設置在支架上并分布位于軌道兩側，輔助輪從支架上向內延伸至頂面與上腿部的底面接觸的位置。

5、優選的，所述模具循環輸送裝置還包括轉運機構，轉運機構分別連接澆鑄輸送軌道兩端，向冷卻輸送軌道輸出模具與輸入空模具，轉運機構包括轉運軌道、轉運小車和推送組件，轉運軌道設置有兩個，分別與所述澆鑄輸送軌道和所述冷卻輸送軌道首尾連接；轉運小車設置有兩個，同步移動設置在轉運軌道上分別接收和輸出模具；推送組件設置在轉運軌道一側，并位于澆鑄輸送軌道或冷卻輸送軌道輸入端，可將轉運小車上的模具推入澆鑄輸送軌道或冷卻輸送軌道上。

6、優選的，所述轉運小車上設置有可分別與澆鑄輸送軌道與冷卻輸送軌道對接且截面形狀相同的過渡軌道。

7、優選的，所述行動機構還包括一對限位輪，限位輪可轉動設置在支架上且轉動軸線垂直于底面，兩限位輪可分別與所述過渡軌道或澆鑄輸送軌道或冷卻輸送軌道的上腿部左右兩側接觸。

8、優選的，所述支架位于所述澆鑄輸送軌道與冷卻輸送軌道兩側，從所述移動座底部垂直向下延伸至輸送軌道上方，支架之間成型有水平延伸的轉軸，所述行動輪可轉動設置在轉軸上。

9、優選的，所述支架底部向下延伸有延伸部，延伸部底面低于軌道上腿部的底面且高于軌道下腿部的頂面，延伸部的相對面上向內延伸成形有輔助軸，所述輔助輪可轉動設置輔助軸上與軌道上腿部的底面接觸。

10、優選的，所述支架兩側向內水平延伸成型有安裝臺，安裝臺上垂直設置有限位軸，所述限位輪可轉動設置在限位軸上與所述轉運軌道上腿部的左右側面接觸。

11、優選的，所述移動座頂面成型有四個限制模具位置的限位框架。

12、優選的，所述澆鑄輸送軌道和所述冷卻輸送軌道沿輸送方向向下傾斜，所述轉運軌道沿輸送模具方向向上傾斜設置并連接在澆鑄輸送軌道與冷卻輸送軌道之間。

13、由上述對本實用新型的描述可知，與現有技術相比，本實用新型的有益效果是：行動輪與輔助輪貼合在輸送軌道上腿部的上下兩側，使移動座移動時更加平穩，能夠有效避免輸送過程中產生振蕩與沖擊；

14、為了便于模具轉運，輸送模具變向移動時，不采用拐彎的方式，所以采用將移動座移動至與輸送軌道對接的過渡軌道上，再通過轉運小車進行變向移動，避免因拐彎時離心力作用導致金屬液溢出；

15、由于轉運小車移動方向垂直與過渡軌道，為保證輸送時的穩定性，在支架上設置可與過渡軌道上腿部兩側接觸的限位輪，避免模具在轉運軌道上移動時支架與過渡軌道產生摩擦，提高設備的使用壽命。

技術特征：

1.一種金屬錠澆鑄生產線，包括溜槽、模具循環輸送裝置和脫模裝置，溜槽與熔煉爐連接，模具循環輸送裝置在溜槽于脫模裝置之間循環輸送模具，脫模裝置設置在模具循環輸送裝置對模具中的金屬錠脫模，其特征在于：模具循環輸送裝置包括澆鑄輸送軌道、冷卻輸送軌道、模具、移動座、行動機構，澆鑄輸送軌道與冷卻輸送軌道首尾互相連接；循環移動在澆鑄輸送軌道和冷卻輸送軌道上；移動座可移動設置在澆鑄輸送軌道和冷卻輸送軌道上，模具設置在移動座上；行動機構設置在移動座底部與澆鑄輸送軌道、冷卻輸送軌道相對，帶動移動座在其上移動。

2.根據權利要求1所述的一種金屬錠澆鑄生產線，其特征在于：所述澆鑄輸送軌道與所述冷卻輸送軌道橫截面為工字型，包括位于上下兩端且向外凸出的上腿部與下腿部和連接在上、下腿部之間的腰部；所述行動機構包括支架、行動輪和輔助輪，支架設置在移動座底部；行動輪設置在支架上且底面可移動設置在軌道上可與上腿部頂面接觸；輔助輪設置有一對，設置在支架上并分布位于軌道兩側，輔助輪從支架上向內延伸至頂面與上腿部的底面接觸的位置。

3.根據權利要求2所述的一種金屬錠澆鑄生產線，其特征在于：所述模具循環輸送裝置還包括轉運機構，轉運機構分別連接澆鑄輸送軌道兩端，向冷卻輸送軌道輸出模具與輸入空模具，轉運機構包括轉運軌道、轉運小車和推送組件，轉運軌道設置有兩個，分別與所述澆鑄輸送軌道和所述冷卻輸送軌道首尾連接；轉運小車設置有兩個，同步移動設置在轉運軌道上分別接收和輸出模具；推送組件設置在轉運軌道一側，并位于澆鑄輸送軌道或冷卻輸送軌道輸入端，可將轉運小車上的模具推入澆鑄輸送軌道或冷卻輸送軌道上。

4.根據權利要求3所述的一種金屬錠澆鑄生產線，其特征在于：所述轉運小車上設置有可分別與澆鑄輸送軌道與冷卻輸送軌道對接且截面形狀相同的過渡軌道。

5.根據權利要求4所述的一種金屬錠澆鑄生產線，其特征在于：所述行動機構還包括一對限位輪，限位輪可轉動設置在支架上且轉動軸線垂直于底面，兩限位輪可分別與所述過渡軌道或澆鑄輸送軌道或冷卻輸送軌道的上腿部左右兩側接觸。

6.根據權利要求4所述的一種金屬錠澆鑄生產線，其特征在于：所述支架位于所述澆鑄輸送軌道與冷卻輸送軌道兩側，從所述移動座底部垂直向下延伸至輸送軌道上方，支架之間成型有水平延伸的轉軸，所述行動輪可轉動設置在轉軸上。

7.根據權利要求5所述的一種金屬錠澆鑄生產線，其特征在于：所述支架底部向下延伸有延伸部，延伸部底面低于軌道上腿部的底面且高于軌道下腿部的頂面，延伸部的相對面上向內延伸成形有輔助軸，所述輔助輪可轉動設置輔助軸上與軌道上腿部的底面接觸。

8.根據權利要求5所述的一種金屬錠澆鑄生產線，其特征在于：所述支架兩側向內水平延伸成型有安裝臺，安裝臺上垂直設置有限位軸，所述限位輪可轉動設置在限位軸上與所述轉運軌道上腿部的左右側面接觸。

9.根據權利要求1所述的一種金屬錠澆鑄生產線，其特征在于：所述移動座頂面成型有四個限制模具位置的限位框架。

10.根據權利要求3所述的一種金屬錠澆鑄生產線，其特征在于：所述澆鑄輸送軌道和所述冷卻輸送軌道沿輸送方向向下傾斜，所述轉運軌道沿輸送模具方向向上傾斜設置并連接在澆鑄輸送軌道與冷卻輸送軌道之間。

技術總結
一種金屬錠澆鑄生產線，包括溜槽、模具循環輸送裝置和脫模裝置，溜槽與熔煉爐連接，模具循環輸送裝置在溜槽于脫模裝置之間循環輸送模具，脫模裝置設置在模具循環輸送裝置對模具中的金屬錠脫模。模具循環輸送裝置包括澆鑄輸送軌道、冷卻輸送軌道、模具、移動座、行動機構，澆鑄輸送軌道與冷卻輸送軌道首尾互相連接；循環移動在澆鑄輸送軌道和冷卻輸送軌道上；移動座可移動設置在澆鑄輸送軌道和冷卻輸送軌道上，模具設置在移動座上；行動機構設置在移動座底部與澆鑄輸送軌道、冷卻輸送軌道相對，帶動移動座在其上移動。循環生產金屬錠，提高生產效率。

技術研發人員：王杰章,黃斌
受保護的技術使用者：福建省微柏工業機器人有限公司
技術研發日：20240319
技術公布日：2025/4/28
