本發明屬于管道鑄造，具體的說是一種鋁合金管道低壓鑄造裝置。

背景技術：

1、鋁合金管道低壓鑄造是一種先進的鑄造工藝，主要用于生產高質量、高精度的鋁合金管道零件，其工藝原理是在密封的坩堝或保溫爐中，通入干燥的壓縮空氣或惰性氣體，使鋁合金液在氣體壓力的作用下，沿升液管進入模具型腔，并平穩地充滿整個模具，待鑄件完全凝固后，解除液面上的氣體壓力，使升液管中未凝固的鋁合金液體流回坩堝或保溫爐，最后打開模具取出鑄件。

2、公告號為cn117213239b的一項中國專利公開了一種耐磨管道鑄造裝置，通過控制側殼的扣合，從而形成燒結爐，對模具進行燒結，控制側殼遠離時，則便于進行模具的更換，通過限位齒條和側支架的嚙合關系，來限制燒結區的模具組件的移動，從而避免燒結時模具的晃動。

3、目前現有技術中，在進行鋁合金管道低壓鑄造時，鋁合金管道鑄造模具一般由兩個半模具組成，利用螺栓等連接件將兩個半模具組合在一起，構成完整模具后，向模具中加入鋁液進行鑄造工作，在進行脫模時，需要先解除螺栓等連接件對半模具間的固定，之后再將兩個半模具分開進行脫模，這種鑄造方式在脫模時會比較繁瑣，影響工作效率。

4、為此，本發明提供一種鋁合金管道低壓鑄造裝置。

技術實現思路

1、為了彌補現有技術的不足，解決背景技術中所提出的至少一個技術問題。

2、本發明解決其技術問題所采用的技術方案是：本發明所述的一種鋁合金管道低壓鑄造裝置，包括工作臺，還包括若干個模具組件，所述模具組件包括定位模具，所述定位模具固定安裝于工作臺的內壁，所述工作臺的內壁固定安裝有若干個弧形彈性伸縮桿a，所述工作臺的內壁滑動安裝有若干個滑動模具，若干個所述滑動模具的外壁分別與若干個弧形彈性伸縮桿a的一端固定連接，若干個所述滑動模具的外壁分別與若干個定位模具的外壁貼合，所述定位模具的內壁固定安裝有芯軸，若干個所述滑動模具之間設置有驅動組件。

3、優選的，所述驅動組件包括固定安裝于工作臺底部的驅動電機，所述驅動電機的輸出軸貫穿工作臺固定安裝有轉臺，所述轉臺的外壁與工作臺的內壁轉動連接，所述轉臺的外壁固定安裝有若干個外框，所述外框的內壁固定安裝有扭簧軸，所述扭簧軸的外壁且位于外框的內側固定安裝有撥動板，所述滑動模具的外壁固定安裝有受力塊。

4、優選的，所述工作臺的頂部固定安裝有導軌，所述滑動模具的外壁固定安裝有滑塊，所述滑塊的外壁與導軌的內壁滑動連接。

5、優選的，所述定位模具和滑動模具的外壁均固定安裝有定位架，所述定位架的內壁滑動安裝有滑桿，所述滑桿的一端固定安裝有橡膠頭，若干個所述橡膠頭的外壁分別與定位模具和滑動模具的外壁抵觸，所述滑桿的外壁固定安裝有圓板，所述圓板和定位架之間且位于滑桿的外側固定安裝有彈性件，所述滑桿遠離橡膠頭的一端設置有拉動組件。

6、優選的，所述拉動組件包括與滑桿固定連接的圓環，所述圓環的內壁滑動安裝有受力桿，所述受力桿的一端固定安裝有配重塊，所述配重塊搭接于圓環的頂部，所述轉臺的頂部固定安裝有若干個支架，所述支架的外壁固定安裝有弧形驅動板。

7、優選的，所述定位架的內壁固定安裝有限位桿，所述圓板的外壁固定安裝有限位板，所述限位板的內壁與限位桿的外壁滑動連接。

8、優選的，所述定位模具的頂部固定安裝有支撐座，所述支撐座的內壁轉動安裝有翻轉板，所述翻轉板和支撐座之間固定安裝有弧形彈性伸縮桿b，所述翻轉板的外壁固定安裝有壓板，所述壓板的內壁轉動安裝有壓輥，所述壓輥位于滑動模具的上方，所述翻轉板的一側設置有擠壓組件。

9、優選的，所述擠壓組件包括連接架，所述連接架的外壁與滑動模具的外壁固定連接，所述連接架遠離滑動模具的一端外壁固定安裝有抵板。

10、優選的，所述工作臺的下方設置有料箱，所述料箱與定位模具之間連通有輸送管，所述料箱的頂部與工作臺的底部之間固定安裝有若干個支撐柱，所述工作臺的底部固定安裝有若干個支撐腿。

11、優選的，所述支撐腿的外壁滑動安裝有滑環，所述支撐腿的內壁滑動安裝有升降板，所述升降板的外壁與滑環的內壁固定連接，所述升降板的頂部與支撐腿的內壁之間固定安裝有自動伸縮桿，所述滑環的外壁固定安裝有支撐板，所述支撐板的頂部固定安裝有定位環，若干個所述定位環分別位于若干個定位模具的下方。

12、本發明的有益效果如下：

13、1.本發明所述的一種鋁合金管道低壓鑄造裝置，通過設置的模具組件和驅動組件等結構，進行脫模時，在驅動組件的作用下使滑動模具與定位模具分離，滑動模具離開定位模具后，定位模具的底部會處于打開狀態，此時鑄造好的管道可以通過定位模具的底部取出，從而達到便于脫模的效果。

14、2.本發明所述的一種鋁合金管道低壓鑄造裝置，通過設置的滑桿、橡膠頭和拉動組件等結構，在拉動組件的作用下使滑桿帶動橡膠頭對定位模具和滑動模具進行敲擊，在鋁液注入模具時，通過振動可以進一步提高材料的密實度，增強管道的強度和耐久性，當管道成型之后，通過振動可以使管道與模具之間的粘附力消失，進而防止脫模時造成管道拉傷，提高裝置的脫模效果。

15、3.本發明所述的一種鋁合金管道低壓鑄造裝置，通過設置的翻轉板、壓輥和擠壓組件等結構，在脫模時，擠壓組件對翻轉板進行擠壓使其向下翻轉，從而使壓板下移，壓板下移時會帶動壓輥下移，壓輥下移時會對成型的管道進行擠壓，將管道從定位模具的內側擠出，從而達到自動脫模的效果。

技術特征：

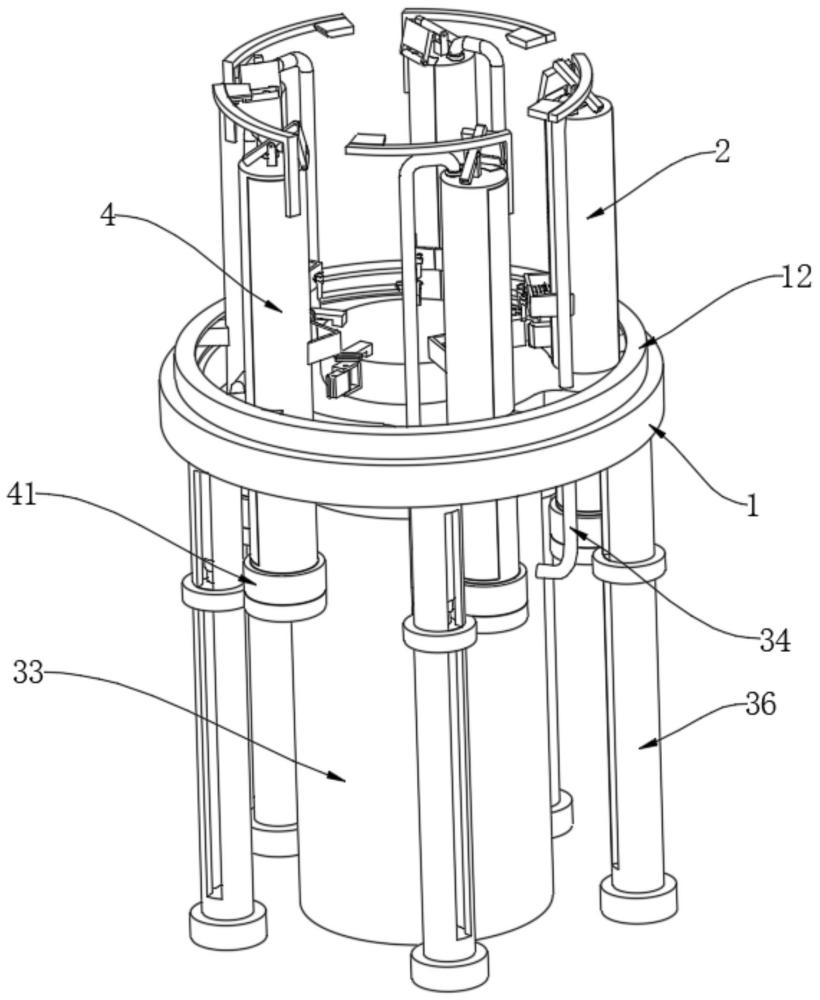

1.一種鋁合金管道低壓鑄造裝置，包括工作臺（1），其特征在于：還包括若干個模具組件，所述模具組件包括定位模具（2），所述定位模具（2）固定安裝于工作臺（1）的內壁，所述工作臺（1）的內壁固定安裝有若干個弧形彈性伸縮桿a（3），所述工作臺（1）的內壁滑動安裝有若干個滑動模具（4），若干個所述滑動模具（4）的外壁分別與若干個弧形彈性伸縮桿a（3）的一端固定連接，若干個所述滑動模具（4）的外壁分別與若干個定位模具（2）的外壁貼合，所述定位模具（2）的內壁固定安裝有芯軸（5），若干個所述滑動模具（4）之間設置有驅動組件。

2.根據權利要求1所述的一種鋁合金管道低壓鑄造裝置，其特征在于：所述驅動組件包括固定安裝于工作臺（1）底部的驅動電機（6），所述驅動電機（6）的輸出軸貫穿工作臺（1）固定安裝有轉臺（7），所述轉臺（7）的外壁與工作臺（1）的內壁轉動連接，所述轉臺（7）的外壁固定安裝有若干個外框（8），所述外框（8）的內壁固定安裝有扭簧軸（9），所述扭簧軸（9）的外壁且位于外框（8）的內側固定安裝有撥動板（10），所述滑動模具（4）的外壁固定安裝有受力塊（11）。

3.根據權利要求2所述的一種鋁合金管道低壓鑄造裝置，其特征在于：所述工作臺（1）的頂部固定安裝有導軌（12），所述滑動模具（4）的外壁固定安裝有滑塊（13），所述滑塊（13）的外壁與導軌（12）的內壁滑動連接。

4.根據權利要求3所述的一種鋁合金管道低壓鑄造裝置，其特征在于：所述定位模具（2）和滑動模具（4）的外壁均固定安裝有定位架（14），所述定位架（14）的內壁滑動安裝有滑桿（15），所述滑桿（15）的一端固定安裝有橡膠頭（16），若干個所述橡膠頭（16）的外壁分別與定位模具（2）和滑動模具（4）的外壁抵觸，所述滑桿（15）的外壁固定安裝有圓板（17），所述圓板（17）和定位架（14）之間且位于滑桿（15）的外側固定安裝有彈性件（18），所述滑桿（15）遠離橡膠頭（16）的一端設置有拉動組件。

5.根據權利要求4所述的一種鋁合金管道低壓鑄造裝置，其特征在于：所述拉動組件包括與滑桿（15）固定連接的圓環（19），所述圓環（19）的內壁滑動安裝有受力桿（20），所述受力桿（20）的一端固定安裝有配重塊（21），所述配重塊（21）搭接于圓環（19）的頂部，所述轉臺（7）的頂部固定安裝有若干個支架（22），所述支架（22）的外壁固定安裝有弧形驅動板（23）。

6.根據權利要求5所述的一種鋁合金管道低壓鑄造裝置，其特征在于：所述定位架（14）的內壁固定安裝有限位桿（24），所述圓板（17）的外壁固定安裝有限位板（25），所述限位板（25）的內壁與限位桿（24）的外壁滑動連接。

7.根據權利要求6所述的一種鋁合金管道低壓鑄造裝置，其特征在于：所述定位模具（2）的頂部固定安裝有支撐座（26），所述支撐座（26）的內壁轉動安裝有翻轉板（27），所述翻轉板（27）和支撐座（26）之間固定安裝有弧形彈性伸縮桿b（28），所述翻轉板（27）的外壁固定安裝有壓板（29），所述壓板（29）的內壁轉動安裝有壓輥（30），所述壓輥（30）位于滑動模具（4）的上方，所述翻轉板（27）的一側設置有擠壓組件。

8.根據權利要求7所述的一種鋁合金管道低壓鑄造裝置，其特征在于：所述擠壓組件包括連接架（31），所述連接架（31）的外壁與滑動模具（4）的外壁固定連接，所述連接架（31）遠離滑動模具（4）的一端外壁固定安裝有抵板（32）。

9.根據權利要求8所述的一種鋁合金管道低壓鑄造裝置，其特征在于：所述工作臺（1）的下方設置有料箱（33），所述料箱（33）與定位模具（2）之間連通有輸送管（34），所述料箱（33）的頂部與工作臺（1）的底部之間固定安裝有若干個支撐柱（35），所述工作臺（1）的底部固定安裝有若干個支撐腿（36）。

10.根據權利要求9所述的一種鋁合金管道低壓鑄造裝置，其特征在于：所述支撐腿（36）的外壁滑動安裝有滑環（37），所述支撐腿（36）的內壁滑動安裝有升降板（38），所述升降板（38）的外壁與滑環（37）的內壁固定連接，所述升降板（38）的頂部與支撐腿（36）的內壁之間固定安裝有自動伸縮桿（39），所述滑環（37）的外壁固定安裝有支撐板（40），所述支撐板（40）的頂部固定安裝有定位環（41），若干個所述定位環（41）分別位于若干個定位模具（2）的下方。

技術總結
本發明屬于管道鑄造技術領域，具體的說是一種鋁合金管道低壓鑄造裝置，包括工作臺，還包括若干個模具組件，所述模具組件包括定位模具，所述定位模具固定安裝于工作臺的內壁，所述工作臺的內壁固定安裝有若干個弧形彈性伸縮桿A，所述工作臺的內壁滑動安裝有若干個滑動模具，若干個所述滑動模具的外壁分別與若干個弧形彈性伸縮桿A的一端固定連接，若干個所述滑動模具的外壁分別與若干個定位模具的外壁貼合。通過設置的模具組件和驅動組件等結構，進行脫模時，在驅動組件的作用下使滑動模具與定位模具分離，滑動模具離開定位模具后，定位模具的底部會處于打開狀態，此時鑄造好的管道可以通過定位模具的底部取出，從而達到便于脫模的效果。

技術研發人員：李志超
受保護的技術使用者：南京龍超金屬制造科技有限公司
技術研發日：
技術公布日：2025/4/28
