本技術屬于鏡片加工設備領域，尤其涉及一種鏡片打磨拋光設備，具體涉及一種拋光設備。

背景技術：

1、光學成像、激光、探測、安防市場對光學鏡片的需求日益增大，對光學鏡片的加工效率及加工面型精度要求越來越高。研磨拋光是加工鏡片的關鍵工藝過程，設備的結構設計決定了研磨拋光鏡片的效率及加工面型精度。

2、參考圖1，現有的氣壓精密研磨拋光機利用氣壓控制研磨拋光鏡片。此設備在使用過程中存在如下問題：一方面，為了保證設備的加工效率，通常情況下將水平桿件的一端通過研磨設備本身自帶的固定設備固定，而單個桿件只能對單個研磨盤加壓，無法容納更多的研磨盤，拋光盤的空間利用率低，導致生產效率低；另一方面，鏡片進行拋光時研磨設備本身也會發生磨損，隨著研磨設備工作時間的增加，研磨設備上的打磨區域會下凹形成凹陷，當鏡片位于打磨區域中打磨時，鏡片的邊緣區域在離心力的作用下與凹陷區域的側壁撞擊，易導致鏡片邊緣受損，影響鏡片合格率。

技術實現思路

1、針對現有技術存在的缺陷和不足，本實用新型提供一種拋光設備。

2、一種拋光設備，包括拋光盤和機床，拋光盤轉動連接于機床上；還包括固定件、研磨盤和拋光環，固定件固定連接于機床上；研磨盤設置有多個，多個研磨盤均連接于固定件上，且研磨盤的一面與拋光盤接觸；拋光環與研磨盤一一對應設置有多個，拋光環套設于研磨盤外，且拋光環與研磨盤之間存在拋光間隙。

3、可選的，固定件包括第一桿、第二桿和加壓限位桿，第一桿固定連接于機床上且位于研磨盤的上方；第二桿固定連接在第一桿上；加壓限位桿沿豎直方向設置且安裝于第二桿上，加壓限位桿與研磨盤一一對應設置，研磨盤安裝于加壓限位桿的底端。

4、可選的，研磨盤和拋光盤可相對轉動。

5、可選的，研磨盤的上表面設有與加壓限位桿底端適配的第一限位孔，加壓限位桿的底端插入第一限位孔內，加壓限位桿的頂端和第二桿固定連接。

6、可選的，第一限位孔為球冠形或圓錐形。。

7、可選的，第二桿上設有與加壓限位桿上端適配的第二限位孔，加壓限位桿的頂端插入第二限位孔內，加壓限位桿的底端與研磨盤固定連接。。

8、可選的，第二限位孔為球冠形或圓錐形。

9、可選地，多個研磨盤的軸心到拋光盤的軸心的距離相同。

10、與現有技術相比，本實用新型的有益效果是：

11、（1）通過設置固定件將多個研磨盤壓緊并限定在拋光盤上，同時對多個工件進行打磨拋光，提高了生產效率和設備利用率。

12、（2）通過設置拋光環和拋光間隙，在拋光盤轉動的過程中，因為離心力和摩擦力的作用，拋光環作用于拋光盤上，擴大拋光盤上因打磨工件造成的凹陷，降低工件邊緣撞擊凹陷側壁而破碎的情況，提高工件的成品率。

技術特征：

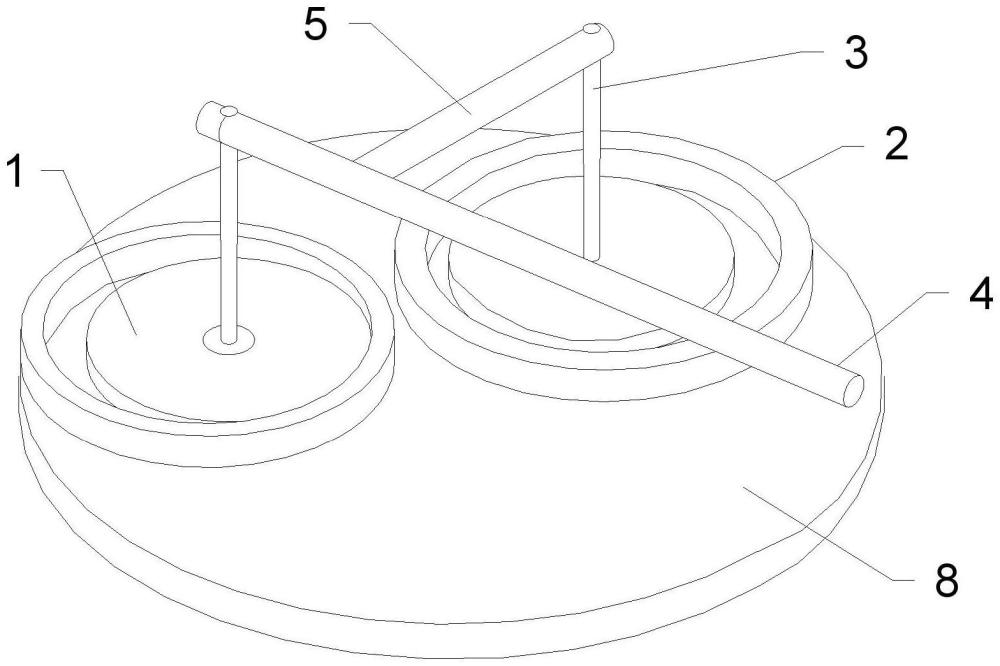

1.一種拋光設備，包括拋光盤(8)和機床，拋光盤(8)轉動連接于機床上；其特征在于，還包括固定件、研磨盤(1)和拋光環(2)，固定件與機床固定連接；研磨盤(1)設置有多個，多個研磨盤(1)均與固定件連接，且研磨盤(1)的一面與拋光盤(8)接觸；拋光環(2)與研磨盤(1)一一對應設置有多個，拋光環(2)套設于研磨盤(1)外，且拋光環(2)與研磨盤(1)之間存在拋光間隙。

2.根據權利要求1所述的拋光設備，其特征在于，固定件包括第一桿、第二桿和加壓限位桿(3)，第一桿固定連接于機床上且位于研磨盤(1)的上方；第二桿固定連接在第一桿上；加壓限位桿(3)沿豎直方向設置且安裝于第二桿上，加壓限位桿(3)與研磨盤(1)一一對應設置，研磨盤(1)安裝于加壓限位桿(3)的底端。

3.根據權利要求1所述的拋光設備，其特征在于，研磨盤(1)和拋光盤(8)可相對轉動。

4.根據權利要求1-3任一項所述的拋光設備，其特征在于，研磨盤(1)的上表面設有與加壓限位桿(3)底端適配的第一限位孔(6)，加壓限位桿(3)的底端插入第一限位孔(6)內，加壓限位桿(3)的頂端和第二桿固定連接。

5.根據權利要求4所述的拋光設備，其特征在于，第一限位孔(6)為球冠形或圓錐形。

6.根據權利要求2所述的拋光設備，其特征在于，第二桿上設有與加壓限位桿(3)上端適配的第二限位孔(7)，加壓限位桿(3)的頂端插入第二限位孔(7)內，加壓限位桿(3)的底端與研磨盤(1)固定連接。

7.根據權利要求6所述的拋光設備，其特征在于，第二限位孔(7)為球冠形或圓錐形。

8.根據權利要求1所述的拋光設備，其特征在于，多個研磨盤(1)的軸心到拋光盤(8)的軸心的距離相同。

技術總結
本技術屬于光學鏡片加工設備技術領域，具體涉及一種拋光設備，包括拋光盤、機床固定件、研磨盤和拋光環，拋光盤轉動連接于機床上，固定件固定連接于機床上；研磨盤設置有多個，多個研磨盤均連接于固定件上，且研磨盤的一面與拋光盤接觸；拋光環與研磨盤一一對應設置有多個，拋光環套設于研磨盤外，且拋光環與研磨盤之間存在拋光間隙。通過設置固定件將多個研磨盤壓緊并限定在拋光盤上，同時對多個工件進行打磨拋光，提高了生產效率和設備利用率；通過設置拋光環擴大拋光盤上因打磨工件造成的凹陷，降低工件邊緣撞擊凹陷側壁而破碎的情況，提高工件的成品率。

技術研發人員：楊安,黃雪麗,尹士平
受保護的技術使用者：安徽光智科技有限公司
技術研發日：20240322
技術公布日：2025/4/28
