本技術屬于磨邊裝置領域，具體為一種鏡頭固定座加工用磨邊機構。

背景技術：

1、鏡頭固定座磨邊加工通常是指在攝像頭模組制造過程中，對鏡頭固定座邊緣進行的精細打磨處理。這一步驟的目的在于確保鏡頭與固定座之間的結合更加牢固，同時提高整體模組的防水防塵性能以及美觀度。

2、由于鏡頭固定座整體的規格較小，因此通常情況下都是通過手持打磨器來對鏡頭固定座進行磨邊加工。為了使打磨片可更換，手持打磨器的打磨片和電機的轉動軸之間通過螺栓進行擰合，即打磨片中心存在安裝孔，安裝孔被轉動軸上的凸起穿過，凸起外端的螺孔和螺栓擰合。這種連接方式導致在使用的時候打磨片中間是有螺栓的凸起的，也就是說，打磨片的中間不能使用，只能利用打磨片遠離中間的區域去打磨。

技術實現思路

1、要解決的技術問題：如何在保證打磨片可拆卸的前提下，使打磨片中間沒有凸起結構。

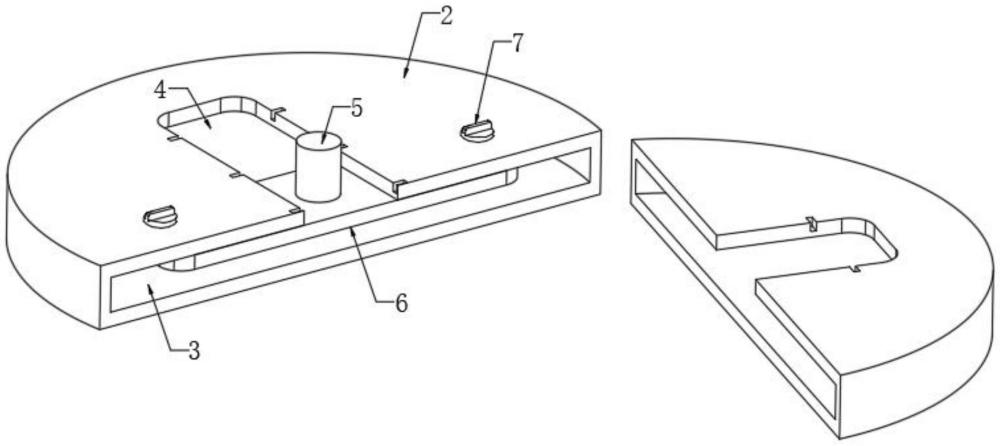

2、技術方案：本實用新型提供了一種鏡頭固定座加工用磨邊機構，包括主體構件和連接構件：主體構件包括手持桿和打磨片，手持桿中內置帶轉桿的馬達，打磨片內部是空心結構，構造形成空槽；同時，打磨片的頂端中間貫穿開設矩形槽；連接構件包括在轉桿底端連接的與矩形槽相適配的且位于空槽中的矩形板，矩形板和打磨片之間設置有用于在矩形板原地旋轉至與矩形槽垂直后對二者進行固定的連接機構。

3、進一步地，連接機構包括在打磨片頂端貫穿開設的兩個關于矩形槽長度方向對稱的定位孔以及在矩形板頂端連接的兩個與定位孔相適配的定位柱，定位柱的高度等于定位孔的深度，且定位柱和矩形板的高度之后小于空槽的深度；另外，打磨片上方還設置有用于將定位柱固定在定位孔中的旋合機構。

4、進一步地，旋合機構包括在定位柱頂端開設的螺孔，螺孔上配合連接有螺栓，螺栓的頭部位于打磨片的上方，且其直徑大于定位孔的直徑。

5、進一步地，螺栓的頭部的頂端固定連接有凸塊，該凸塊構造形成被手部作用的借力結構。

6、進一步地，矩形槽中設置有遮板，該遮板由兩個相同的擋板組成，且其和矩形槽之間設置有卡合機構，以使得其僅可向上方取出；此外，兩個擋板上相互靠近的一端均開設有半圓孔，兩個半圓孔組成一個直徑略大于轉桿直徑的圓孔。

7、進一步地，卡合機構包括在矩形槽槽壁上均勻開設的多個僅與其槽頂相通的卡合槽；同時，擋板的外側連接有與卡合槽相適配的卡合凸起。

8、進一步地，手持桿的外周側固定套接有前擋環、尾端通過塞合機構卡合固定后擋環，兩個擋環之間圍起的手持桿區域形成套接部分，套接部分的外周側套接防滑套。

9、進一步地，塞合機構包括在手持桿尾部開設的塞孔，該塞孔內可卡合固定在后擋環內側的塞柱。

10、技術效果：本實用新型中，矩形板通過矩形槽放入空槽中，在矩形板原地旋轉至與矩形槽平行后，通過連接機構可將其與打磨片固定，這樣，在保證了打磨片可拆下的前提下，又使得打磨片底端無凸起。使得打磨片在使用的時候，其底端整個平面都能使用。

技術特征：

1.一種鏡頭固定座加工用磨邊機構，包括主體構件和連接構件：

2.根據權利要求1所述的鏡頭固定座加工用磨邊機構，其特征在于，連接機構(7)包括在打磨片(2)頂端貫穿開設的兩個關于矩形槽(4)長度方向對稱的定位孔(701)以及在矩形板(6)頂端連接的兩個與定位孔(701)相適配的定位柱(702)，定位柱(702)的高度等于定位孔(701)的深度，且定位柱(702)和矩形板(6)的高度之后小于空槽(3)的深度；另外，打磨片(2)上方還設置有用于將定位柱(702)固定在定位孔(701)中的旋合機構(703)。

3.根據權利要求2所述的鏡頭固定座加工用磨邊機構，其特征在于，旋合機構(703)包括在定位柱(702)頂端開設的螺孔(70301)，螺孔(70301)上配合連接有螺栓(70302)，螺栓(70302)的頭部位于打磨片(2)的上方，且其直徑大于定位孔(701)的直徑。

4.根據權利要求3所述的鏡頭固定座加工用磨邊機構，其特征在于，螺栓(70302)的頭部的頂端固定連接有凸塊(8)，該凸塊(8)構造形成被手部作用的借力結構。

5.根據權利要求1所述的鏡頭固定座加工用磨邊機構，其特征在于，矩形槽(4)中設置有遮板，該遮板由兩個相同的擋板(9)組成，且其和矩形槽(4)之間設置有卡合機構(10)，以使得其僅可向上方取出；此外，兩個擋板(9)上相互靠近的一端均開設有半圓孔(11)，兩個半圓孔(11)組成一個直徑略大于轉桿(5)直徑的圓孔。

6.根據權利要求5所述的鏡頭固定座加工用磨邊機構，其特征在于，卡合機構(10)包括在矩形槽(4)槽壁上均勻開設的多個僅與其槽頂相通的卡合槽(1001)；同時，擋板(9)的外側連接有與卡合槽(1001)相適配的卡合凸起(1002)。

7.根據權利要求1所述的鏡頭固定座加工用磨邊機構，其特征在于，手持桿(1)的外周側固定套接有前擋環(12)、尾端通過塞合機構(16)卡合固定后擋環(13)，兩個擋環之間圍起的手持桿(1)區域形成套接部分(14)，套接部分(14)的外周側套接防滑套(15)。

8.根據權利要求7所述的鏡頭固定座加工用磨邊機構，其特征在于，塞合機構(16)包括在手持桿(1)尾部開設的塞孔(1601)，該塞孔(1601)內可卡合固定在后擋環(13)內側的塞柱(1602)。

技術總結
本實用涉及磨邊裝置領域，且公開了一種鏡頭固定座加工用磨邊機構，其包括主體構件和連接構件：主體構件包括手持桿和打磨片，手持桿中內置帶轉桿的馬達，打磨片內部是空心結構，構造形成空槽；同時，打磨片的頂端中間貫穿開設矩形槽；連接構件包括在轉桿底端連接的與矩形槽相適配的且位于空槽中的矩形板，矩形板和打磨片之間設置有用于在矩形板原地旋轉至與矩形槽垂直后對二者進行固定的連接機構。本實用中，矩形板通過矩形槽放入空槽中，在矩形板原地旋轉至與矩形槽平行后，通過連接機構可將其與打磨片固定，這樣，在保證了打磨片可拆下的前提下，又使得打磨片底端無凸起。使得打磨片在使用的時候，其底端整個平面都能使用。

技術研發人員：易偉
受保護的技術使用者：深圳泰石精密五金有限公司
技術研發日：20240521
技術公布日：2025/4/28
