本技術涉及拋丸機，具體涉及一種拋丸機清理機構。

背景技術：

1、拋丸機(shot?blasting?machine)，別稱打砂機、噴砂機，是利用拋丸器拋出的高速彈丸清理或強化鑄件表面的鑄造設備，誕生于20世紀30年代的美國，拋丸機按鑄件承載體的結構不同分為滾筒式、鏈板式、吊掛式拋丸機等。其研磨方法包括離心研磨法、水渦流式研磨法、回轉研磨法等，首先應用于鑄造業鑄鋼、鑄鐵件的表面粘砂及氧化皮的清除。

2、拋丸機在加工時，機體的內部容易粘粘附著物料，不易被清理，長期堆積容易影響機器的正常使用，而由于傳統的機體設置為整體，因此在清理時往往需要對機體進行拆分，操作復雜，清理不方便，為此我們提出了一種拋丸機清理機構。

技術實現思路

1、為了解決上述現有技術中存在的技術問題，本實用新型提供一種拋丸機清理機構。

2、為實現上述目的，本實用新型提供如下技術方案：一種拋丸機清理機構，包括有桶體，設置在桶體頂部的桶蓋，所述桶體上還設置有：電機，螺紋桿，固定環與兩組清潔塊，電機設置在桶體的表面，螺紋桿設置在電機的輸出端，固定環設置在螺紋桿的表面，兩組清潔塊皆設置在固定環的頂部。

3、優選的，所述桶體與桶蓋的側面皆對稱設置有兩組扁平塊，且兩組扁平塊的表面皆設置有橡膠層。

4、優選的，所述桶體的頂部邊緣處設置有平臺，電機設置在平臺的中心位置，同時桶蓋開設有大于電機的圓形通孔。

5、優選的，兩組所述清潔塊皆設置為弧形，且兩組清潔塊的外側與桶體的內壁互相貼合。

6、優選的，所述清潔塊的表面設置有限位環，限位環通過若干組固定螺栓與固定環固定連接。

7、優選的，所述固定環的側面對稱設置有兩組限位塊，兩組限位塊皆設置為半圓狀，桶體的內壁開設有兩組限位滑槽，限位塊的表面與限位滑槽互相貼合。

8、優選的，兩組所述限位塊的表面皆開設有弧形凹槽，弧形凹槽的內部設置有滾珠，限位滑槽的內壁開設有與滾珠相適配的弧形滑槽。

9、與現有技術相比，本實用新型提供了一種拋丸機清理機構，具備以下有益效果：

10、本實用新型提出的一種拋丸機清理機構，包括有桶體，設置在桶體頂部的桶蓋，所述桶體上還設置有：電機，螺紋桿，固定環與兩組清潔塊，電機設置在桶體的表面，螺紋桿設置在電機的輸出端，固定環設置在螺紋桿的表面，兩組清潔塊皆設置在固定環的頂部，打開電機，電機開始轉動，電機轉動帶動螺紋桿同步轉動，螺紋桿在轉動的過程中，促使固定環豎向移動，固定環豎向移動的同時帶動清潔塊同步移動。在清潔塊移動的過程中完成對桶體的清理。

11、本實用新型提出的一種拋丸機清理機構，兩組清潔塊皆設置為弧形，且兩組清潔塊的外側與桶體的內壁互相貼合，清潔塊的表面設置有限位環，限位環通過若干組固定螺栓與固定環固定連接，將兩組清潔塊設置為弧形，使得兩組清潔塊可以更好的與桶體的內壁適配，當兩組清潔塊經過長期使用后，將桶蓋取下，然后將限位環頂端的若干組固定螺栓依次拆卸下來，將限位環取下后即可完成對清潔塊的更換，更換完畢后，將限位環覆蓋在兩組清潔塊的頂部，然后依次將若干組固定螺栓擰入限位環與固定環的內部，通過若干組固定螺栓之間的配合可以將兩組清潔塊固定在固定環與限位環之間，從而確保了清潔塊的清潔效果。

技術特征：

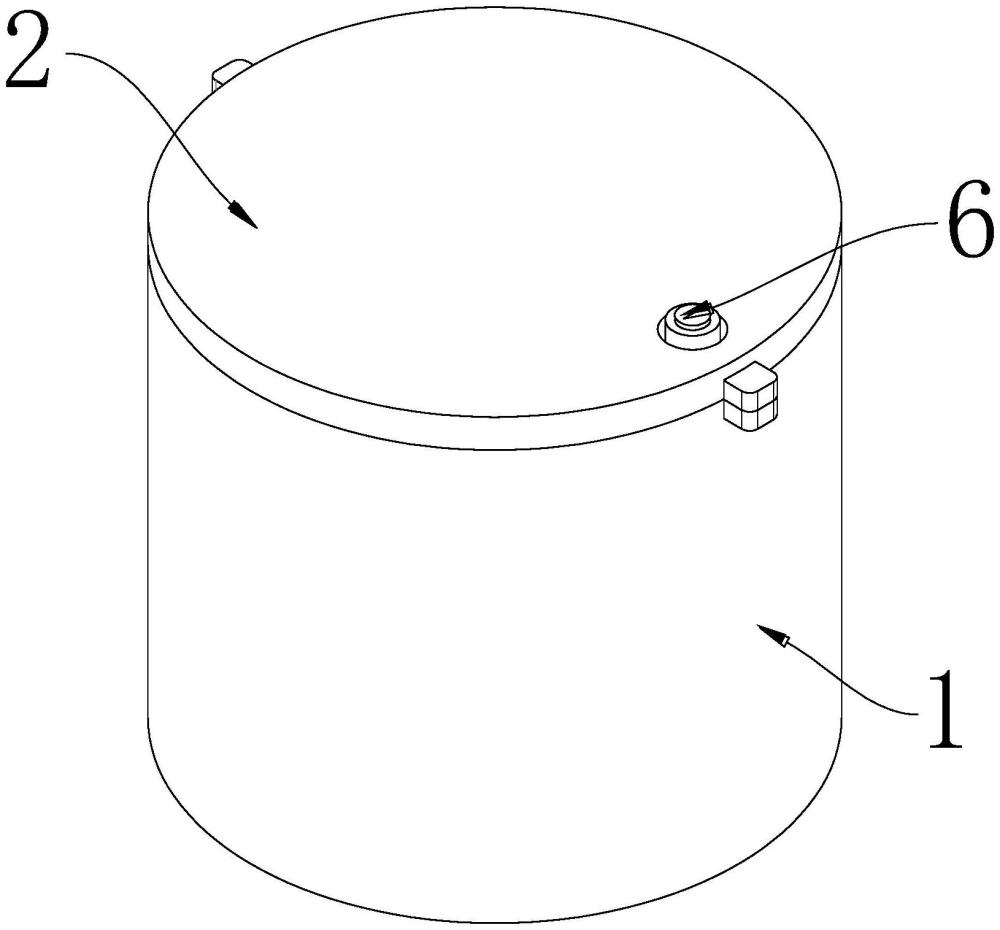

1.一種拋丸機清理機構，其特征在于：包括有桶體(1)，設置在桶體(1)頂部的桶蓋(2)，所述桶體(1)上還設置有：

2.根據權利要求1所述的一種拋丸機清理機構，其特征在于：所述桶體(1)與桶蓋(2)的側面皆對稱設置有兩組扁平塊，且兩組扁平塊的表面皆設置有橡膠層。

3.根據權利要求1所述的一種拋丸機清理機構，其特征在于：所述桶體(1)的頂部邊緣處設置有平臺，電機(3)設置在平臺的中心位置，同時桶蓋(2)開設有大于電機(3)的圓形通孔。

4.根據權利要求3所述的一種拋丸機清理機構，其特征在于：兩組所述清潔塊(6)皆設置為弧形，且兩組清潔塊(6)的外側與桶體(1)的內壁互相貼合。

5.根據權利要求4所述的一種拋丸機清理機構，其特征在于：所述清潔塊(6)的表面設置有限位環(7)，限位環(7)通過若干組固定螺栓(8)與固定環(5)固定連接。

6.根據權利要求1所述的一種拋丸機清理機構，其特征在于：所述固定環(5)的側面對稱設置有兩組限位塊(9)，兩組限位塊(9)皆設置為半圓狀，桶體(1)的內壁開設有兩組限位滑槽(10)，限位塊(9)的表面與限位滑槽(10)互相貼合。

7.根據權利要求6所述的一種拋丸機清理機構，其特征在于：兩組所述限位塊(9)的表面皆開設有弧形凹槽，弧形凹槽的內部設置有滾珠(11)，限位滑槽(10)的內壁開設有與滾珠(11)相適配的弧形滑槽。

技術總結
本技術涉及拋丸機技術領域，具體涉及一種拋丸機清理機構，包括有桶體，設置在桶體頂部的桶蓋，所述桶體上還設置有：電機，螺紋桿，固定環與兩組清潔塊，電機設置在桶體的表面，螺紋桿設置在電機的輸出端，固定環設置在螺紋桿的表面，兩組清潔塊皆設置在固定環的頂部，打開電機，電機開始轉動，電機轉動帶動螺紋桿同步轉動，螺紋桿在轉動的過程中，促使固定環豎向移動，固定環豎向移動的同時帶動清潔塊同步移動。在清潔塊移動的過程中完成對桶體的清理。

技術研發人員：高海珍
受保護的技術使用者：山西益新農業科技有限公司
技術研發日：20240531
技術公布日：2025/4/28
