本技術涉及石英石板材加工，特別涉及一種石英石板材加工表面處理拋光裝置。

背景技術：

1、石英石是一種由90％以上的石英晶體加上樹脂及其他微量元素人工合成的一種新型石材，它是通過特殊的機器在一定的物理、化學條件下壓制而成的大規格板材，它的主要材料是石英，在石英石生產加工的過程中，為了保證成形后石英石表面的光滑度，需要通過拋光設備對石英石的表面進行拋光處理，實現平整。

2、例如公開號為cn115401593b中國專利公開了一種石英石板材加工表面處理拋光裝置，包括機臺和依次安裝在所述機臺表面的調節臂和操作架以及固定安裝在所述調節臂橫臂上的拋光機機體，所述拋光機機體的輸出端固定設有拋光輪，所述操作架內安裝有清理組件；所述清理組件包括鉸接在所述操作架內壁一側的撥板以及安裝在所述操作架表面對應所述撥板位置處的驅動電機；通過設置清理組件，驅動電機在作業時，使凸輪通過旋轉對撥板進行持續的頂升，從而撥板可以通過連續的震顫來對堆積在撥板表面的粉塵碎屑向下抖落，從而減少碎屑堆積，方便人們進行清理，通過自動清理的方式，減少怠機時長和次數，保障作業效率。

3、針對現有技術存在以下問題：

4、現有對石英石板材的表面拋光時，會由于板材固定不牢固導致板材發生發動，影響了拋光的效果，使得拋光結果不理想，同時現有拋光大多為人工手持打磨機進行拋光，不僅人工容易吸入大量粉塵造成危害，還容易造成拋光不均勻的現象。

技術實現思路

1、本實用新型提供一種石英石板材加工表面處理拋光裝置，以解決上述背景技術中提出的問題。

2、為解決上述技術問題，本實用新型所采用的技術方案是：

3、一種石英石板材加工表面處理拋光裝置，包括加工臺，所述加工臺的頂部開設有板材放置槽，所述板材放置槽的底部固定連接有夾持機構，所述夾持機構的頂部活動連接有石英石板材，所述加工臺的左側固定連接有拋光機構。

4、優選的：所述夾持機構包括若干個防滑墊條和螺紋套，所述螺紋套的外表面與加工臺的右側固定連接，所述螺紋套的內壁螺紋連接有螺紋桿一，所述螺紋桿一的右端固定連接有搖桿，所述螺紋桿一的左端固定連接有夾板，所述夾板前后端的上下部位置均固定連接有兩個固定板，兩個所述固定板的相對面轉動連接有滑動輪。

5、優選的：若干個所述防滑墊條的底部與板材放置槽的底部呈線性陣列式固定連接，若干個所述防滑墊條的頂部與石英石板材的底部活動連接，若干個所述防滑墊條的長度均與板材放置槽的寬度一致。

6、優選的：所述板材放置槽的前后側均開設有滑槽，所述滑槽遠離石英石板材的表面與滑動輪的外表面活動連接。

7、優選的：所述板材放置槽的左部位置固定連接有擋板，所述擋板的長度與板材放置槽的寬度一致，且擋板的長度略大于夾板的長度。

8、優選的：所述拋光機構包括電機二，所述電機二的右端與加工臺的左側中間位置固定連接，所述電機二的輸出端固定連接有兩個轉輪一，兩個所述轉輪一的外表面傳動連接有兩個三角帶，兩個所述三角帶遠離電機二的一端傳動連接有兩個轉輪二，兩個所述轉輪二的軸心處固定連接有兩個螺紋桿二，兩個所述螺紋桿二的右端穿過加工臺的左側螺紋連接有兩個螺紋滑塊，兩個所述螺紋滑塊的頂部固定連接有固定架，所述固定架的后側固定連接有電機一，所述固定架內壁的左右部轉動連接有兩個轉軸，兩個轉軸的外表面傳動連接有拋光帶，所述電機一的輸出端穿過固定架的后側與位于左部的轉軸固定連接。

9、優選的：所述加工臺頂部的前后部位置均開設有限位槽，所述限位槽的寬度與螺紋滑塊的寬度一致，所述限位槽的右側與螺紋桿二的右端轉動連接。

10、優選的：所述拋光帶的下側超出固定架的上表面一定距離，所述石英石板材的上側超出加工臺的上表面一定距離。

11、由于采用了上述技術方案，本實用新型相對現有技術來說，取得的技術進步是：

12、1、本實用新型提供一種石英石板材加工表面處理拋光裝置，通過轉動設置的搖桿，使得夾板對石英石板材進行夾持固定，兩側設置的滑動輪，通過滾動可以減小與滑槽之間的摩擦力，進而使得夾板的移動更為穩定，同時配合設置的多個防滑墊條，與石英石板材接觸，產生較大的摩擦力，使得石英石板材不會輕易地滑動，進而達到更好的拋光處理。

13、2、本實用新型提供一種石英石板材加工表面處理拋光裝置，通過啟動設置的電機一，使得拋光帶可以進行轉動，配合啟動設置的電機二，使得螺紋滑塊可以緩慢地向右進行移動，進而帶動拋光帶向右端移動，進而達到對石英石板材上表面的整體拋光處理，一定程度上減輕了人力的勞累。

技術特征：

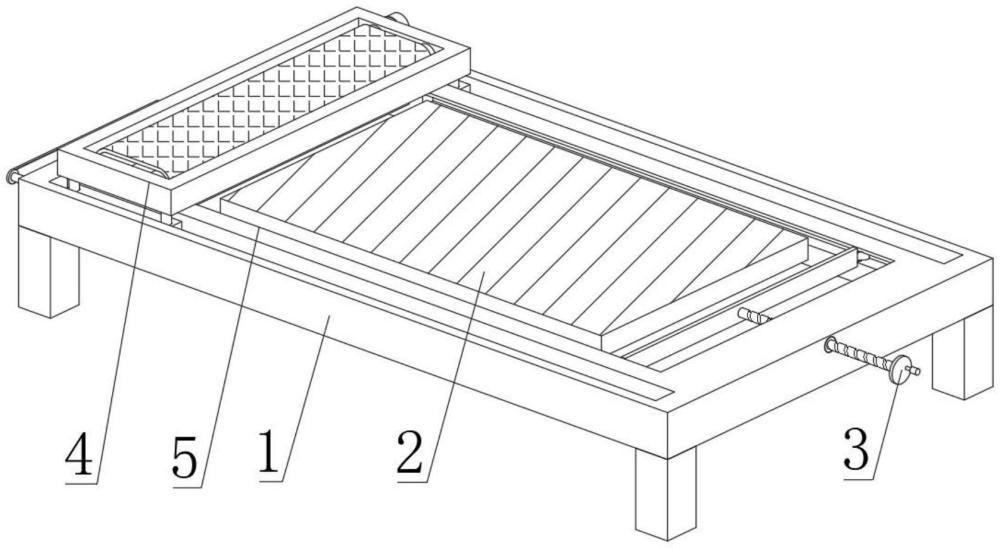

1.一種石英石板材加工表面處理拋光裝置，包括加工臺(1)，其特征在于：所述加工臺(1)的頂部開設有板材放置槽(5)，所述板材放置槽(5)的底部固定連接有夾持機構(3)，所述夾持機構(3)的頂部活動連接有石英石板材(2)，所述加工臺(1)的左側固定連接有拋光機構(4)。

2.根據權利要求1所述的一種石英石板材加工表面處理拋光裝置，其特征在于：所述夾持機構(3)包括若干個防滑墊條(36)和螺紋套(33)，所述螺紋套(33)的外表面與加工臺(1)的右側固定連接，所述螺紋套(33)的內壁螺紋連接有螺紋桿一(32)，所述螺紋桿一(32)的右端固定連接有搖桿(31)，所述螺紋桿一(32)的左端固定連接有夾板(34)，所述夾板(34)前后端的上下部位置均固定連接有兩個固定板(38)，兩個所述固定板(38)的相對面轉動連接有滑動輪(39)。

3.根據權利要求2所述的一種石英石板材加工表面處理拋光裝置，其特征在于：若干個所述防滑墊條(36)的底部與板材放置槽(5)的底部呈線性陣列式固定連接，若干個所述防滑墊條(36)的頂部與石英石板材(2)的底部活動連接，若干個所述防滑墊條(36)的長度均與板材放置槽(5)的寬度一致。

4.根據權利要求2所述的一種石英石板材加工表面處理拋光裝置，其特征在于：所述板材放置槽(5)的前后側均開設有滑槽(35)，所述滑槽(35)遠離石英石板材(2)的表面與滑動輪(39)的外表面活動連接。

5.根據權利要求2所述的一種石英石板材加工表面處理拋光裝置，其特征在于：所述板材放置槽(5)的左部位置固定連接有擋板(37)，所述擋板(37)的長度與板材放置槽(5)的寬度一致，且擋板(37)的長度略大于夾板(34)的長度。

6.根據權利要求2所述的一種石英石板材加工表面處理拋光裝置，其特征在于：所述拋光機構(4)包括電機二(45)，所述電機二(45)的右端與加工臺(1)的左側中間位置固定連接，所述電機二(45)的輸出端固定連接有兩個轉輪一(46)，兩個所述轉輪一(46)的外表面傳動連接有兩個三角帶(47)，兩個所述三角帶(47)遠離電機二(45)的一端傳動連接有兩個轉輪二(48)，兩個所述轉輪二(48)的軸心處固定連接有兩個螺紋桿二(49)，兩個所述螺紋桿二(49)的右端穿過加工臺(1)的左側螺紋連接有兩個螺紋滑塊(401)，兩個所述螺紋滑塊(401)的頂部固定連接有固定架(41)，所述固定架(41)的后側固定連接有電機一(42)，所述固定架(41)內壁的左右部轉動連接有兩個轉軸(44)，兩個轉軸(44)的外表面傳動連接有拋光帶(43)，所述電機一(42)的輸出端穿過固定架(41)的后側與位于左部的轉軸(44)固定連接。

7.根據權利要求6所述的一種石英石板材加工表面處理拋光裝置，其特征在于：所述加工臺(1)頂部的前后部位置均開設有限位槽(40)，所述限位槽(40)的寬度與螺紋滑塊(401)的寬度一致，所述限位槽(40)的右側與螺紋桿二(49)的右端轉動連接。

8.根據權利要求6所述的一種石英石板材加工表面處理拋光裝置，其特征在于：所述拋光帶(43)的下側超出固定架(41)的上表面一定距離，所述石英石板材(2)的上側超出加工臺(1)的上表面一定距離。

技術總結
本技術公開了一種石英石板材加工表面處理拋光裝置，涉及石英石板材加工技術領域，包括加工臺，所述加工臺的頂部開設有板材放置槽，所述板材放置槽的底部固定連接有夾持機構，所述夾持機構的頂部活動連接有石英石板材，所述加工臺的左側固定連接有拋光機構。本技術所述的一種石英石板材加工表面處理拋光裝置，通過轉動設置的搖桿，使得夾板對石英石板材進行夾持固定，兩側設置的滑動輪，通過滾動可以減小與滑槽之間的摩擦力，進而使得夾板的移動更為穩定，同時配合設置的多個防滑墊條，與石英石板材接觸，產生較大的摩擦力，使得石英石板材不會輕易地滑動，進而達到更好的拋光處理。

技術研發人員：劉春利
受保護的技術使用者：四川迪固新材料科技有限公司
技術研發日：20240603
技術公布日：2025/4/28
