本申請涉及外圓磨床，尤其是涉及一種浮動油封外圓磨床。

背景技術：

1、磨床是利用磨具對工件表面進行磨削加工的機床。大多數的磨床是使用高速旋轉的砂輪進行磨削加工，少數的是使用油石、砂帶等其他磨具和游離磨料進行加工，如珩磨機、超精加工機床、砂帶磨床、研磨機和拋光機等。磨床能加工硬度較高的材料，如淬硬鋼、硬質合金等；也能加工脆性材料，如玻璃、花崗石，磨床能作高精度和表面粗糙度很小的磨削，也能進行高效率的磨削，如強力磨削等。

2、在現有技術中，授權公告號為cn219170337u的中國實用新型專利公開了“一種圓盤外圓磨床”，包括床身，床身上表面安裝有用于夾持圓盤的夾持組件和用于打磨圓盤的砂輪，夾持組件包括相正對的夾具和頂尖，床身上表面沿與砂輪相垂直的方向滑動連接有頭架和尾座，夾具安裝在頭架上，頂尖安裝在尾座上，床身上表面設有雙向絲杠，雙向絲杠分別與頭架和尾座通過螺紋連接。本申請具有能夠加工不同厚度的圓盤且能夠同時進行碎屑的阻擋的效果。

3、包括如上述在內的現有技術的外圓磨床，雖然具有能夠加工不同厚度的圓盤且能夠同時進行碎屑的阻擋的效果，但是在實際使用時，由于擋板的高度不便于調節，致使擋板高度設置的不合適，雖然方便對碎屑進行阻擋，但是當操作者在安裝或拆卸圓盤工件時，很可能成為制約工作效率的關鍵因素，一方面，不合適的擋板高度會限制操作者在安裝或拆卸圓盤工件時的操作空間，導致工作效率降低，另一方面，由于擋板高度不適宜，在安裝圓盤工件時，由于操作者的操作空間受限，可能會導致圓盤工件夾持過程不穩定，進而影響磨削質量。

4、本背景技術所公開的上述信息僅僅用于增加對本申請背景技術的理解，因此，其可能包括不構成本領域普通技術人員已知的現有技術。

技術實現思路

1、為了解決不合適的擋板高度會限制操作者在安裝或拆卸圓盤工件時的操作空間，導致工作效率降低，另一方面，由于擋板高度不適宜，在安裝圓盤工件時，操作者的操作空間受限，可能導致圓盤工件夾持過程不穩定，進而影響磨削質量，因此，如何合理設置擋板高度，以提高外圓磨床的工作效率和加工質量的問題，本申請提供一種浮動油封外圓磨床。

2、本申請提供的一種浮動油封外圓磨床采用如下的技術方案：

3、一種浮動油封外圓磨床，包括外圓磨床本體，所述外圓磨床本體，所述外圓磨床本體上通過導軌分別滑動連接有尾座和頭架，所述外圓磨床本體的前側位于控制箱的上方通過鉸鏈連接有第一防護板，所述第一防護板的頂面通過轉軸連接有第二防護板；

4、還包括能夠拉動并翻轉的固定組件，所述固定組件用于固定所述第二防護板的使用位置，所述固定組件與所述第一防護板相連接。

5、優選的，所述固定組件還包括兩個相對稱分布固定在第一防護板上的兩個固定板，兩個所述固定板上均貫穿有連接桿，所述連接桿的一端固定有連接片、另一端通過螺紋安裝有螺帽，兩個所述連接桿的外壁均套設有復位彈簧，所述復位彈簧位于固定板與螺帽之間，兩個所述連接片上均通過轉軸連接有一個拉桿，所述拉桿上固定有兩個相對稱分布的弧形桿，所述第二防護板的外壁位于所述拉桿的上方均固定有兩個相對稱分布的固定桿，兩個所述固定桿的前端均固定有限位片。

6、優選的，所述第二防護板的一側設置有透視窗。

7、優選的，所述螺帽上設置有防滑紋。

8、優選的，所述固定桿和限位片均采用耐磨材料制成。

9、優選的，所述外圓磨床本體的底部設置有減震墊。

10、優選的，所述透視窗的表面設置有防霧膜。

11、綜上所述，本申請包括以下有益技術效果：

12、1、通過設置第一防護板和第二防護板的配合使用；相較于現有技術，具有防止磨削產生的粉塵和碎屑飛濺的效果；

13、2、通過設置的固定組件，能夠方便地固定第二防護板的使用位置，同時保證其與第一防護板的穩固連接，提高了操作的便捷性；相較于現有技術，具有可通過解除固定組件將第二防護板翻轉回原始位置，從而方便操作者在安裝或拆卸圓盤工件，避免第二防護板的高度會限制操作者，在安裝或拆卸圓盤工件的操作空間，避免在安裝圓盤工件時，由于操作者的操作空間受限，可能會導致圓盤工件夾持過程不穩定，從而避免影響到磨削質量的效果。

技術特征：

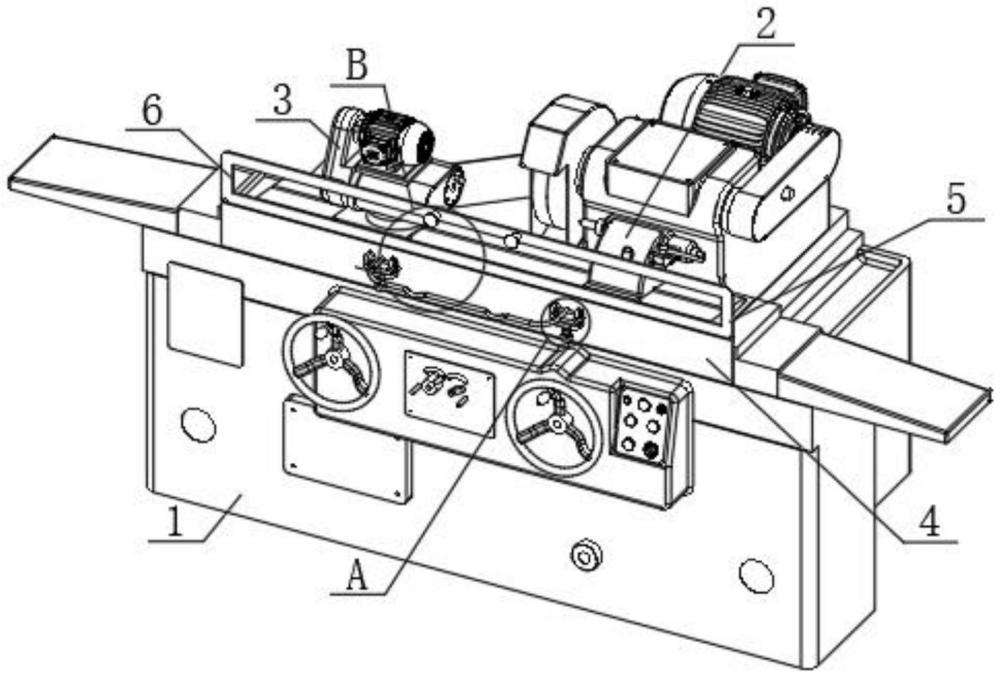

1.一種浮動油封外圓磨床，包括外圓磨床本體(1)，其特征在于：所述外圓磨床本體(1)，所述外圓磨床本體(1)上通過導軌分別滑動連接有尾座(2)和頭架(3)，所述外圓磨床本體(1)的前側位于控制箱的上方通過鉸鏈連接有第一防護板(4)，所述第一防護板(4)的頂面通過轉軸連接有第二防護板(5)；

2.根據權利要求1所述的一種浮動油封外圓磨床，其特征在于：所述固定組件還包括兩個相對稱分布固定在第一防護板(4)上的兩個固定板(7)，兩個所述固定板(7)上均貫穿有連接桿(8)，所述連接桿(8)的一端固定有連接片(9)、另一端通過螺紋安裝有螺帽(10)，兩個所述連接桿(8)的外壁均套設有復位彈簧(11)，所述復位彈簧(11)位于固定板(7)與螺帽(10)之間，兩個所述連接片(9)上均通過轉軸連接有一個拉桿(12)，所述拉桿(12)上固定有兩個相對稱分布的弧形桿(13)，所述第二防護板(5)的外壁位于所述拉桿(12)的上方均固定有兩個相對稱分布的固定桿(14)，兩個所述固定桿(14)的前端均固定有限位片(15)。

3.根據權利要求1所述的一種浮動油封外圓磨床，其特征在于：所述第二防護板(5)的一側設置有透視窗(6)。

4.根據權利要求2所述的一種浮動油封外圓磨床，其特征在于：所述螺帽(10)上設置有防滑紋。

5.根據權利要求2所述的一種浮動油封外圓磨床，其特征在于：所述固定桿(14)和限位片(15)均采用耐磨材料制成。

6.根據權利要求1所述的一種浮動油封外圓磨床，其特征在于：所述外圓磨床本體(1)的底部設置有減震墊。

7.根據權利要求3所述的一種浮動油封外圓磨床，其特征在于：所述透視窗(6)的表面設置有防霧膜。

技術總結
本申請涉及外圓磨床技術領域，且公開了一種浮動油封外圓磨床，包括外圓磨床本體，所述外圓磨床本體；本申請通過設置第一防護板和第二防護板的配合使用；相較于現有技術，具有防止磨削產生的粉塵和碎屑飛濺的效果；通過設置的固定組件，能夠方便地固定第二防護板的使用位置，同時保證其與第一防護板的穩固連接，提高了操作的便捷性；相較于現有技術，具有可通過解除固定組件將第二防護板翻轉回原始位置，從而方便操作者在安裝或拆卸圓盤工件，避免第二防護板的高度會限制操作者，在安裝或拆卸圓盤工件的操作空間，避免在安裝圓盤工件時，由于操作者的操作空間受限，可能會導致圓盤工件夾持過程不穩定，從而避免影響到磨削質量的效果。
