本技術涉及電熔磚廢砂處理，尤其涉及一種砂型鑄造廢砂過濾回收裝置。

背景技術：

1、電熔磚砂型是用于電熔磚生產的一種模具，通常由硅砂等材料混合粘結劑制成，它為電熔磚的成型提供特定形狀和結構，電熔磚砂型在使用過程中會逐漸損耗和失效，從而產生廢砂，這些廢砂主要來自于砂型的更換、修整以及生產過程中的殘次品等。

2、在現有技術中，對于廢砂的回收處理主要通過篩選和分類，將可再利用的廢砂分離出來，經過適當處理后重新用于砂型制作，但是這種方式容易篩選出顆粒較大的廢砂混合在其中，難以很好的區分開來，需要進行多次篩分較為麻煩，并且較大的粘結的大顆粒廢砂直接被舍棄會造成資源的浪費，因此本領域技術提出一種砂型鑄造廢砂過濾回收裝置來解決上述問題。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種砂型鑄造廢砂過濾回收裝置，旨在改善現有技術篩選時，顆粒較大的廢砂會混在顆粒小的廢砂中，難以很好的區分開來，并且較大的粘結的大顆粒廢砂直接被舍棄會造成資源的浪費的問題。

2、為實現上述目的，本實用新型提供了如下技術方案：一種砂型鑄造廢砂過濾回收裝置，包括破碎箱，所述破碎箱的外側安裝有電機，所述破碎箱的內部轉動連接有兩個破碎輥，所述破碎輥的一端固定連接有圓柱齒輪，其中一個所述破碎輥的另一端固定連接有皮帶輪一，所述破碎箱的底部固定連接有回收箱，所述回收箱的內部轉動連接有轉動桿，所述轉動桿的外側固定連接有凸輪，所述回收箱的內側滑動連接有篩分網，所述篩分網的外部兩側均固定連接有兩個限位塊，所述回收箱的內部兩側均開設有兩個限位槽，所述回收箱的外側設置有排料組件，所述排料組件用于將回收箱內部篩分后剩余的大顆粒物料推出。

3、進一步地，所述排料組件包括安裝架，所述安裝架的一端固定連接在回收箱的外側，所述安裝架的另一端固定連接有伸縮連桿。

4、進一步地，所述伸縮連桿的底端固定連接有電推桿，所述電推桿的輸出端固定連接有推板。

5、進一步地，所述推板的頂部固定連接有兩個彈簧伸縮桿，所述回收箱的內側固定連接有安裝條，所述安裝條的底部與兩個彈簧伸縮桿的頂部固定連接。

6、進一步地，所述推板的底部與篩分網的頂部滑動連接，所述回收箱的外側開設有出料口。

7、進一步地，所述電機的輸出端與其中一個破碎輥的一端固定連接，兩個所述圓柱齒輪的外側嚙合連接。

8、進一步地，所述皮帶輪一的外周與皮帶輪二的外周套設有皮帶，所述凸輪的外側與篩分網的底部貼合。

9、進一步地，所述限位塊的外側與限位槽的內側滑動連接。

10、本實用新型具有如下有益效果：

11、1、本實用新型中，通過啟動電機驅動破碎輥轉動，在兩個圓柱齒輪的嚙合作用下，兩個破碎輥會同時轉動，再將廢砂從破碎箱的頂部投入進行破碎，可以將粘結的較大顆粒廢砂進行破碎后回收，避免造成資源的浪費，同時在凸輪的轉動下，篩分網還能對廢砂進行篩分，實現破碎篩分一體化的效果，使得工作效率更高。

12、2、本實用新型中，通過兩個彈簧伸縮桿的彈力作用可以在篩分網對廢砂進行上下晃動篩分時，使得推板的底部始終貼合在篩分網的頂部，啟動電推桿推動推板貼合在篩分網的頂部進行移動，可以將篩分網頂部的廢砂大顆粒從出料口推到回收箱的外部進行排棄，可以避免廢棄的廢砂殘留在回收箱的內部時間過久，會與后續破碎處理的廢砂混合在一起，造成多次篩分浪費設備能耗的問題。

技術特征：

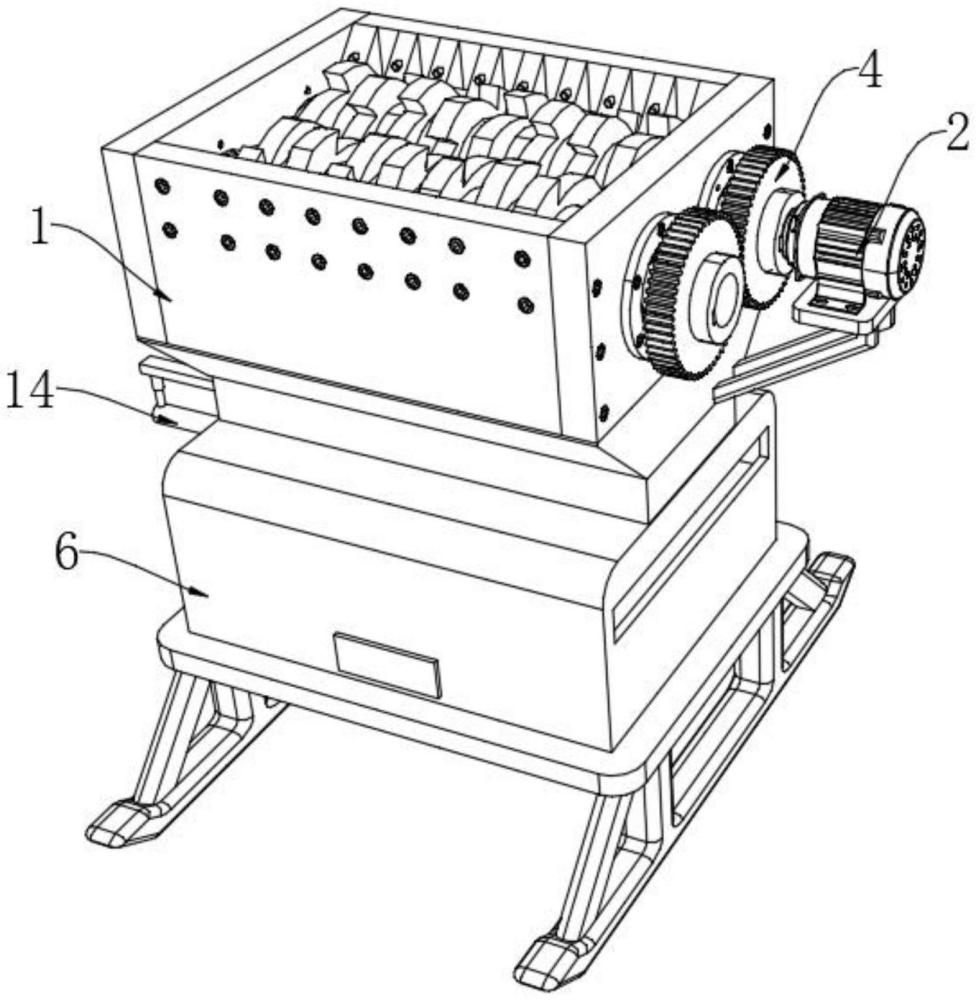

1.一種砂型鑄造廢砂過濾回收裝置，包括破碎箱(1)，其特征在于：所述破碎箱(1)的外側安裝有電機(2)，所述破碎箱(1)的內部轉動連接有兩個破碎輥(3)，所述破碎輥(3)的一端固定連接有圓柱齒輪(4)，其中一個所述破碎輥(3)的另一端固定連接有皮帶輪一(5)，所述破碎箱(1)的底部固定連接有回收箱(6)，所述回收箱(6)的內部轉動連接有轉動桿(7)，所述轉動桿(7)的外側固定連接有凸輪(19)，所述回收箱(6)的內側滑動連接有篩分網(9)，所述篩分網(9)的外部兩側均固定連接有兩個限位塊(10)，所述回收箱(6)的內部兩側均開設有兩個限位槽(11)，所述回收箱(6)的外側設置有排料組件，所述排料組件用于將回收箱(6)內部篩分后剩余的大顆粒物料推出。

2.根據權利要求1所述的一種砂型鑄造廢砂過濾回收裝置，其特征在于：所述排料組件包括安裝架(12)，所述安裝架(12)的一端固定連接在回收箱(6)的外側，所述安裝架(12)的另一端固定連接有伸縮連桿(13)。

3.根據權利要求2所述的一種砂型鑄造廢砂過濾回收裝置，其特征在于：所述伸縮連桿(13)的底端固定連接有電推桿(14)，所述電推桿(14)的輸出端固定連接有推板(15)。

4.根據權利要求3所述的一種砂型鑄造廢砂過濾回收裝置，其特征在于：所述推板(15)的頂部固定連接有兩個彈簧伸縮桿(16)，所述回收箱(6)的內側固定連接有安裝條(17)，所述安裝條(17)的底部與兩個彈簧伸縮桿(16)的頂部固定連接。

5.根據權利要求4所述的一種砂型鑄造廢砂過濾回收裝置，其特征在于：所述推板(15)的底部與篩分網(9)的頂部滑動連接，所述回收箱(6)的外側開設有出料口(18)。

6.根據權利要求1所述的一種砂型鑄造廢砂過濾回收裝置，其特征在于：所述電機(2)的輸出端與其中一個破碎輥(3)的一端固定連接，兩個所述圓柱齒輪(4)的外側嚙合連接。

7.根據權利要求1所述的一種砂型鑄造廢砂過濾回收裝置，其特征在于：所述皮帶輪一(5)的外周與皮帶輪二(8)的外周套設有皮帶，所述凸輪(19)的外側與篩分網(9)的底部貼合。

8.根據權利要求1所述的一種砂型鑄造廢砂過濾回收裝置，其特征在于：所述限位塊(10)的外側與限位槽(11)的內側滑動連接。

技術總結
本技術涉及電熔磚廢砂處理技術領域，公開了一種砂型鑄造廢砂過濾回收裝置，包括破碎箱，所述破碎箱的外側安裝有電機，所述破碎箱的內部轉動連接有兩個破碎輥，所述破碎輥的一端固定連接有圓柱齒輪，其中一個所述破碎輥的另一端固定連接有皮帶輪一，所述破碎箱的底部固定連接有回收箱，所述回收箱的內部轉動連接有轉動桿。本技術中，通過啟動電機驅動破碎輥轉動，在兩個圓柱齒輪的嚙合作用下，兩個破碎輥會同時轉動，再將廢砂從破碎箱的頂部投入進行破碎，可以將粘結的較大顆粒廢砂進行破碎后回收，避免造成資源的浪費，同時在凸輪的轉動下，篩分網還能對廢砂進行篩分，實現破碎篩分一體化的效果，使得工作效率更高。

技術研發人員：李享儒,龍沾衛,龍海濤
受保護的技術使用者：鄭州遠東耐火材料有限公司
技術研發日：20240621
技術公布日：2025/4/28
