本技術涉及噴砂設備領域，具體來說，涉及一種清理砂丸的義齒噴砂裝置。

背景技術：

1、清理砂丸的義齒噴砂裝置的作用是利用高速噴射的砂丸將義齒表面的污垢、氧化物等物質沖刷除去，以確保義齒表面光滑、清潔，延長其使用壽命，并提高義齒與口腔組織的適應性和舒適度。

2、根據專利申請號為cn202023107802.2提供的一種義齒噴砂裝置，本實用新型中，通過配置轉盤、轉軸、噴砂槍一和噴砂槍二，實現了裝置對產品的多方位的加工，避免了因加工不完全而產生的產品缺陷，且通過配置溫度傳感器、噴砂槍一和噴砂槍二，實現了裝置在工作過程中可因產品自身的溫度調節噴砂強度，保證了產品不會因溫度過高而損毀，達到了保證產品質量的目的。

3、上述裝置的不足之處在于：該裝置在使用過程中，整個裝置只能對一組義齒進行噴砂作業，那么在工廠生產時，一組一組地生產速度太慢了，進而導致生產效率低，該裝置在使用過程中，需要人員手動將義齒放入裝置內，因此設備作業時需要配備更多的人員，同時人員的勞動強度也會增加，進而導致生產成本上升同時使用便捷性差。

技術實現思路

1、本實用新型的目的在于提供一種清理砂丸的義齒噴砂裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種清理砂丸的義齒噴砂裝置，包括基座，所述基座位于整個裝置的底部，所述基座的頂部安裝有旋轉送料機構，所述基座的頂部一側安裝有噴砂室，所述噴砂室側端部且位于旋轉送料機構上方安裝有上下料機構。

3、作為本實用新型的優選技術方案，所述上下料機構包括開設在噴砂室側面的滑槽，所述滑槽側壁之間通過軸承轉動連接有雙向絲桿，所述雙向絲桿的一端貫穿出滑槽并安裝在第一電機的輸出端上，所述第一電機固定安裝在噴砂室外側，所述雙向絲桿的兩端均螺紋連接有移動塊。

4、作為本實用新型的優選技術方案，所述移動塊的末端固定安裝有氣缸，所述氣缸的輸出端向下并通過活塞桿連接第一吸盤。

5、作為本實用新型的優選技術方案，所述旋轉送料機構包括開設在基座頂部的安裝槽，所述安裝槽的底部開設有環槽，所述環槽上滾動連接有多組滾輪，所述滾輪通過轉動連接件等距安裝在轉盤的底部。

6、作為本實用新型的優選技術方案，所述安裝槽的中部固定安裝有第二電機，所述第二電機的輸出端向上通過轉桿連接轉盤底部開設的空腔，所述轉盤四周等距開設有安裝腔，所述安裝腔內轉動連接有齒輪。

7、作為本實用新型的優選技術方案，所述齒輪嚙合安裝槽側壁上開設的齒環，所述齒輪上方軸心安裝有轉軸并貫穿轉盤的頂部，所述轉軸的頂部固定安裝有第二吸盤。

8、與現有技術相比，本實用新型具有以下有益效果：

9、本裝置設置有旋轉送料機構，通過轉盤的不停轉動來實現送料，使得噴砂室內噴砂設備可以持續不斷地進行生產作業，進而提高生產效率，本裝置還設置有上下料機構，已知轉盤一端是進行連續送料的，那么另一端就是連續下料，因此通過雙向絲桿帶動移動塊移相向或者相背移動，同時配合氣缸帶動第一吸盤上下移動，從而實現自動連續上下料，減少了人員的使用量，降低生產成本，同時人員的作業量減少，提高了使用便捷性。

技術特征：

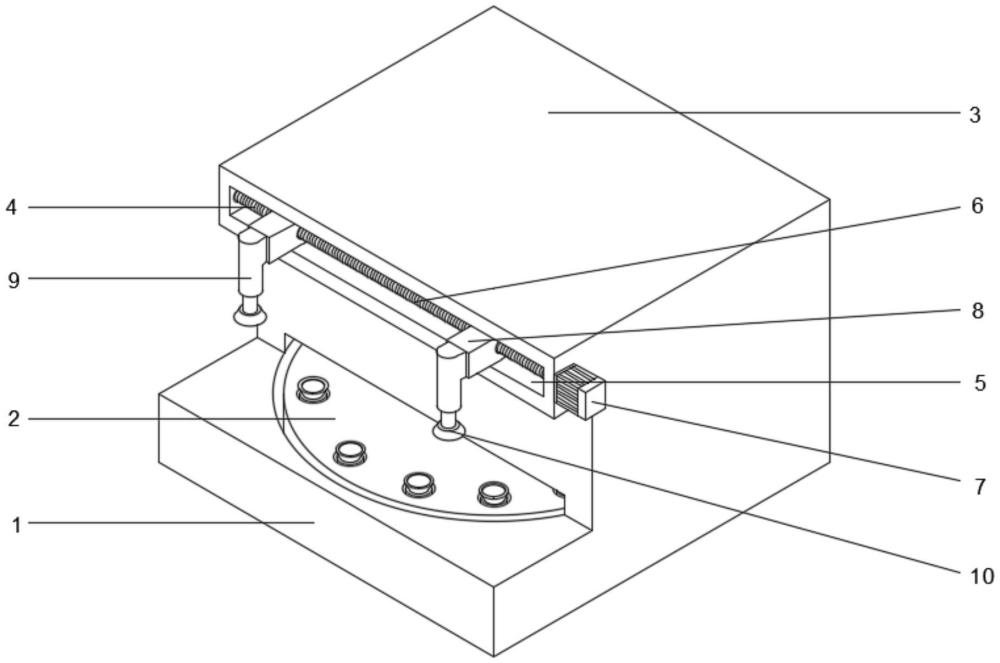

1.一種清理砂丸的義齒噴砂裝置，其特征在于，包括基座（1），所述基座（1）位于整個裝置的底部，所述基座（1）的頂部安裝有旋轉送料機構（2），所述基座（1）的頂部一側安裝有噴砂室（3），所述噴砂室（3）側端部且位于旋轉送料機構（2）上方安裝有上下料機構（4）。

2.根據權利要求1所述的一種清理砂丸的義齒噴砂裝置，其特征在于，所述上下料機構（4）包括開設在噴砂室（3）側面的滑槽（5），所述滑槽（5）側壁之間通過軸承轉動連接有雙向絲桿（6），所述雙向絲桿（6）的一端貫穿出滑槽（5）并安裝在第一電機（7）的輸出端上，所述第一電機（7）固定安裝在噴砂室（3）外側，所述雙向絲桿（6）的兩端均螺紋連接有移動塊（8）。

3.根據權利要求2所述的一種清理砂丸的義齒噴砂裝置，其特征在于，所述移動塊（8）的末端固定安裝有氣缸（9），所述氣缸（9）的輸出端向下并通過活塞桿連接第一吸盤（10）。

4.根據權利要求1所述的一種清理砂丸的義齒噴砂裝置，其特征在于，所述旋轉送料機構（2）包括開設在基座（1）頂部的安裝槽（11），所述安裝槽（11）的底部開設有環槽（12），所述環槽（12）上滾動連接有多組滾輪（13），所述滾輪（13）通過轉動連接件等距安裝在轉盤（14）的底部。

5.根據權利要求4所述的一種清理砂丸的義齒噴砂裝置，其特征在于，所述安裝槽（11）的中部固定安裝有第二電機（15），所述第二電機（15）的輸出端向上通過轉桿連接轉盤（14）底部開設的空腔，所述轉盤（14）四周等距開設有安裝腔（16），所述安裝腔（16）內轉動連接有齒輪（17）。

6.根據權利要求5所述的一種清理砂丸的義齒噴砂裝置，其特征在于，所述齒輪（17）嚙合安裝槽（11）側壁上開設的齒環（18），所述齒輪（17）上方軸心安裝有轉軸（19）并貫穿轉盤（14）的頂部，所述轉軸（19）的頂部固定安裝有第二吸盤（20）。

技術總結
本技術公開了一種清理砂丸的義齒噴砂裝置，包括基座，基座位于整個裝置的底部，基座的頂部安裝有旋轉送料機構，基座的頂部一側安裝有噴砂室，噴砂室側端部且位于旋轉送料機構上方安裝有上下料機構，本裝置設置有旋轉送料機構，通過轉盤的不停轉動來實現送料，使得噴砂室內噴砂設備可以持續不斷地進行生產作業，進而提高生產效率，本裝置還設置有上下料機構，已知轉盤一端是進行連續送料的，那么另一端就是連續下料，因此通過雙向絲桿帶動移動塊移相向或者相背移動，同時配合氣缸帶動第一吸盤上下移動，從而實現自動連續上下料，減少了人員的使用量，降低生產成本，同時人員的作業量減少，提高了使用便捷性。

技術研發人員：郭海山,秦旭,王恩奎
受保護的技術使用者：深圳市美鳴齒科技術有限公司
技術研發日：20240701
技術公布日：2025/4/28
