本技術涉及高純金屬制作，具體為一種高純金屬的制作熔鑄設備。

背景技術：

1、高純金屬是指純度很高、所含雜質常以百萬分之幾計算的金屬，由于它們的性能與一般工業純金屬顯著不同，因而獲得了特殊用途，且高純金屬是現代多種高新技術的綜合產物，隨著半導體技術、宇航、無線電科技等的高純稀土金屬發展，對金屬純度要求越來越高，也大大促進了高純金屬生產的發展，而目前的高純金屬材料在生產加工的過程中需要將金屬原料進行熔煉，熔煉后的金屬呈液態，倒入壓鑄模具中，來實現熔鑄成型；

2、當前的熔鑄設備在通過熔鑄坩堝來對高純金屬材料進行熔煉處理的過程中，需要借助工具來將熔鑄坩堝進行放置和取出，以此使熔鑄坩堝無法便捷的對其內部液態金屬液進行傾倒，導致熔鑄過程操作繁瑣。

技術實現思路

1、本實用新型提供一種高純金屬的制作熔鑄設備，可以有效解決上述背景技術中提出當前的熔鑄設備在通過熔鑄坩堝來對高純金屬材料進行熔煉處理的過程中，需要借助工具來將熔鑄坩堝進行放置和取出，以此使熔鑄坩堝無法便捷的對其內部液態金屬液進行傾倒，導致熔鑄過程操作繁瑣的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種高純金屬的制作熔鑄設備，包括支撐座，所述支撐座的頂部安裝有機柜，且機柜的正面邊端嵌入安裝有控制面板，所述機柜邊部位于控制面板底部位置處安裝有電熱環；

3、所述機柜的正面兩側對稱開設有升降導槽，一個升降導槽內嵌入轉動連接有驅動螺紋桿，另一個升降導槽內固定安裝有導桿，所述驅動螺紋桿的底端位于機柜底部位置處連接有驅動馬達，所述驅動螺紋桿和導桿的外側連接有驅動塊；

4、所述驅動塊的端部固定連接有載板，所述載板的內側嵌入契合轉動連接有翻轉板，所述翻轉板的頂部安裝有熔鑄坩堝，且載板的邊部對應翻轉板端部位置連接有緊固旋鈕，所述翻轉板的一側頂部連接有操作桿。

5、優選的，所述驅動塊位于升降導槽內契合滑動，所述驅動螺紋桿與驅動塊之間通過螺紋契合連接，所述導桿與驅動塊之間滑動連接。

6、優選的，所述驅動馬達通過安裝架固定安裝于機柜的底部，且驅動馬達通過外部電源進行供電。

7、優選的，所述翻轉板端部通過轉軸轉動連接于載板的內側，所述緊固旋鈕對轉軸進行鎖緊限位。

8、優選的，所述機柜的正面底部兩側邊端均固定安裝有集氣盒，且集氣盒的邊部等距開設有若干組氣孔，所述集氣盒的一端中部連接有導氣管，且導氣管端部位于機柜背面邊部位置處固定安裝有三角集氣座，所述三角集氣座的一端通過導氣管與引流風機相連接，引流風機通過外部電源進行供電；

9、所述引流風機的端部安裝有收集箱，且收集箱固定安裝于機柜的邊部，且收集箱的內側等距安裝有過濾網，所述收集箱的一側端部可拆卸連接有蓋板，且收集箱頂部靠近機柜的一側等距開設有排氣槽口。

10、優選的，所述引流風機和三角集氣座均通過導氣管相連通，所述收集箱邊端對應引流風機處開設有進氣口，所述收集箱內側安裝有兩組過濾網。

11、與現有技術相比，本實用新型的有益效果：本實用新型結構科學合理，使用安全方便：

12、1、通過升降導槽、驅動螺紋桿、導桿、驅動塊和驅動馬達方便帶動載板、翻轉板和熔鑄坩堝沿著機柜的豎直方向進行升降移動，從而使熔鑄坩堝能夠便捷的在電熱環內進入和退出，且通過載板和翻轉板的轉動連接關系，配合緊固旋鈕和操作桿方便調整熔鑄坩堝的傾斜角度，通過轉動翻轉板來帶動熔鑄坩堝進行翻轉，便于將熔鑄坩堝內的金屬液進行傾倒，使熔鑄坩堝在傾倒金屬液時無需借助工具，提高了高純金屬在制作過程中的操作便捷性。

13、2、通過集氣盒、氣孔、導氣管、三角集氣座和引流風機方便在高純金屬澆鑄時產生的廢氣進行集中收集，且多個氣孔保證了廢氣收集的效率，同時借助收集箱及其內部的過濾網方便對廢氣進行有效的攔截和過濾處理，使得后續通過排氣槽口排出的氣體更加的潔凈，避免高純金屬澆鑄時所產生的廢氣不經處理而對環境造成影響。

技術特征：

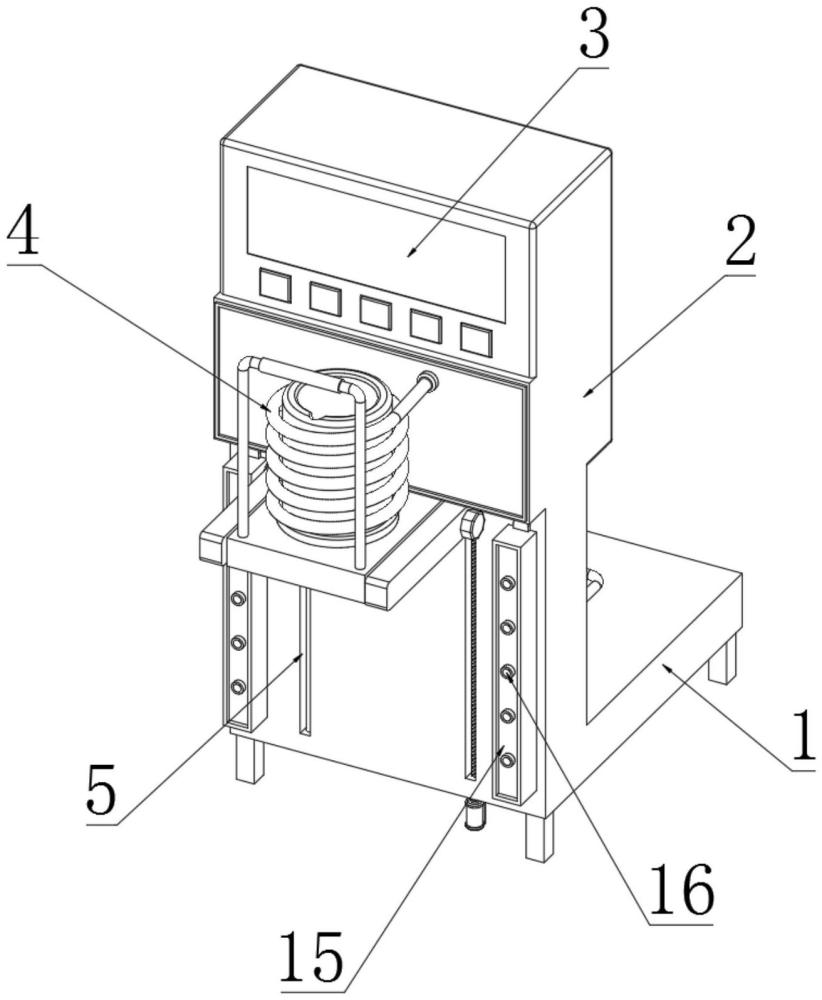

1.一種高純金屬的制作熔鑄設備，包括支撐座(1)，所述支撐座(1)的頂部安裝有機柜(2)，且機柜(2)的正面邊端嵌入安裝有控制面板(3)，其特征在于：所述機柜(2)邊部位于控制面板(3)底部位置處安裝有電熱環(4)；

2.根據權利要求1所述的一種高純金屬的制作熔鑄設備，其特征在于：所述驅動塊(8)位于升降導槽(5)內契合滑動，所述驅動螺紋桿(6)與驅動塊(8)之間通過螺紋契合連接，所述導桿(7)與驅動塊(8)之間滑動連接。

3.根據權利要求1所述的一種高純金屬的制作熔鑄設備，其特征在于：所述驅動馬達(9)通過安裝架固定安裝于機柜(2)的底部，且驅動馬達(9)通過外部電源進行供電。

4.根據權利要求1所述的一種高純金屬的制作熔鑄設備，其特征在于：所述翻轉板(11)端部通過轉軸轉動連接于載板(10)的內側，所述緊固旋鈕(13)對轉軸進行鎖緊限位。

5.根據權利要求1所述的一種高純金屬的制作熔鑄設備，其特征在于：所述機柜(2)的正面底部兩側邊端均固定安裝有集氣盒(15)，且集氣盒(15)的邊部等距開設有若干組氣孔(16)，所述集氣盒(15)的一端中部連接有導氣管(17)，且導氣管(17)端部位于機柜(2)背面邊部位置處固定安裝有三角集氣座(18)，所述三角集氣座(18)的一端通過導氣管(17)與引流風機(19)相連接，引流風機(19)通過外部電源進行供電；

6.根據權利要求5所述的一種高純金屬的制作熔鑄設備，其特征在于：所述引流風機(19)和三角集氣座(18)均通過導氣管(17)相連通，所述收集箱(20)邊端對應引流風機(19)處開設有進氣口，所述收集箱(20)內側安裝有兩組過濾網(21)。

技術總結
本技術公開了一種高純金屬的制作熔鑄設備，所述驅動塊的端部固定連接有載板，所述載板的內側嵌入契合轉動連接有翻轉板，所述翻轉板的頂部安裝有熔鑄坩堝，且載板的邊部對應翻轉板端部位置連接有緊固旋鈕，所述翻轉板的一側頂部連接有操作桿，本技術通過熔鑄坩堝沿著機柜的豎直方向進行升降移動，從而使熔鑄坩堝能夠便捷的在電熱環內進入和退出，且通過載板和翻轉板的轉動連接關系，配合緊固旋鈕和操作桿方便調整熔鑄坩堝的傾斜角度，通過轉動翻轉板來帶動熔鑄坩堝進行翻轉，便于將熔鑄坩堝內的金屬液進行傾倒，使熔鑄坩堝在傾倒金屬液時無需借助工具，提高了高純金屬在制作過程中的操作便捷性。

技術研發人員：高峻峰
受保護的技術使用者：領科元素（山東）技術有限公司
技術研發日：20240708
技術公布日：2025/4/28
