本發明涉及打磨設施，具體涉及一種塔筒鋼板自動打磨機。

背景技術：

1、隨著全球?qū)p少碳排放和依賴傳統化石燃料的意識日益增強，風力發電作為一種清潔、可再生的能源形式，得到了快速發展；塔筒作為風力發電機組的重要支撐結構，其設計、制造與安裝技術直接關系到風力發電系統的整體性能、安全性和經濟性。

2、一般在加工風電塔筒時，都是將多個筒體進行拼接，然后焊接成一組大型的塔筒，單個筒體一般都是卷曲后在連接的條形處進行彌補焊接，使得鋼卷變成一個圓形的筒，但在加工過程中，周期較長，有些筒體的條形焊縫處很容易生銹，后續為了噴漆還需要對銹斑處打磨。

3、專利申請?zhí)枮閏n202411081960.5公開了一種風電塔筒加工用除銹裝置，包括：移動架，所述移動架上表面固定連接有底板，所述底板上表面豎直安裝有固定座，所述固定座遠離底板的一端固定安裝有支撐架，所述底板上表面且遠離固定座的一側固定安裝有兩組軸承座，所述支撐架一側邊沿且位于軸承座的上方固定安裝有l(wèi)形架，所述支撐架上下兩端均固定安裝有轉動座，兩個所述轉動座內側均安裝有插桿，且兩個所述轉動座靠近右側的外壁均固定連接有安裝臂，本發明在對風電塔筒的條形拼接焊縫處進行打磨，打磨效率高，且能適應弧面，從而更好地對上下不在一個平面的區域進行打磨，并且對打磨結構進行冷卻。

4、但是該專利只能實現對塔筒外壁的焊縫進行打磨，無法對塔筒內壁的焊縫進行同步打磨，從而還需要工作人員更換打磨裝置,不僅增加了操作的復雜性和工時成本，也影響了整體打磨效率和焊縫處理的均勻性。

5、因此，有必要提供一種新的技術方案以克服上述缺陷。

技術實現思路

1、本發明的目的在于提供一種可有效解決上述技術問題的一種塔筒鋼板自動打磨機。

2、為達到本發明之目的，采用如下技術方案：

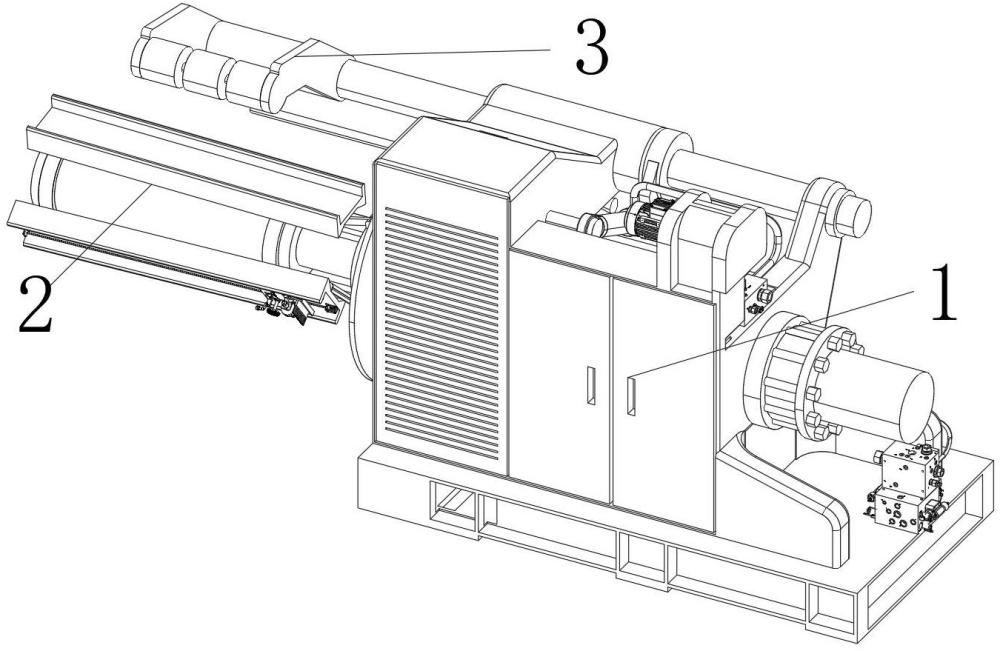

3、一種塔筒鋼板自動打磨機，包括：機體、對塔筒固定的漲緊機構、對塔筒焊縫打磨的打磨機構；

4、所述打磨組件包括：轉動安裝于所述機體上的轉軸、帶動轉軸轉動的氣缸、固定安裝在所述轉軸上的曲柄、轉動安裝在曲柄上的打磨輪、帶動打磨件轉動的電機一；氣缸鉸接在機體上，所述氣缸的活塞桿與所述轉軸鉸接。

5、進一步的，所述漲緊機構包括：與機體固定連接的主軸、滑動安裝在主軸上的滑環、驅動滑環移動的伸縮缸、鉸接與所述主軸上的鉸接桿、與鉸接桿鉸接的撐板；所述撐板還通過鉸接板與所述滑環鉸接。

6、進一步的，所述撐板上設有對塔筒內焊縫打磨的內打磨組件；

7、所述內打磨組件包括：固定安裝在所述撐板上的電機二、與電機二輸出軸固定連接的螺紋桿、與螺紋桿螺紋連接的安裝板、轉動安裝于安裝板上的打磨件、帶動打磨件轉動電機三；所述安裝板滑動安裝于所述撐板上。

8、進一步的，所述安裝板上還設有對焊縫清潔的清潔組件；

9、所述清潔組件包括；轉動安裝于所述安裝板上的清潔輪、開設于所述撐板上的限位槽、與清潔輪固定連接的齒輪、與齒輪嚙合的齒條及對打磨前焊縫清潔的預清潔組件；所述清潔輪的一端穿過安裝板滑動安裝于限位槽內；所述齒條固定安裝于所述限位槽的一側。

10、進一步的，所述預清潔組件包括：與所述清潔輪鏈輪連接的凸輪、鉸接在凸輪非圓心端的推桿、與所述推桿另一端鉸接的毛刷；所述凸輪轉動安裝在安裝板上；所述毛刷滑動安裝于所述安裝板上；所述毛刷位于打磨件打磨方向的前方。

11、進一步的，所述安裝板上還設有對打磨后焊縫光滑度進行檢測的檢測組件；

12、所述檢測組件包括：開設于所述撐板上的導向槽、滑動安裝于導向槽內的導向桿、與導向桿固定連接的滑動塊、與滑動塊鉸接的接觸輪；監測接觸輪與滑動塊鉸接點角度變化的角度傳感器；所述安裝板上設有活動槽，所述滑動塊穿過活動槽；所述接觸輪的轉動方向與焊縫方向垂直。

13、進一步的，所述導向槽底面設有多段高于底面的凸起段。

14、進一步的，所述撐板分為支撐端和打磨端。

15、與現有技術相比，本發明具有如下有益效果：本發明一種塔筒鋼板自動打磨機通過設置漲緊機構在電機將焊接好的塔筒進行內漲緊，以實現對塔筒的固定，同時將打磨件靠近并接觸塔筒內壁的焊縫表面，隨后推動打磨件沿焊縫方向移動對塔筒內焊縫進行打磨；同時由打磨機構對塔筒外壁上的焊縫進行打磨，通過雙重作業，確保了對塔筒內外壁焊縫的全面且精細的打磨作業。

技術特征：

1.一種塔筒鋼板自動打磨機，其特征在于，包括：機體、對塔筒固定的漲緊機構、對塔筒焊縫打磨的打磨機構；

2.如權利要求1所述的一種塔筒鋼板自動打磨機，其特征在于，所述漲緊機構包括：與機體固定連接的主軸、滑動安裝在主軸上的滑環、驅動滑環移動的伸縮缸、鉸接與所述主軸上的鉸接桿、與鉸接桿鉸接的撐板；所述撐板還通過鉸接板與所述滑環鉸接。

3.如權利要求2所述的一種塔筒鋼板自動打磨機，其特征在于，所述撐板上設有對塔筒內焊縫打磨的內打磨組件；

4.如權利要求3所述的一種塔筒鋼板自動打磨機，其特征在于，所述安裝板上還設有對焊縫清潔的清潔組件；

5.如權利要求4所述的一種塔筒鋼板自動打磨機，其特征在于，所述預清潔組件包括：與所述清潔輪鏈輪連接的凸輪、鉸接在凸輪非圓心端的推桿、與所述推桿另一端鉸接的毛刷；所述凸輪轉動安裝在安裝板上；所述毛刷滑動安裝于所述安裝板上；所述毛刷位于打磨件打磨方向的前方。

6.如權利要求2所述的一種塔筒鋼板自動打磨機，其特征在于，所述安裝板上還設有對打磨后焊縫光滑度進行檢測的檢測組件；

7.如權利要求6所述的一種塔筒鋼板自動打磨機，其特征在于，所述導向槽底面設有多段高于底面的凸起段。

8.如權利要求2所述的一種塔筒鋼板自動打磨機，其特征在于，所述撐板分為支撐端和打磨端。

技術總結
本發明涉及打磨設施技術領域，具體涉及一種塔筒鋼板自動打磨機，包括：機體、對塔筒固定的漲緊機構、對塔筒焊縫打磨的打磨機構。本發明一種塔筒鋼板自動打磨機通過設置漲緊機構在電機將焊接好的塔筒進行內漲緊，以實現對塔筒的固定，同時將打磨件靠近并接觸塔筒內壁的焊縫表面，隨后推動打磨件沿焊縫方向移動對塔筒內焊縫進行打磨；同時由打磨機構對塔筒外壁上的焊縫進行打磨，通過雙重作業，確保了對塔筒內外壁焊縫的全面且精細的打磨作業。

技術研發人員：賈勤飛,林育江,吳慶超
受保護的技術使用者：揚州泰勝風能裝備有限公司
技術研發日：
技術公布日：2025/4/28
