本技術涉及鋁箔加工用退火爐送料設備，具體為一種鋁箔加工用退火爐的送料機構。

背景技術：

1、眾所周知，在鋁箔加工過程中，退火處理是一個關鍵的環節，用于改善鋁箔的機械性能、消除殘余應力，并去除表面殘油。為了確保退火處理的效果，鋁箔卷需要在特定的溫度和環境下進行加熱和保溫，傳統的鋁箔加工用退火爐送料機構，需要先將鋁箔卷通過送料車輸送到送料口，再通過專用車將其送入退火爐中。

2、鋁箔卷在運輸送料過程中若不能得到有效固定，很容易導致鋁箔卷受損，這主要是因為鋁箔卷本身具有一定的重量和體積，若固定不當，在運輸或送料時可能會發生滑動、滾動或碰撞，從而造成表面劃傷、變形等損傷。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種鋁箔加工用退火爐的送料機構。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種鋁箔加工用退火爐的送料機構，包括送料座、固定裝置、緩沖裝置和移動裝置，所述送料座的底端通過所述緩沖裝置安裝有所述移動裝置，所述送料座的頂端開設有放料槽，所述固定裝置包括雙向螺桿、滑塊、固定板、固定槽、橡膠墊、力矩傳感器、主動錐形齒輪、從動錐形齒輪和驅動電機，所述送料座的頂端對稱開設有兩組矩形槽，所述矩形槽中轉動安裝有所述雙向螺桿，所述雙向螺桿的左右兩端均螺紋安裝有所述滑塊，所述滑塊的頂端均安裝有所述固定板，每兩組所述固定板相對應的一側均開設有所述固定槽，所述固定槽上安裝有所述橡膠墊，所述橡膠墊上嵌入安裝有所述力矩傳感器，兩組所述雙向螺桿的一端貫穿所述送料座側壁套設有從動錐形齒輪，兩組所述從動錐形齒輪相對應的一端均嚙合連接有所述主動錐形齒輪，所述送料座側壁安裝有所述驅動電機，所述驅動電機的左右兩端輸出端分別與兩組所述主動錐形齒輪連接。

5、為了便于移動送料座，本實用新型改進有，所述移動裝置包括萬向輪和剎車組件，所述送料座的底端四角通過所述緩沖裝置安裝有四組所述萬向輪，所述萬向輪上安裝有所述剎車組件，所述剎車組件與所述萬向輪適配。

6、為了便于對移動裝置的移動進行緩沖，本實用新型改進有，所述緩沖裝置包括支撐筒、阻尼桿和彈簧，所述萬向輪的頂端安裝有連接板，所述連接板的頂端安裝有所述支撐筒，所述支撐筒的頂端滑動安裝有所述阻尼桿，所述阻尼桿的頂端與所述送料座底壁固定連接，所述支撐筒和所述阻尼桿的外壁均套設有所述彈簧。

7、為了便于對不同型號的鋁箔卷進行固定，本實用新型改進有，所述固定槽為v型設計。

8、為了便于對鋁箔卷外壁適配，本實用新型改進有，所述放料槽為弧形設計。

9、為了便于配合移動裝置移動送料座，本實用新型改進有，所述送料座遠離所述驅動電機的一側側壁安裝有推把。

10、為了對主動錐形齒輪和從動錐形齒輪進行防護，本實用新型改進有，所述送料座遠離所述推把的一端安裝有防護架。

11、為了保證驅動電機運行的穩定性和精確性，本實用新型改進有，所述驅動電機為伺服電機。

12、(三)有益效果

13、與現有技術相比，本實用新型提供了一種鋁箔加工用退火爐的送料機構，具備以下有益效果：

14、該鋁箔加工用退火爐的送料機構，通過設置的固定裝置，可以確保鋁箔卷在送料過程中不會發生滑動或滾動，大大提高了送料的穩定性，且雙向螺桿和滑塊以及v型槽的配合可以適應不同外徑的鋁箔卷，使其具有較強的通用性和適應性，橡膠墊和力矩傳感器的設計可以保護鋁箔卷在固定過程中不受損傷，同時實時監測鋁箔卷的受力情況，確保其安全穩定地運輸到目的地，便于后期進入到退火爐中進行加工處理。

15、該鋁箔加工用退火爐的送料機構，通過設置的緩沖裝置，阻尼桿和彈簧會共同作用，將移動裝置受到的沖擊力轉化為彈簧的彈性勢能，從而減少對送料座和移動裝置的直接影響，阻尼桿和彈簧的組合可以吸收和減少震動，使送料座保持相對穩定，避免鋁箔卷因震動而受損或滑落。

技術特征：

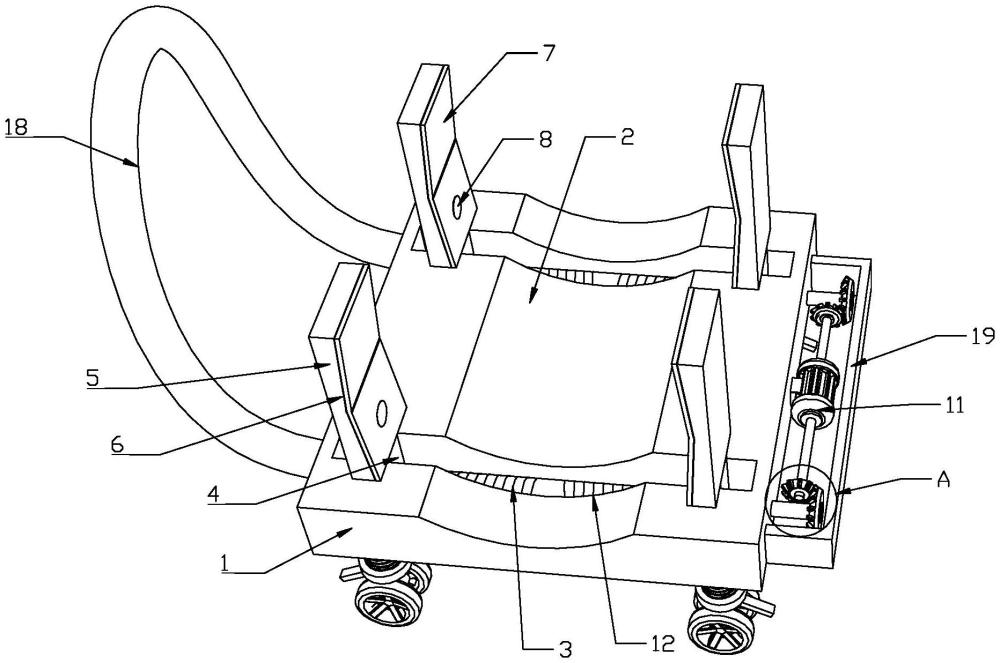

1.一種鋁箔加工用退火爐的送料機構，包括送料座(1)、固定裝置、緩沖裝置和移動裝置，其特征在于：所述送料座(1)的底端通過所述緩沖裝置安裝有所述移動裝置，所述送料座(1)的頂端開設有放料槽(2)，所述固定裝置包括雙向螺桿(3)、滑塊(4)、固定板(5)、固定槽(6)、橡膠墊(7)、力矩傳感器(8)、主動錐形齒輪(9)、從動錐形齒輪(10)和驅動電機(11)，所述送料座(1)的頂端對稱開設有兩組矩形槽(12)，所述矩形槽(12)中轉動安裝有所述雙向螺桿(3)，所述雙向螺桿(3)的左右兩端均螺紋安裝有所述滑塊(4)，所述滑塊(4)的頂端均安裝有所述固定板(5)，每兩組所述固定板(5)相對應的一側均開設有所述固定槽(6)，所述固定槽(6)上安裝有所述橡膠墊(7)，所述橡膠墊(7)上嵌入安裝有所述力矩傳感器(8)，兩組所述雙向螺桿(3)的一端貫穿所述送料座(1)側壁套設有從動錐形齒輪(10)，兩組所述從動錐形齒輪(10)相對應的一端均嚙合連接有所述主動錐形齒輪(9)，所述送料座(1)側壁安裝有所述驅動電機(11)，所述驅動電機(11)的左右兩端輸出端分別與兩組所述主動錐形齒輪(9)連接。

2.根據權利要求1所述的一種鋁箔加工用退火爐的送料機構，其特征在于：所述移動裝置包括萬向輪(13)和剎車組件(14)，所述送料座(1)的底端四角通過所述緩沖裝置安裝有四組所述萬向輪(13)，所述萬向輪(13)上安裝有所述剎車組件(14)，所述剎車組件(14)與所述萬向輪(13)適配。

3.根據權利要求2所述的一種鋁箔加工用退火爐的送料機構，其特征在于：所述緩沖裝置包括支撐筒(15)、阻尼桿(16)和彈簧(17)，所述萬向輪(13)的頂端安裝有連接板，所述連接板的頂端安裝有所述支撐筒(15)，所述支撐筒(15)的頂端滑動安裝有所述阻尼桿(16)，所述阻尼桿(16)的頂端與所述送料座(1)底壁固定連接，所述支撐筒(15)和所述阻尼桿(16)的外壁均套設有所述彈簧(17)。

4.根據權利要求3所述的一種鋁箔加工用退火爐的送料機構，其特征在于：所述固定槽(6)為v型設計。

5.根據權利要求4所述的一種鋁箔加工用退火爐的送料機構，其特征在于：所述放料槽(2)為弧形設計。

6.根據權利要求5所述的一種鋁箔加工用退火爐的送料機構，其特征在于：所述送料座(1)遠離所述驅動電機(11)的一側側壁安裝有推把(18)。

7.根據權利要求6所述的一種鋁箔加工用退火爐的送料機構，其特征在于：所述送料座(1)遠離所述推把(18)的一端安裝有防護架(19)。

8.根據權利要求7所述的一種鋁箔加工用退火爐的送料機構，其特征在于：所述驅動電機(11)為伺服電機。

技術總結
本技術涉及鋁箔加工用退火爐送料設備技術領域，具體為一種鋁箔加工用退火爐的送料機構，包括送料座、固定裝置、緩沖裝置和移動裝置，所述送料座的底端通過所述緩沖裝置安裝有所述移動裝置，所述送料座的頂端開設有放料槽，橡膠墊能夠進一步增加與鋁箔卷的摩擦力，防止其在移動過程中滑動或滾動，橡膠墊中嵌入的力矩傳感器可以實時監測鋁箔卷在固定過程中的受力情況，如果鋁箔卷在固定過程中發生滑動或移動，力矩傳感器會感知到力的變化，從而及時調整固定裝置的夾緊力度，確保鋁箔卷的固定穩定，保證鋁箔卷在輸送座通過移動裝置輸送的穩定性，其緩沖裝置在輸送座移動過程中也會起到一定的緩沖作用，防止鋁箔卷受損。

技術研發人員：王旭暉
受保護的技術使用者：河南達飛實業有限公司
技術研發日：20240716
技術公布日：2025/4/28
