本技術涉及鋼絲熱處理設備，具體為一種胎圈鋼絲熱處理設備。

背景技術：

1、胎圈鋼絲用于輪胎的胎圈部分，是輪胎的主要骨架材料之一，用于制造乘用汽車及其它運載車的輪胎胎圈鋼絲束，其作用是使輪胎緊密地固定在輪輞上，并承受著輪胎與輪輞之間的各種相互作用力。胎圈鋼絲是一種經拉拔加工后在碳素圓鋼絲表面鍍有青銅、紫銅或黃銅等鍍層的高性能金屬線材，但現有的一種胎圈鋼絲熱處理設備仍存在一定的缺陷，比如：

2、申請?zhí)枮閏n202322628858.x的“一種胎圈鋼絲生產線熱處理裝置”，包括固定環框，所述固定環框內部設有空腔，還包括：蓋板、加熱塊、固定桿、固定筒、抖動機構和噴氣機構，該一種胎圈鋼絲生產線熱處理裝置，無法對鋼絲進行完全的加熱，加熱不徹底，在設備加熱完畢后無法對鋼絲進行酸洗，無法去除鋼絲表面的雜質和碎屑，無法使其快速降溫和統一收集，無法滿足使用者的日常需求，提高了使用者的勞動負擔，降低了設備的工作效率。

技術實現思路

1、本實用新型的目的在于提供一種胎圈鋼絲熱處理設備，以解決上述背景技術中提出的無法對鋼絲進行完全的加熱，加熱不徹底，在設備加熱完畢后無法對鋼絲進行酸洗，無法去除鋼絲表面的雜質和碎屑，無法使其快速降溫和統一收集，無法滿足使用者的日常需求，提高了使用者的勞動負擔，降低了設備的工作效率的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種胎圈鋼絲熱處理設備，包括加熱箱，所述加熱箱的左壁面上端固定安裝有第一固定架，所述第一固定架的后壁面固定安裝有一個傳動電機，所述傳動電機的前端固定安裝有出卷輪，所述出卷輪上纏繞設置有本體，所述加熱箱的左部均勻軸承連接有三個固定輪，所述加熱箱的右部均勻軸承連接有兩個固定輪，且本體呈s型纏繞于固定輪上，所述加熱箱的上頂面中心固定安裝有鼓風機，所述加熱箱的內壁面固定安裝有電熱器，所述加熱箱的右壁面下端軸承連接有導向輪。

3、作為本實用新型的優選技術方案，所述加熱箱的下底面固定安裝有箱體，所述箱體的右部固定安裝有刮套，且本體貫穿滑動連接于刮套上，所述箱體的右部設置有酸洗倉，所述箱體的左部設置有水洗倉，且酸洗倉的內底面鑲嵌固定安裝有驅動電機，所述驅動電機的上端固定安裝有攪拌葉，所述攪拌葉與箱體為軸承連接。

4、作為本實用新型的優選技術方案，所述攪拌葉的上頂面軸承連接有過濾板，所述過濾板與箱體為固定安裝，所述過濾板的上頂面開設有凹槽，且凹槽內部軸承連接有一個固定輪，所述箱體的中心上部固定安裝有第一吸水棉，且第一吸水棉的下端軸承連接有一個固定輪，所述本體纏繞于固定輪的上端，且本體與第一吸水棉為面接觸。

5、作為本實用新型的優選技術方案，所述箱體的左部內頂面均勻固定安裝有多個噴淋頭，且水洗倉內部中心軸承連接有一個固定輪，所述箱體的左壁面上部軸承連接有一個固定輪，所述箱體的左壁面固定安裝有第二吸水棉。

6、作為本實用新型的優選技術方案，所述本體與第二吸水棉為面接觸，所述箱體的下底面固定安裝有油冷箱，所述箱體和油冷箱的左壁面分別軸承連接有一個導向輪，所述油冷箱的內部均勻軸承連接有兩個固定輪。

7、作為本實用新型的優選技術方案，所述箱體的右壁面下端固定安裝有第二固定架，所述第二固定架的內部軸承連接有收卷輪，且第二固定架的后壁面固定安裝有一個傳動電機，所述加熱箱的內頂面左端固定安裝有溫度檢測器。

8、與現有技術相比，本實用新型的有益效果是：

9、1、該一種胎圈鋼絲熱處理設備便于使用者通過啟動右側的傳動電機轉動，帶動本體向右移動，此時打開鼓風機和電熱器對加熱箱內部進行加熱，隨后通過多個固定輥對本體進行呈s型纏繞，使得本體在加熱箱中加熱更加均勻，通過溫度檢測器可對加熱箱中的溫度進行檢測，便于使用者對加熱箱中的溫度進行實時監控和調節溫度，通過導向輪使本體進入到酸洗倉中，通過刮套對本體表面的碎屑進行刮除，便于對本體進行酸洗，保證了本體的酸洗效率，提高了設備的工作質量。

10、2、該一種胎圈鋼絲熱處理設備便于通過驅動電機轉動帶動攪拌葉轉動，對設備內部的酸溶液進行攪拌防止沉積，并對本體表面的碎屑進行阻擋，本體通過凹槽內部的固定輪，使得本體可完全浸泡于酸溶液中，通過第一吸水棉便于對本體表面剩余的酸溶液進行清除，隨后啟動噴淋頭對本體進行沖洗，此時，沖洗完畢的本體通過第二吸水棉進行吸水處理，而后通過油冷箱對本體進行再次冷卻，最大程度的對本體進行冷卻，冷卻完畢通過收卷輪進行收卷，減輕了使用者的勞動負擔，提高了設備的工作效率。

技術特征：

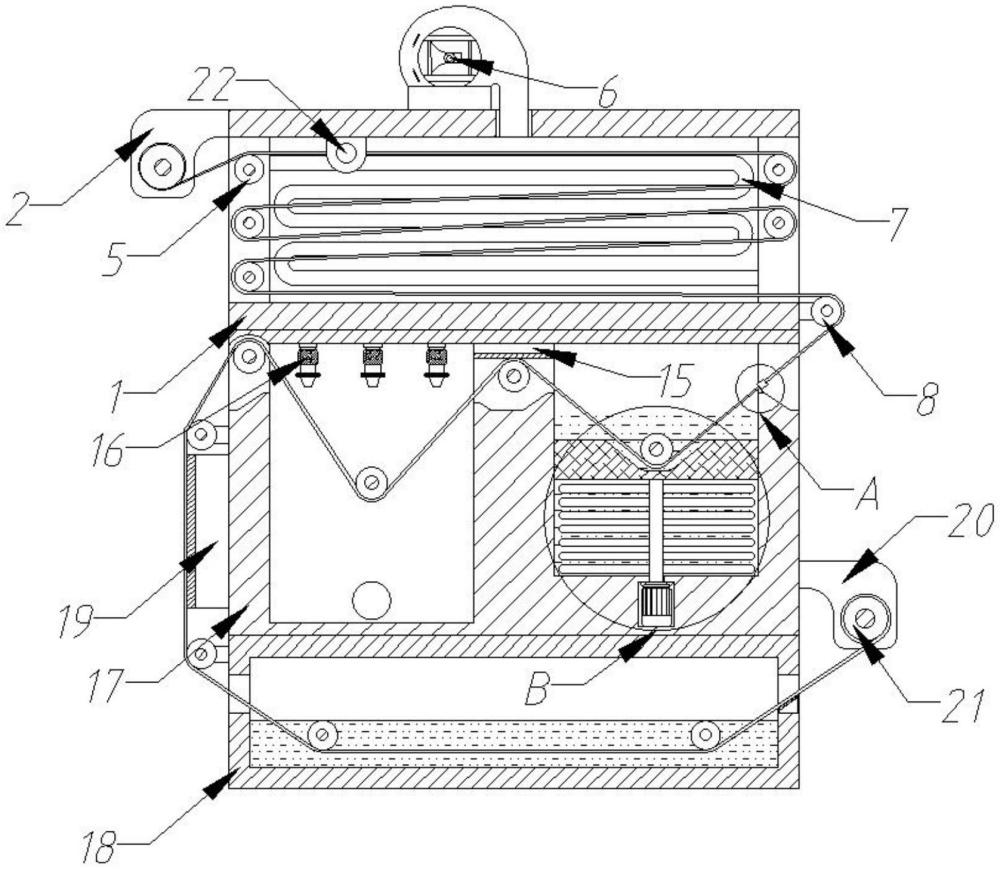

1.一種胎圈鋼絲熱處理設備，包括加熱箱(1)，其特征在于：所述加熱箱(1)的左壁面上端固定安裝有第一固定架(2)，所述第一固定架(2)的后壁面固定安裝有一個傳動電機(3)，所述傳動電機(3)的前端固定安裝有出卷輪(4)，所述出卷輪(4)上纏繞設置有本體(10)，所述加熱箱(1)的左部均勻軸承連接有三個固定輪(5)，所述加熱箱(1)的右部均勻軸承連接有兩個固定輪(5)，且本體(10)呈s型纏繞于固定輪(5)上，所述加熱箱(1)的上頂面中心固定安裝有鼓風機(6)，所述加熱箱(1)的內壁面固定安裝有電熱器(7)，所述加熱箱(1)的右壁面下端軸承連接有導向輪(8)。

2.根據權利要求1所述的一種胎圈鋼絲熱處理設備，其特征在于，所述加熱箱(1)的下底面固定安裝有箱體(17)，所述箱體(17)的右部固定安裝有刮套(9)，且本體(10)貫穿滑動連接于刮套(9)上，所述箱體(17)的右部設置有酸洗倉，所述箱體(17)的左部設置有水洗倉，且酸洗倉的內底面鑲嵌固定安裝有驅動電機(11)，所述驅動電機(11)的上端固定安裝有攪拌葉(12)，所述攪拌葉(12)與箱體(17)為軸承連接。

3.根據權利要求2所述的一種胎圈鋼絲熱處理設備，其特征在于，所述攪拌葉(12)的上頂面軸承連接有過濾板(13)，所述過濾板(13)與箱體(17)為固定安裝，所述過濾板(13)的上頂面開設有凹槽(14)，且凹槽(14)內部軸承連接有一個固定輪(5)，所述箱體(17)的中心上部固定安裝有第一吸水棉(15)，且第一吸水棉(15)的下端軸承連接有一個固定輪(5)，所述本體(10)纏繞于固定輪(5)的上端，且本體(10)與第一吸水棉(15)為面接觸。

4.根據權利要求3所述的一種胎圈鋼絲熱處理設備，其特征在于，所述箱體(17)的左部內頂面均勻固定安裝有多個噴淋頭(16)，且水洗倉內部中心軸承連接有一個固定輪(5)，所述箱體(17)的左壁面上部軸承連接有一個固定輪(5)，所述箱體(17)的左壁面固定安裝有第二吸水棉(19)。

5.根據權利要求4所述的一種胎圈鋼絲熱處理設備，其特征在于，所述本體(10)與第二吸水棉(19)為面接觸，所述箱體(17)的下底面固定安裝有油冷箱(18)，所述箱體(17)和油冷箱(18)的左壁面分別軸承連接有一個導向輪(8)，所述油冷箱(18)的內部均勻軸承連接有兩個固定輪(5)。

6.根據權利要求5所述的一種胎圈鋼絲熱處理設備，其特征在于，所述箱體(17)的右壁面下端固定安裝有第二固定架(20)，所述第二固定架(20)的內部軸承連接有收卷輪(21)，且第二固定架(20)的后壁面固定安裝有一個傳動電機(3)，所述加熱箱(1)的內頂面左端固定安裝有溫度檢測器(22)。

技術總結
本技術公開了一種胎圈鋼絲熱處理設備，包括加熱箱，所述加熱箱的左壁面上端固定安裝有第一固定架，所述第一固定架的后壁面固定安裝有一個傳動電機，所述傳動電機的前端固定安裝有出卷輪，所述出卷輪上纏繞設置有本體，該一種胎圈鋼絲熱處理設備便于使用者通過啟動右側的傳動電機轉動，帶動本體向右移動，此時打開鼓風機和電熱器對加熱箱內部進行加熱，隨后通過多個固定輥對本體進行呈S型纏繞，使得本體在加熱箱中加熱更加均勻，通過溫度檢測器可對加熱箱中的溫度進行檢測，便于使用者對加熱箱中的溫度進行實時監控和調節溫度，隨后通過刮套對本體表面的碎屑進行刮除，便于對本體進行酸洗，保證了本體的酸洗效率，提高了設備的工作質量。

技術研發人員：竇衍君,王松,莊春玲,趙凱明,徐建序
受保護的技術使用者：山東大業股份有限公司
技術研發日：20240724
技術公布日：2025/4/28
