本發明涉及金屬環加工，具體涉及一種攝像頭的金屬密封環的加工設備。

背景技術：

1、攝像頭金屬環是安裝在攝像頭組件上，起到固定和保護攝像頭的作用金屬零部件，為了達到裝飾和防護的功能，通常會對攝像頭金屬環進行表面拋光處理。

2、中國專利公開了一種金屬環加工用夾持拋光設備，公開號為cn208051687u，包括金屬環拋光設備本體，所述金屬環拋光設備本體的正面上固定連接有圓盤。本實用新型解決了金屬環外壁在打磨的時候，如果在沒有夾持的緊的情況，會出現跑位的情況，導致打磨不完整，需要人工對打磨口進行拋光，導致耗時耗力的問題，本實用新型通過在固定塊的正面上固定連接有焊接塊，位于焊接塊的外壁正面上固定連接的打磨塊，通過打磨塊對金屬夾持盤所夾持的金屬環外壁進行打磨，通過將螺栓貫穿焊接塊并固定連接在滑塊的正面上，其中擠壓器對滑塊的推動，滑塊在滑槽的槽內進行滑動，進而可以對金屬環外壁打磨槽口的深度進行控制，并伴隨著夾持的效果。

3、但是還是包括以下缺點：裝置通過控制伸縮桿伸長，帶動打磨塊與金屬環外圈進行打磨，但是裝置不能對金屬環內壁進行打磨，使其打磨效果單一。為此，我們提出了一種攝像頭的金屬密封環的加工設備來解決這個問題。

技術實現思路

1、本發明提供一種攝像頭的金屬密封環的加工設備，以解決上述背景技術中提出的問題。

2、為解決上述技術問題，本發明所采用的技術方案是：

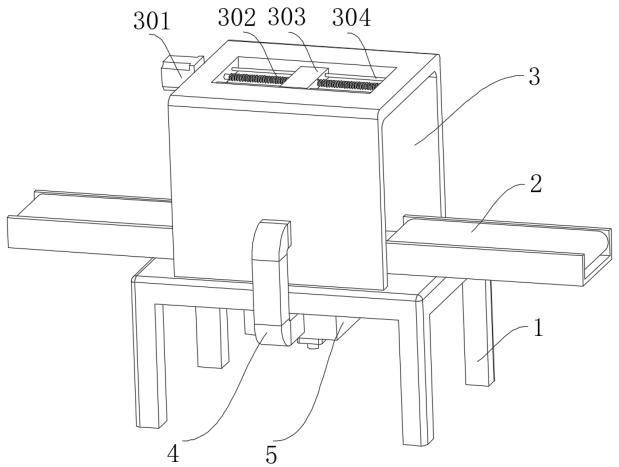

3、一種攝像頭的金屬密封環的加工設備，包括操作臺，所述操作臺上方設置有打磨機構，所述打磨機構左右側均設置有輸送裝置，所述打磨機構包括u型安裝殼，所述u型安裝殼內側設置有打磨部；

4、所述打磨部包括滑軌、弧形打磨板、伸縮桿和弧形安裝塊，所述弧形安裝塊截面為t型，所述滑軌底面固定連接有安裝桿，所述安裝桿底面與操作臺頂面固定連接，所述弧形打磨板設置在滑軌內側；

5、所述打磨部上方設置有夾取部；

6、所述夾取部包括轉動裝置、限位件、安裝環、u型滑板和u型板，所述安裝環外表面開設有通槽，所述u型滑板滑動貫穿通槽并延伸至安裝環外側，所述u型板內側設置有輥輪。

7、本發明技術方案的進一步改進在于：所述滑軌內壁開設有t型滑槽，所述弧形安裝塊設置在t型滑槽內部并與t型滑槽內壁滑動連接，所述伸縮桿底面與弧形安裝塊頂面固定連接，所述伸縮桿輸出桿頂面與弧形打磨板底面固定連接，所述弧形打磨板底面固定連接有弧形彈簧板，所述弧形彈簧板底面與弧形安裝塊頂面固定連接，所述弧形打磨板軸線高于滑軌軸線，通過設置弧形彈簧板和伸縮桿，將金屬環從滑軌上方放入滑軌內部，將金屬環底面擠壓壓弧形打磨板內壁，使弧形打磨板內壁軸線與滑軌軸線重合，弧形彈簧板內壁擠壓金屬環外表面。

8、本發明技術方案的進一步改進在于：所述弧形安裝塊左右端面均固定連接有磁鐵，所述滑軌內部設置有電磁線圈，t型滑槽內部與滑軌上方貫通設置，通過設置電磁限位圈和磁鐵，依次將電磁線圈通電，使多個電磁線圈依次產生磁場，使電磁場推動磁鐵移動，磁鐵帶動弧形安裝塊沿滑軌上的t型滑槽內壁滑動，使弧形打磨板對金屬環外表面和內壁進行打磨。

9、本發明技術方案的進一步改進在于：所述轉動裝置轉軸底端延伸至安裝環內側，所述轉動裝置轉軸底面與限位件頂面固定連接，所述限位件外表面與u型滑板外表面擠壓接觸，右側所述u型板頂面固定連接有驅動件，所述驅動件轉軸通過第一軸承轉動貫穿右側u型板頂面并延伸至右側u型板內側，所述驅動件轉軸底面與右側輥輪頂面固定連接，通過設置u型滑板、轉動裝置和限位件，控制轉動裝置轉動，轉動裝置輸出軸帶動限位件轉動，使限位件推動u型滑板移動，使多個輥輪相互遠離，使多個輥輪對金屬環內壁進行夾取。

10、本發明技術方案的進一步改進在于：所述轉動裝置頂面固定連接有安裝板，所述安裝板底面固定連接有支撐桿，所述支撐桿頂面與安裝環頂面固定連接，通過設置安裝板和支撐桿，對轉動裝置進行定位，防止限位件隨安裝環轉動。

11、本發明技術方案的進一步改進在于：所述通槽內壁開設有滑槽，所述u型滑板外表面固定連接有限位桿，所述限位桿外表面貫穿滑槽內部并與滑槽內壁滑動連接，所述通槽內壁固定連接有固定板，所述u型滑板內壁固定連接有復位彈簧，所述復位彈簧另一端延伸至通槽內部并與固定板外表面固定連接，通過設置復位彈簧，使轉動轉動反轉時，利用復位彈簧的彈力，使多個u型滑板相互靠近，使輥輪對金屬環解除限位。

12、本發明技術方案的進一步改進在于：所述u型安裝殼頂面開設有通孔，所述u型安裝殼左端面固定連接有傳動裝置，所述傳動裝置輸出軸右端外表面通過第二軸承轉動貫穿u型安裝殼左端面并延伸至通孔內部，所述傳動裝置輸出軸右端面固定連接有傳動螺桿，所述傳動螺桿前后側均設置有滑桿，所述滑桿外表面和傳動螺桿外表面套設有連接塊，所述連接塊底面固定連接液壓桿，所述液壓桿輸出桿底面與安裝板頂面固定連接。

13、本發明技術方案的進一步改進在于：所述操作臺內側設置有過濾箱，所述過濾箱下方設置有抽風機，所述過濾箱前后端面均固定貫通連接有導風管道，所述導風管道外表面與u型安裝殼外表面固定貫通連接，所述導風管道內壁固定連接有柵板，通過設置導風管道、過濾箱、抽風機和柵板，啟動抽風機，使u型安裝殼內部的空氣帶動打磨粉塵穿過柵板和導風管道內部，最終使打磨粉塵收集在過濾箱內部。

14、由于采用了上述技術方案，本發明相對現有技術來說，取得的技術進步是：

15、1、本發明提供一種攝像頭的金屬密封環的加工設備，通過設置安裝桿、滑軌、弧形打磨板、磁鐵、弧形彈簧板、伸縮桿、電磁線圈和弧形安裝塊，將金屬環從滑軌上方放入滑軌內部，將金屬環底面擠壓壓弧形打磨板內壁，使弧形打磨板內壁軸線與滑軌軸線重合，此時伸縮桿縮短，弧形彈簧板內壁擠壓金屬環外表面，依次將電磁線圈通電，使多個電磁線圈依次產生磁場，使電磁場推動磁鐵移動，磁鐵帶動弧形安裝塊沿滑軌上的t型滑槽內壁滑動，使弧形打磨板對金屬環外表面和內壁進行打磨，使裝置的打磨范圍更大；

16、2、本發明提供一種攝像頭的金屬密封環的加工設備，通過設置轉動裝置、支撐桿、驅動件、限位件、輥輪、安裝環、u型滑板、u型板、限位桿、復位彈簧、固定板、通槽和安裝板，控制轉動裝置轉動，轉動裝置輸出軸帶動限位件轉動，使限位件推動u型滑板移動，使多個輥輪相互遠離，使多個輥輪對金屬環內壁進行夾取，金屬環左端移入滑軌內側，使弧形打磨板內壁與金屬環外表面擠壓接觸，啟動驅動件，驅動件輸出軸驅動右側輥輪轉動，輥輪驅動金屬環轉動，便于打磨板對金屬環外表面和內壁進行全方位打磨；

17、3、本發明提供一種攝像頭的金屬密封環的加工設備，通過設置傳動裝置、傳動螺桿、連接塊、滑桿、液壓桿和u型安裝殼，控制液壓桿伸縮，便于改變金屬環的高度，啟動傳動裝置，使傳動螺桿轉動，驅動連接塊左右移動，隨金屬環進行左右搬運，使金屬環從右側輸送裝置上被夾取并移至打磨位，再從打磨位移至左側輸送裝置頂面；

18、4、本發明提供一種攝像頭的金屬密封環的加工設備，通過設置導風管道、過濾箱、抽風機和柵板，在弧形打磨板對金屬環進行打磨時，啟動抽風機，使u型安裝殼內部的空氣帶動打磨粉塵穿過柵板和導風管道內部，最終使打磨粉塵停留在過濾箱內部，完成對金屬環打磨粉塵的收集，避免粉塵彌漫在工作區域，影響工人的身體健康和設備的運行。
