本發明涉及管道加工，具體是一種供水管道端部處理設備。

背景技術：

1、?供水管道是專門用于供應生活和生產用水的管道系統。供水管道通常由多個部分組成，包括水源、水處理系統、輸送管道、水箱、泵站和用戶端等???。

2、現有技術中，通常是對供水管道進行固定后，然后再對供水管道的端部進行打磨處理，但是現有技術中，不能夠在對供水管道輸送的同時對供水管道端部進行打磨，因此對供水管道端部處理的效率較低，所以現有技術有較大的改進空間。

技術實現思路

1、本發明提供一種供水管道端部處理設備，解決了上述背景技術中所提出的問題。

2、為實現上述目的，本發明提供如下技術方案：

3、一種供水管道端部處理設備，包括主安裝板，所述主安裝板上設有兩個末端放置環機構，兩個末端放置環機構在主安裝板上對稱設置，主安裝板上設有兩個對稱設置的側架，側架上設有底部輸送機構，側架上設有線性電機，線性電機的末端固定連接側板機構，側板機構上設有轉動撥板機構，側板機構上設有若干個端部打磨組件，所述端部打磨組件包括安裝桿、彈性壓緊機構、限位打磨機構和折疊輪機構，彈性壓緊機構固定于安裝桿上，折疊輪機構設于側板機構上，限位打磨機構固定于彈性壓緊機構上，折疊輪機構固定于安裝桿上；轉動撥板機構用以撥動端部打磨組件，彈性壓緊機構用以實現限位打磨機構對供水管道進行限位和打磨。

4、作為本發明的一種優選技術方案，所述末端放置環機構包括固定于主安裝板上的豎桿，豎桿遠離主安裝板的一端固定連接放置環，放置環內設有若干個滾珠。

5、作為本發明的一種優選技術方案，所述底部輸送機構包括設于側架上的若干個等間距設置的支撐輥輪，支撐輥輪和側架轉動連接，支撐輥輪傳動連接輸送帶，側架的側邊設有第一電機，第一電機的輸出軸和其中一個支撐輥輪同軸固定連接。

6、作為本發明的一種優選技術方案，所述側板機構包括固定于線性電機上的側板，側板的內側設有閉合滑槽。

7、作為本發明的一種優選技術方案，所述轉動撥板機構包括設于側板上的第二電機，第二電機的輸出軸固定連接第一撥輪，第一撥輪和側板轉動連接，第一撥輪傳動連接撥板帶，撥板帶上設有若干個撥板，撥板帶傳動連接第二撥輪，第二撥輪和側板轉動連接。

8、作為本發明的一種優選技術方案，所述彈性壓緊機構包括固定于安裝桿上壓緊套筒，壓緊套筒內固定連接壓緊彈簧，壓緊彈簧固定連接壓緊板，壓緊板和壓緊套筒滑動連接，壓緊板固定連接壓緊桿，壓緊桿穿過壓緊套筒，并與壓緊套筒滑動連接。

9、作為本發明的一種優選技術方案，所述限位打磨機構包括固定于壓緊桿上的安裝架，安裝架轉動連接壓輥，安裝架上設有滑槽，滑槽滑動連接滑塊，滑塊固定連接安裝框，安裝框內轉動連接兩個打磨帶輪，打磨帶輪傳動連接打磨帶，打磨帶輪內設有驅動電機。

10、作為本發明的一種優選技術方案，所述滑塊的表面設有緩沖橡膠。

11、作為本發明的一種優選技術方案，所述折疊輪機構包括固定于安裝桿上的安裝塊，安裝塊的內側固定連接撥桿，安裝塊固定連接兩個轉動座，兩個轉動座在安裝塊上對稱設置，轉動座固定連接中軸，中軸固定連接扭簧，扭簧遠離中軸的一端固定連接轉動環，轉動環和轉動座轉動連接，轉動環固定連接偏轉桿，偏轉桿轉動連接折疊輪軸，折疊輪軸轉動連接折疊輪。

12、本發明具有以下有益之處：

13、通過設置末端放置環機構能夠對供水管道進行放置，通過底部輸送機構能夠對供水管道進行連續輸送，通過轉動撥板機構能夠帶動端部打磨組件連續移動，用以實現供水管道的連續處理，通過彈性壓緊機構能夠實現限位打磨機構壓在供水管道上，配合限位打磨機構能夠對供水管道進行限位的同時對供水管道的端部進行打磨，通過折疊輪機構能夠實現沿側板機構移動，提高了供水管道端部打磨處理的效率。

技術特征：

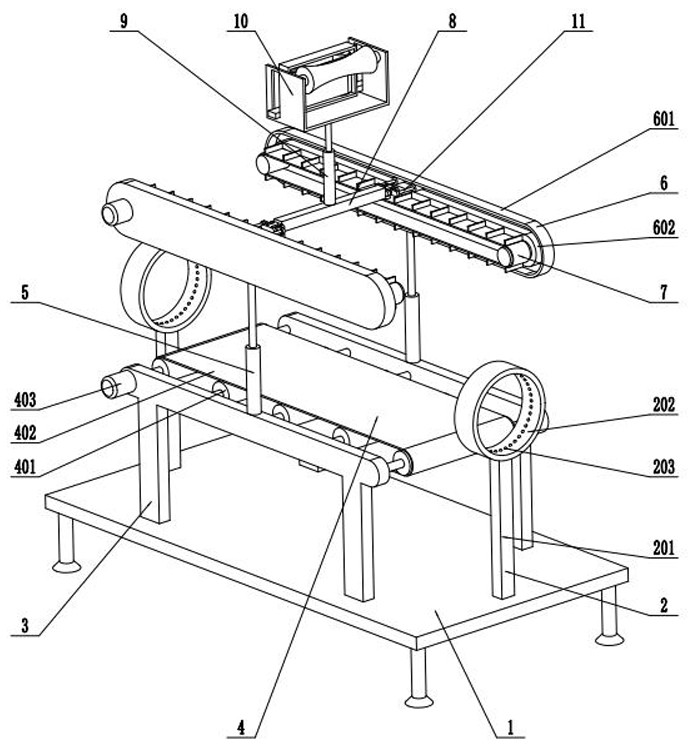

1.一種供水管道端部處理設備，包括主安裝板（1），其特征在于，所述主安裝板（1）上設有兩個末端放置環機構（2），兩個末端放置環機構（2）在主安裝板（1）上對稱設置，主安裝板（1）上設有兩個對稱設置的側架（3），側架（3）上設有底部輸送機構（4），側架（3）上設有線性電機（5），線性電機（5）的末端固定連接側板機構（6），側板機構（6）上設有轉動撥板機構（7），側板機構（6）上設有若干個端部打磨組件，所述端部打磨組件包括安裝桿（8）、彈性壓緊機構（9）、限位打磨機構（10）和折疊輪機構（11），彈性壓緊機構（9）固定于安裝桿（8）上，折疊輪機構（11）設于側板機構（6）上，限位打磨機構（10）固定于彈性壓緊機構（9）上，折疊輪機構（11）固定于安裝桿（8）上；轉動撥板機構（7）用以撥動端部打磨組件，彈性壓緊機構（9）用以實現限位打磨機構（10）對供水管道進行限位和打磨。

2.根據權利要求1所述的供水管道端部處理設備，其特征在于，所述末端放置環機構（2）包括固定于主安裝板（1）上的豎桿（201），豎桿（201）遠離主安裝板（1）的一端固定連接放置環（202），放置環（202）內設有若干個滾珠（203）。

3.根據權利要求1所述的供水管道端部處理設備，其特征在于，所述底部輸送機構（4）包括設于側架（3）上的若干個等間距設置的支撐輥輪（401），支撐輥輪（401）和側架（3）轉動連接，支撐輥輪（401）傳動連接輸送帶（402），側架（3）的側邊設有第一電機（403），第一電機（403）的輸出軸和其中一個支撐輥輪（401）同軸固定連接。

4.根據權利要求1所述的供水管道端部處理設備，其特征在于，所述側板機構（6）包括固定于線性電機（5）上的側板（601），側板（601）的內側設有閉合滑槽（602）。

5.根據權利要求4所述的供水管道端部處理設備，其特征在于，所述轉動撥板機構（7）包括設于側板（601）上的第二電機（701），第二電機（701）的輸出軸固定連接第一撥輪（702），第一撥輪（702）和側板（601）轉動連接，第一撥輪（702）傳動連接撥板帶（703），撥板帶（703）上設有若干個撥板（704），撥板帶（703）傳動連接第二撥輪（705），第二撥輪（705）和側板（601）轉動連接。

6.根據權利要求4所述的供水管道端部處理設備，其特征在于，所述彈性壓緊機構（9）包括固定于安裝桿（8）上壓緊套筒（901），壓緊套筒（901）內固定連接壓緊彈簧（902），壓緊彈簧（902）固定連接壓緊板（903），壓緊板（903）和壓緊套筒（901）滑動連接，壓緊板（903）固定連接壓緊桿（904），壓緊桿（904）穿過壓緊套筒（901），并與壓緊套筒（901）滑動連接。

7.根據權利要求6所述的供水管道端部處理設備，其特征在于，所述限位打磨機構（10）包括固定于壓緊桿（904）上的安裝架（1001），安裝架（1001）轉動連接壓輥（1002），安裝架（1001）上設有滑槽（1003），滑槽（1003）滑動連接滑塊（1004），滑塊（1004）固定連接安裝框（1005），安裝框（1005）內轉動連接兩個打磨帶輪（1006），打磨帶輪（1006）傳動連接打磨帶（1007），打磨帶輪（1006）內設有驅動電機。

8.根據權利要求7所述的供水管道端部處理設備，其特征在于，所述滑塊（1004）的表面設有緩沖橡膠。

9.根據權利要求5所述的供水管道端部處理設備，其特征在于，所述折疊輪機構（11）包括固定于安裝桿（8）上的安裝塊（1101），安裝塊（1101）的內側固定連接撥桿（1102），安裝塊（1101）固定連接兩個轉動座（1103），兩個轉動座（1103）在安裝塊（1101）上對稱設置，轉動座（1103）固定連接中軸（1104），中軸（1104）固定連接扭簧（1105），扭簧（1105）遠離中軸（1104）的一端固定連接轉動環（1106），轉動環（1106）和轉動座（1103）轉動連接，轉動環（1106）固定連接偏轉桿（1107），偏轉桿（1107）轉動連接折疊輪軸（1108），折疊輪軸（1108）轉動連接折疊輪（1109）。

技術總結
本發明公開了一種供水管道端部處理設備，涉及管道加工技術領域，包括主安裝板，所述主安裝板上設有兩個末端放置環機構，兩個末端放置環機構在主安裝板上對稱設置，主安裝板上設有兩個對稱設置的側架，側架上設有底部輸送機構，側架上設有線性電機，線性電機的末端固定連接側板機構，側板機構上設有轉動撥板機構，側板機構上設有若干個端部打磨組件，所述端部打磨組件包括安裝桿、彈性壓緊機構、限位打磨機構和折疊輪機構，本發明通過設置末端放置環機構能夠對供水管道進行放置，通過底部輸送機構能夠對供水管道進行連續輸送，通過轉動撥板機構能夠帶動端部打磨組件連續移動，用以實現供水管道的連續處理，提高了供水管道端部打磨處理的效率。

技術研發人員：苗樹宇,徐建功,張俊,張麗欣,李昊
受保護的技術使用者：煙臺東方威智電子科技有限公司
技術研發日：
技術公布日：2025/4/28
