本發明涉及微孔碳的先進生產工藝。本文所述的設備和方法涉及用于反應器的加熱區內氣固分離的原位熱過濾，與由金屬碳化物制造多孔碳和金屬鹵化物相關。更詳細地說，本文所述的設備和方法涉及在反應器的加熱區內進行間歇、半間歇或連續氣固分離過程的工藝和設備，該過程通過直接過濾由金屬碳化物鹵化形成多孔碳和金屬鹵化物來實現。

背景技術：

1、多孔碳材料被發現用于從能量?jī)?chǔ)存至過濾和吸附過程的應用中。特別是在能量?jī)?chǔ)存以及過濾應用中，這類材料的高比表面積是令人感興趣的。碳化物衍生碳代表了一類具有窄孔徑分布和高表面體積比的高表面積微孔碳。通常，cdc通過在高溫(例如在作為反應區溫度的200℃至1200℃的范圍內)下，通過鹵化從金屬或準金屬內容物中化學剝離金屬碳化物或準金屬碳化物來制造，留下金屬氯化物或準金屬氯化物和微孔碳作為產物。

2、cdc可以由許多不同的前體合成，在下文中稱為碳化物：二元碳化物(例如tic、sic、al4c3、mo2c、sic、b4c、zrc、nbc等)，或具有氧(例如碳氧化物，mcxoy)或氮(例如碳氮化物，mcxny)的類似化合物、或三級碳化物(例如m1xm2yc)，或這些化合物的混合物。通常，前體是具有可變粒度分布的粉末形式，但是也可以使用碳化物的團聚體或顆粒或薄膜。從結構順序的角度來看，前體碳化物可以是單片晶體或多晶或多孔生物形態碳化物或任何其它形態。

3、從碳化物中提取非碳原子有幾種方法，最普遍的是在高溫下用鹵素氣體(x2)進行化學提取(式(1))：

4、mcx+y/2x2→mxy+xc(1)。

5、氣固反應器，例如固定床、回轉窯或流化床反應器，可用于原料(反應物)、碳化物和鹵素氣體的反應。在加熱的反應區，發現反應物和產物的混合物。原則上，固體(固體床、流化床)停留在反應區內(或反應器內)，而氣流(鹵素)作為反應物進入，并作為金屬鹵化物和鹵素的混合物離開。

6、us2012/219488?a1公開了一種典型的固定床反應器設備，用于通過碳化物的鹵化來連續制造多孔碳材料。

7、典型的反應類型使用氯氣(cl2)。根據氯化反應(見式(1))的質量平衡，來自不同碳化物的碳化物衍生碳的理論產率范圍可以從碳化鉬的約6wt％至碳化硅的幾乎30wt％。事實上，碳化物氯化反應的主要產物是各種碳化物形成金屬或準金屬的氯化物，如表1所示。因此，用于在高溫下通過金屬碳化物的鹵化有效制造多孔碳的反應器必須以這樣的方式設計，以提供cdc和金屬氯化物兩種產物的最大分離，同時在加熱的反應區中保持一致的溫度條件。

8、表1.通過氯化處理不同碳化物得到的產物(cdc和mcly)的相對重量分布。

9、

10、cdc回收率與工藝的總產率相關，同時需要清除離開反應器的金屬鹵化物和鹵素的氣流中的所有固體成分(在這種情況下，為cdc和/或部分反應的碳化物和/或純碳化物)，氣流中的任何固體將導致下流單元(例如冷凝器、過濾器、泵等)復雜化(complications)，以及對金屬鹵化物和鹵素的進一步處理中的復雜化。保持固體的一致條件也是相關的，這意味著固體溫度的變化和/或波動通常會導致生產的cdc的不一致特性，這是應該避免的。此外，應該防止固體(部分或完全轉化的cdc)與任何可能成為污染物來源和/或?yàn)閏dc的石墨化提供可能的催化能力的表面/材料接觸。

11、氣-固反應器通常包括氣/固分離單元，例如旋風分離器和/或過濾器。旋風分離器作為氣/固分離器的局限性在于顆粒尺寸在20μm以上時，顆粒尺寸越小，效率越低。美國環保局在文件(epa-452/f-03-005)中報告了以下效率：

12、表2.旋風分離器類型vs.顆粒狀物質(pm)去除效率(％)

13、

14、因此，在10μm或更小值的范圍內的顆粒很可能不會被分離。

15、us?6673133?b2顯示了在fcc單元中分離小于50μm的顆粒的困難，這導致fcc催化劑濃度為200-1000mg/nm3。

16、注意，即使可以測量用于cdc生產的原材料、金屬碳化物或準金屬碳化物的psd(粒度分布)，這并不意味著所得到的cdc將具有與經受磨損的顆粒完全相同的psd。這是由于顆粒間的碰撞和/或固體床與壁的沖撞而使顆粒受到機械應力造成的，這又導致顆粒的逐漸降解(磨蝕)。

17、cdc生產的反應的放熱性質也是起作用的因素，并增加熱應力，熱應力在不連續的時間可能是局部的，并導致結構斷裂(碎裂)。

18、在cdc生產的不同階段使用氣-固分離方法，例如旋風分離器和/或過濾器，需要改變流動性質(例如溫度)，效率低，并且使材料暴露于不同的條件下，這影響特性，從而最終影響cdc的性能。使材料離開反應區或反應器本身，并與其它單元操作或其它結構材料接觸，也會使完全或部分反應的cdc暴露于污染物，這又會影響材料返回反應器并作為產品回收時的性能。低的氣-固分離效率也引入了積聚、形成具有冷凝金屬鹵化物的淤渣以及堵塞單元操作、設備和管道的風險，這可能具有嚴重的安全影響。

19、與cdc生產相關的氣流由金屬鹵化物(如金屬氯化物)和鹵素氣體(如氯氣)或其氫衍生物(如氯化氫)組成。

20、由于cdc生產反應條件，氣流在超過600℃的高溫下離開反應器。眾所周知，金屬氯化物會導致金屬合金的高腐蝕率，因此需要使用特殊材料作為冷凝器的結構材料。金屬合金的腐蝕給氣流帶來了不希望的污染物。即使特殊材料在高溫下也會引入污染物。這也意味著任何部分或完全反應的cdc在除反應器本身之外的位置與不同的結構材料接觸，將返回反應器或加熱區，由于高溫和金屬鹵化物和鹵素的腐蝕性，可能形成污染物。這些污染物又會影響生產的cdc的純度和/或特性，最終影響性能。

21、根據(特種金屬公司)出版物(smc-026)，可用于旋風分離器的典型結構材料316l不銹鋼的干氯接觸操作的推薦上限為343℃。

技術實現思路

1、本發明的目的是提高cdc生產工藝的效率。

2、該目的通過獨立權利要求的主題來實現。優選的實施方案是從屬權利要求的主題。

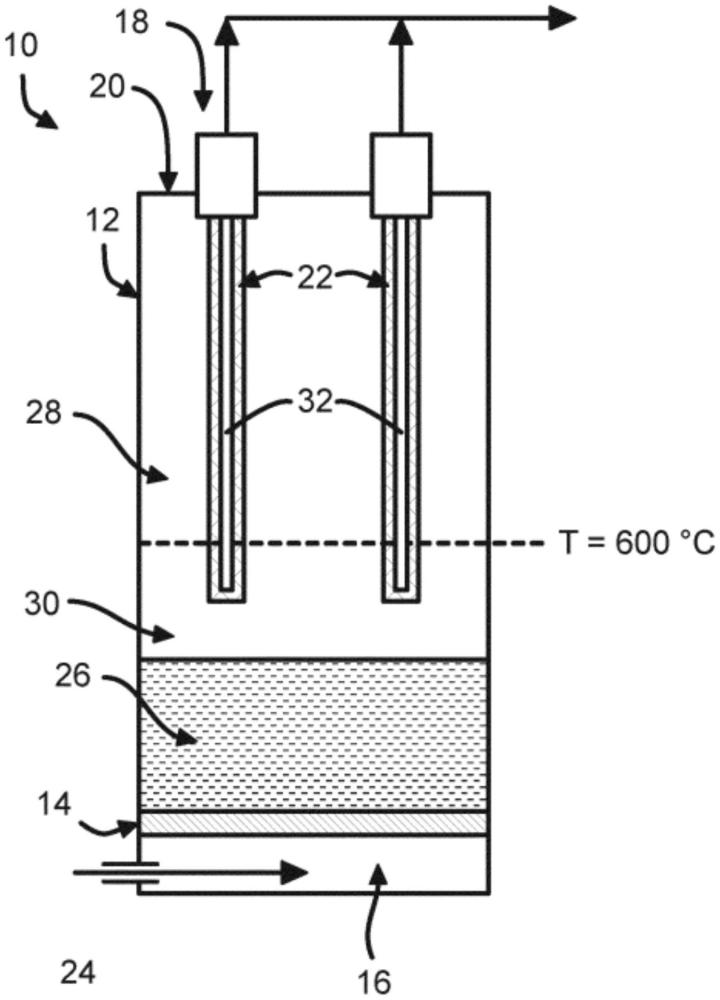

3、本發明提供了用于通過使鹵素氣體與金屬碳化物材料反應來生產碳化物衍生碳的反應器，該反應器包括反應室和過濾器裝置，該過濾器裝置配置成用于排放氣體并具有至少一個過濾元件，該過濾元件配置成用于進行氣固分離，其中，在操作時，反應室具有溫度高于600℃的反應區，并且過濾元件配置成允許在反應區內進行氣固分離。

4、優選地，反應器配置為流化床反應器并包括壓力通風系統(plenum)和氣體分配板，該氣體分配板將反應室與壓力通風系統分隔開，其中，在操作時，反應區在氣體分配板附近形成。

5、優選地，反應室具有室頂部，并且在操作時，在反應區附近形成溫度低于600℃的非反應區，并且過濾元件從室頂部穿過非反應區向反應區延伸。

6、優選地，過濾元件延伸至反應區中。

7、優選地，過濾元件延伸，使得在操作時，過濾元件延伸至流化材料中。

8、優選地，過濾元件具有限定氣體通道的過濾壁，并且過濾壁將氣體通道與反應室分隔開。

9、優選地，過濾元件由大孔材料(優選大孔陶瓷碳材料)制成，其中孔徑配置成減少?gòu)姆磻?yīng)室逸出的部分或完全轉化的碳化物衍生碳的量。

10、優選地，過濾器裝置包括第一過濾元件和第二過濾元件，第一過濾元件和第二過濾元件流體連接，以便將來自第一過濾元件和第二過濾元件中的每一個的氣流合并成單一的排氣流(exhaust?flow)。

11、本發明提供了通過在反應器內使鹵素氣體與金屬碳化物材料反應來生產碳化物衍生碳的方法，該反應器優選為根據前述權利要求中任一項所述的反應器，該反應器具有反應室，其中，在鹵素氣體與碳化物材料反應期間，通過反應室的反應區內的過濾器裝置的過濾元件進行氣固分離，并且反應區的溫度高于600℃。

12、優選地，反應器配置為流化床反應器，并且包括壓力通風系統和氣體分配板，氣體分配板將反應室與壓力通風系統分隔開，其中，在操作期間，反應區在氣體分配板附近形成。

13、優選地，反應室具有室頂部，并且在操作期間，在反應區附近形成溫度低于600℃的非反應區，并且過濾元件在非反應區和反應區內進行氣固分離。

14、優選地，在操作期間，過濾元件接合(engages)被從壓力通風系統流向反應室的氣體流化的材料。

15、優選地，過濾元件利用過濾壁進行氣固分離，并通過氣體通道排出過濾后的氣體。

16、優選地，過濾器裝置包括多個過濾元件，并且過濾器裝置將來自每個過濾元件的氣流合并成單一的排氣流。

17、本發明提供了使用由多孔材料制成的過濾元件進行氣-固分離，該過濾元件與溫度至少為600℃的反應區接觸，并任選地與腐蝕性環境(例如鹵素氣體)接觸。

18、本發明提供了由金屬碳化物或準金屬碳化物或這些碳化物的混合物，通過使碳化物與含鹵素的氣體在高溫下反應從而從金屬碳化物或準金屬碳化物中提取出非碳原子來生產碳時，在流化床反應器的加熱區內進行氣固分離的原位熱過濾方法。

19、該文件中描述的方法包括在反應器的加熱區內進行原位氣固分離，同時保持離開反應器的氣流不含任何固體顆粒。減少暴露于部分完全轉化的cdc的任何參數波動和暴露于可能在固體床內引入雜質的結構表面/材料的任何參數波動。

20、這樣就有可能獲得更高的氣流流速，從而有助于減少進行中的批次的總時間要求。這是可能的，因?yàn)榕c旋風分離器等其他方法相比，用于氣固分離的分離方法不同。

21、考慮了熱沖擊、材料相容性和過濾能力，例如低壓降要求和可滲透濾餅的形成和支撐。任何和所有與固體接觸的材料(部分或完全轉化的cdc)由不引入污染物或在與固體接觸時作為石墨化催化劑的材料制成。結構材料也是基于承受工藝條件而不發生退化或退化最小的能力選擇。

22、優選地，通過金屬碳化物或準金屬碳化物與鹵素氣體反應來生產碳化物衍生碳的方法，包括反應室，該反應室配備有用于試劑氣流的入口、位于熱區中的過濾器裝置和用于離開氣流的出口。優選地，在高于600℃的高溫和腐蝕性環境下，在反應室內整合高效的氣固分離。

23、優選地，鹵素氣體是氯氣，并且反應單元的溫度在600-1200℃的范圍內。

24、優選地，氣固分離減少或最小化反應器中部分或完全轉化的碳化物衍生碳的損失，這增加了cdc的總產率。

25、優選地，減少或消除部分和/或完全轉化的cdc與污染表面之間的接觸。

26、優選地，對于部分和/或完全轉換的cdc，保持一致的參數曲線(profile)(例如溫度)的暴露。

27、優選地，減少或消除離開的氣流中的固體成分。

28、優選地，氣-固分離通過增加進入反應器的鹵素流速使總的批次循環和/或轉化時間減少。

29、優選地，流化床反應器包括反應室、用于反應性氣體和/或惰性氣體的氣體入口。優選地，至少兩個過濾元件布置在溫度高于600℃的反應器區中。優選地，過濾元件包括過濾氣體流出口，在該出口處，來自第一過濾元件的過濾氣體流與來自第二過濾元件的過濾氣體流合并，該過濾氣體流又前進至下流單元。

30、優選地，過濾元件至少部分位于加熱區內的任何位置和/或位于加熱區內的任何高度，甚至浸沒在固體床中。

31、在一個實施例中，根據表1所示的一般反應，將碳化硅sic用于cdc的合成，取決于要求、反應器的加熱曲線和加熱區的長度，反應在約900-1200℃下進行。在sic氯化的情況下，氣流的組成主要是四氯化硅(sicl4，stc)和未反應的氯氣(cl2)。除了這些主要成分外，應注意，由于氯氣流(99.8％純度)中的一些水分，該氣流可能含有未知量的鹽酸，進而在系統中轉化為hcl。此外，取決于工藝階段，用于反應動力學控制、能量釋放控制、流化控制和工藝設備的惰性化和/或加熱/冷卻的任何惰性氣體也隨著氣流以不同的量離開。

32、本發明的理念能夠改進cdc生產技術。應注意，不是所有的優點都必須同時存在或以相同的強度存在。優點包括但不限于：

33、-在反應器的加熱區內操作，具有超過90％的較高氣/固分離效率；

34、-能夠在超過600℃和存在鹵素的工藝條件下操作氣/固分離方法；

35、-離開反應區/反應器的氣流中的固體顯著減少；

36、-保持固體(部分或完全轉化的cdc)一致暴露于工藝條件(例如溫度)，消除固體的參數波動；

37、-減少固體(部分或完全轉化的cdc)與可能引入污染物或作為cdc的石墨化催化劑的結構表面/材料之間的接觸；

38、-減少固體對表面造成的任何磨蝕影響；

39、-引入增加鹵素的原料氣體流速的選項，從而減少總批次周期；

40、-由于從反應器流出的氣流中夾帶的固體減少，降低了下流設備/單元的維護和清理工作；

41、-固體接觸下流設備/單元引起的腐蝕率較低。

42、本發明的一個理念是通過減少離開加熱區或反應器的任何固體與其它材料接觸的機會來提高固體和氣體流的純度。另一個理念包括減少與氣流一起離開的固體，否則固體(部分或完全反應的cdc)會污染氣流。理想情況下，分離效率達到90％以上。由于更高的分離效率和不同的氣/固分離方法，可以實現更高的氣流總流速，從而減少碳化物至cdc轉化的總時間要求。

43、過濾元件的總數可以在兩個至十個過濾元件之間選擇，其中通常使用六個過濾元件。應注意，即使一個過濾元件也顯示出對傳統配置的一些改進。過濾元件的布置可以是垂直的、水平的和/或任何其他可能的布置和/或組合。過濾元件可以以分批和/或半分批和/或連續的形式使用。利用本文公開的理念，可以避免諸如脈沖系統的過濾器清潔系統。過濾元件由符合工藝要求的材料組成，不會在工藝、最終產品或副產品中引入污染物。這種材料的實例是碳陶瓷材料，其由不同的碳顆粒尺寸部分制成，碳顆粒通過碳橋整體連接。
