本技術涉及漿料盒拉絲工藝，尤其涉及一種翻轉式的拉絲漿料盒蓋系統。

背景技術：

1、在玻纖工業中，一種好的漿料盒會直接影響拉絲工藝中紗線的品質，漿料盒需要一種合適的漿料盒蓋來保護盒內的漿浸潤劑不受影響，當拉絲機臺滴顆粒時，玻璃殘渣會留在漿料盒蓋上，難以清理，生產過程中掉入下面的絲餅上時，會對絲餅直接造成扎傷，夾砂等異常。

2、而噴霧噴在盒蓋上的水殘留過多流入會漿料盒中，導致漿料濃度及溫度降低，漿料濃度降低會導致玻璃纖維紗表面的loi％降低；容易產生破絲、毛羽等品質異常。玻璃降低的拉絲品質，為了解決這一可變因素，控制漿料盒不能影響浸潤劑的性能是一種必然條件。

3、目前現有的拉絲漿料盒系統主要存在如下技術問題：漿料盒蓋過長，中部彎曲變形，蓋上的水不能從最左側排出，在蓋子中間匯集，流入漿料盒中。從樓板上面的掉下的玻璃絲，廢渣，在蓋子中積攢過多，會導致掉落下方的絲餅上，導致品質不良，報廢。拆卸不便，影響漿料盒的清洗與更換。使用壽命短，需定時矯正。

技術實現思路

1、有鑒于此，為解決上述問題，本實用新型的目的在于提供一種翻轉式的拉絲漿料盒蓋系統，包括：

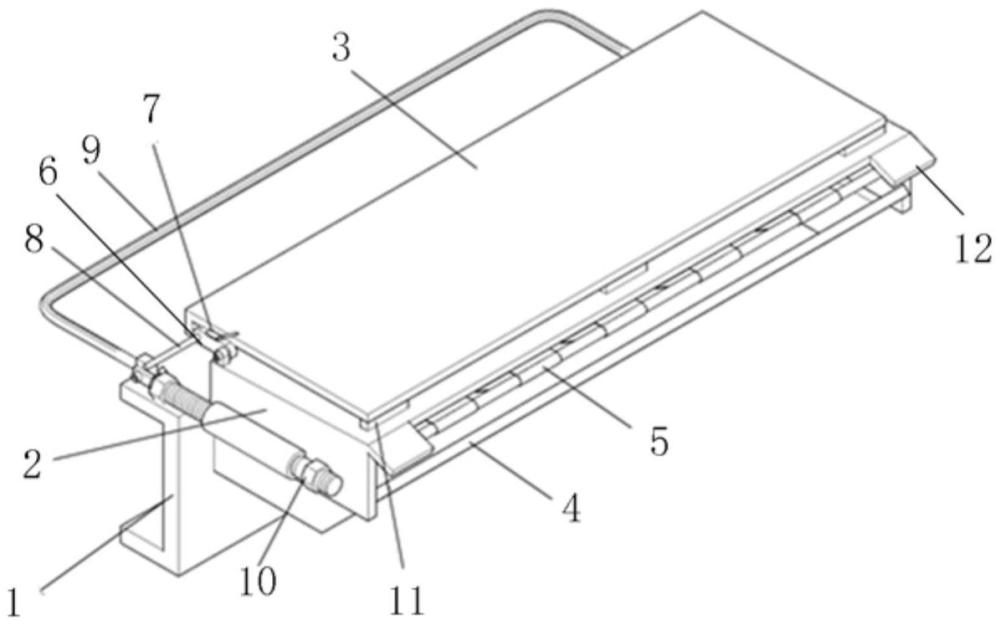

2、支架、下層蓋板、上層蓋板、漿料盒和涂油器，所述漿料盒的一側安裝于所述支架的一側，所述漿料盒的上表面開設有一開口，所述漿料盒具有一安裝空間，所述開口與所述安裝空間連通，所述涂油器安裝于所述安裝空間內，所述下層蓋板的兩側通過活動插銷轉動安裝于所述支架的上表面，且所述下層蓋板可操作地打開或關閉所述開口，所述上層蓋板的一側兩端通過雙向轉軸安裝于所述下層蓋板的上表面，所述上層蓋板可操作地蓋設于所述下層蓋板的上表面。

3、在另一個優選的實施例中，還包括：托桿、兩伸腿支撐和兩斜角支撐，所述漿料板支架的上表面的兩端安裝有兩第一安裝塊，所述托桿的兩端安裝于兩所述第一安裝塊，兩所述伸腿支撐的一端與兩所述第一安裝塊轉動連接，所述下層蓋板的上表面的一側的兩端安裝有兩第二安裝塊，兩所述伸腿支撐的另一端和所述上層蓋板的一側兩端均與所述斜角支撐的一端轉動連接，所述第二安裝塊與所斜角支撐的另一端轉動連接，所述伸腿支撐可操作地通過所述雙向轉軸帶動所述上層蓋板移動。

4、在另一個優選的實施例中，所述托桿沿水平方向的截面呈“匚”字型設置。

5、在另一個優選的實施例中，所述活動插銷的一端轉動安裝于所述第一安裝塊，所述活動插銷的另一端安裝于所述下層蓋板上。

6、在另一個優選的實施例中，還包括：兩上蓋板腳墊，兩所述上蓋板腳墊的上表面安裝于所述上層蓋板的另一側的下表面。

7、在另一個優選的實施例中，所述下層蓋板沿豎直方向的截面呈倒立的“凵”字型設置。

8、在另一個優選的實施例中，所述下層蓋板的另一側沿遠離所述支架的方向向外延伸并形成有兩擋塊，兩所述擋塊由上至下向遠離所述上層蓋板的方向傾斜設置。

9、在另一個優選的實施例中，所述支架沿豎直方向的截面呈“]”字型設置。

10、在另一個優選的實施例中，所述漿料盒的沿豎直方向的截面呈倒梯形設置，且所述漿料盒的一側的上表面的水平高度大于所述支架的上表面的水平高度。

11、本實用新型由于采用了上述技術方案，使之與現有技術相比具有的積極效果是：通過對本實用新型的應用，提供了一種翻轉式的拉絲漿料盒蓋系統，通過設置雙層蓋子，使得漿料盒清潔、矯正、檢驗方便，提高產品品質，有效延長使用壽命。

技術特征：

1.一種翻轉式的拉絲漿料盒蓋系統，其特征在于，包括：

2.根據權利要求1所述的一種翻轉式的拉絲漿料盒蓋系統，其特征在于，還包括：托桿、兩伸腿支撐和兩斜角支撐，所述漿料板支架的上表面的兩端安裝有兩第一安裝塊，所述托桿的兩端安裝于兩所述第一安裝塊，兩所述伸腿支撐的一端與兩所述第一安裝塊轉動連接，所述下層蓋板的上表面的一側的兩端安裝有兩第二安裝塊，兩所述伸腿支撐的另一端和所述上層蓋板的一側兩端均與所述斜角支撐的一端轉動連接，所述第二安裝塊與所斜角支撐的另一端轉動連接，所述伸腿支撐可操作地通過所述雙向轉軸帶動所述上層蓋板移動。

3.根據權利要求2所述的一種翻轉式的拉絲漿料盒蓋系統，其特征在于，所述托桿沿水平方向的截面呈“匚”字型設置。

4.根據權利要求2所述的一種翻轉式的拉絲漿料盒蓋系統，其特征在于，所述活動插銷的一端轉動安裝于所述第一安裝塊，所述活動插銷的另一端安裝于所述下層蓋板上。

5.根據權利要求1所述的一種翻轉式的拉絲漿料盒蓋系統，其特征在于，還包括：兩上蓋板腳墊，兩所述上蓋板腳墊的上表面安裝于所述上層蓋板的另一側的下表面。

6.根據權利要求1所述的一種翻轉式的拉絲漿料盒蓋系統，其特征在于，所述下層蓋板沿豎直方向的截面呈倒立的“凵”字型設置。

7.根據權利要求1所述的一種翻轉式的拉絲漿料盒蓋系統，其特征在于，所述下層蓋板的另一側沿遠離所述支架的方向向外延伸并形成有兩擋塊，兩所述擋塊由上至下向遠離所述上層蓋板的方向傾斜設置。

8.根據權利要求1所述的一種翻轉式的拉絲漿料盒蓋系統，其特征在于，所述支架沿豎直方向的截面呈“]”字型設置。

9.根據權利要求1所述的一種翻轉式的拉絲漿料盒蓋系統，其特征在于，所述漿料盒的沿豎直方向的截面呈倒梯形設置，且所述漿料盒的一側的上表面的水平高度大于所述支架的上表面的水平高度。

技術總結
本技術公開了一種翻轉式的拉絲漿料盒蓋系統，包括：支架、下層蓋板、上層蓋板、漿料盒和涂油器，漿料盒的一側安裝于支架的一側，漿料盒的上表面開設有一開口，漿料盒具有一安裝空間，開口與安裝空間連通，涂油器安裝于安裝空間內，下層蓋板的一側通過活動插銷轉動安裝于支架的上表面，且下層蓋板可操作地打開或關閉開口，上層蓋板的一側通過雙向轉軸安裝于下層蓋板的一側的上表面，上層蓋板可操作地蓋設于下層蓋板的上表面。通過對本技術的應用，提供了一種翻轉式的拉絲漿料盒蓋系統，通過設置雙層蓋子，使得漿料盒清潔、矯正、檢驗方便，提高產品品質，有效延長使用壽命。

技術研發人員：周超群,李金龍,劉合財,楊秋月,陳奎
受保護的技術使用者：黃石宏和電子材料科技有限公司
技術研發日：20240325
技術公布日：2025/4/28
