本發明涉及電子信息顯示，具體涉及一種具有高紫外透過率的oled顯示用玻璃基板及其制備方法。

背景技術：

1、柔性oled不同于傳統tft-lcd以及硬屏oled的主要制程在于，首先，柔性oled的制程始于在玻璃基板上涂布聚酰亞胺等耐高溫塑料材料并固化，然后使用多層薄膜(而非玻璃)封裝可撓式顯示器，最后需要將塑料基板從玻璃基板上剝離。這些制程中玻璃雖扮演著截然不同的角色，卻都是非常重要的。

2、對于柔性oled顯示器而言，高性能顯示玻璃則是作為面板制程中的基板，在oled沉積制程前會被裁切成基板原尺寸的一半或四分之一，最后使用紫外線光將塑料基板從玻璃基板上剝離。玻璃基板必須使用有純凈表面、絕佳尺寸穩定性和光學特性的高效能顯示玻璃基板，方能展開這兩種制程。所以，紫外光的透過率顯得非常重要(一般以308nm紫外透過率作為評價標準)。此外，柔性oled面板對玻璃基板的性能提出一些新的要求，例如，在彎曲時可以承受更小的曲率半徑要求而不出現破裂，大尺寸基板在傳輸過程中出現盡量小的下垂量，這就需要提高玻璃基板對機械性能的要求，同時熱收縮率是玻璃基板在550℃-600℃高溫熱處理后收縮變形量，熱收縮率越小，可以提升高精細面板的品質及生產效率，因此，較低的熱收縮率也是柔性oled對基板玻璃的要求。

技術實現思路

1、本發明的目的是提供一種具有高紫外透過率的oled顯示用玻璃基板及其制備方法，其具有較高的紫外光透過率，且玻璃的熱收縮率較低，同時彈性模量和應變點較高，且滿足oled顯示用玻璃基板的使用要求。

2、本發明的目的可以通過以下技術方案實現：

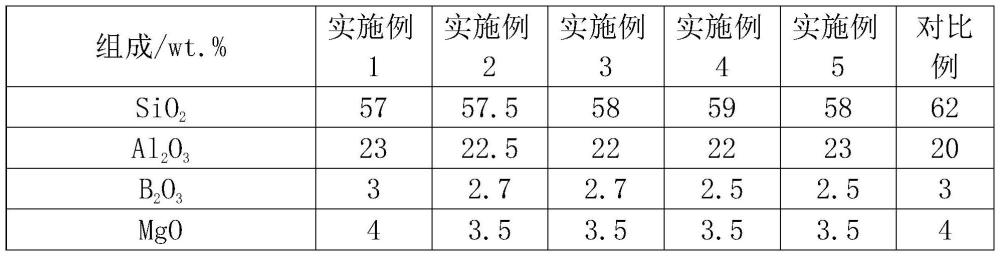

3、一種具有高紫外透過率的oled顯示用玻璃基板，該玻璃基板含有以下氧化物組成：56-60wt.％的sio2，20-24wt.％的al2o3，2-3.5wt.％的b2o3，3-4wt.％的mgo，3.5-4.5wt.％的cao，2-3.5wt.％的sro，4-6.5wt.％的bao，0.15-0.25wt.％的sno2，0.8-1.50wt.％的yb2o3；0.35-0.45wt.％的gd2o3；

4、所述的mgo、cao、sro和bao的合量為14-16wt.％；

5、所述的mgo/(mgo+cao+sro+bao)的重量比為0.20-0.30，且mgo/(sro+bao)的重量比為0.40-0.70；

6、所述的gd2o3與yb2o3的重量比為0.25-0.40。

7、作為本發明進一步的方案：該氧化物含有57-59wt％的sio2、22-23wt％的al2o3、2.5-3wt％的b2o3、3.5-4wt％的mgo、4-4.5wt％的cao、2-3wt％的sro、4-6wt％的bao、0.15-0.2wt％的sno2、1-1.40wt.％的yb2o3；0.35-0.40wt％的gd2o3；

8、所述的mgo、cao、sro和bao的合量為14.5-15.5wt.％；

9、所述的mgo/(mgo+cao+sro+bao)的重量比為0.23-0.27，且mgo/(sro+bao)的重量比為0.44-0.67；

10、所述的gd2o3與yb2o3的重量比為0.27-0.35。

11、作為本發明進一步的方案：所述的玻璃組成中cao的引入物質為caco3與caso4的組合，且caso4/(caso4+caco3)的質量比為0.1-0.2；

12、所述的玻璃組成中bao的引入物質為baco3與baso4的組合，且baso4/(baso4+baco3)的質量比為0.1-0.2；

13、所述的玻璃組成中sro的引入物質為srco3與sr(no3)2的組合，且sr(no3)2/(sr(no3)2+srco3)的質量比為0.1-0.15。

14、作為本發明進一步的方案：所述玻璃基板的彈性模量為84-88gpa，應變點為735-750℃，加熱至600℃并降至室溫時的熱收縮率為5-8ppm，且其紫外光透過率為83-84％。

15、一種具有高紫外透過率的oled顯示用玻璃基板的制備方法，包括如下步驟：

16、(1)按配比將各組分進行混合拌勻；(2)首先以3℃/min的速度由室溫升至1580℃，并保溫2小時；接著以2℃/min的速度由1580℃升至1710℃，保溫5小時；(3)將熔制完全的玻璃液傾倒于銅板上進行成型，并置于退火爐中退火，退火溫度為750℃，時間為1小時，最后樣品隨爐冷卻至室溫得到oled顯示用基板玻璃。

17、本發明的有益效果：

18、本發明在控制sio2、al2o3、b2o3、mgo、cao、sro、bao含量的前提下，共混sno2、yb2o3和gd2o3，并精準調整其用量，能夠賦予玻璃基板具有較高的紫外光透過率，體現在308nm處的透過率可達83-84％，同時具有較高的彈性模量、較高的應變點、較低的熱收縮率，滿足olde顯示用玻璃基板的要求，特別是柔性oled玻璃基板。

19、本發明的玻璃組成，通過引入caso4、baso4、sr(no3)2，使得玻璃配合料的氧化還原態勢處于偏氧化狀態，這樣有利于保證稀土離子gd3+與yb3+的穩定，不會被還原為低價態yb2+而增加對紫外波段的吸收，保證了玻璃具有高的紫外透過率。

技術特征：

1.一種具有高紫外透過率的oled顯示用玻璃基板，其特征在于，該玻璃基板含有以下氧化物組成：56-60wt.％的sio2，20-24wt.％的al2o3，2-3.5wt.％的b2o3，3-4wt.％的mgo，3.5-4.5wt.％的cao，2-3.5wt.％的sro，4-6.5wt.％的bao，0.15-0.25wt.％的sno2，0.8-1.50wt.％的yb2o3；0.35-0.45wt.％的gd2o3；

2.根據權利要求1所述的一種具有高紫外透過率的oled顯示用玻璃基板，其特征在于，該氧化物含有57-59wt％的sio2、22-23wt％的al2o3、2.5-3wt％的b2o3、3.5-4wt％的mgo、4-4.5wt％的cao、2-3wt％的sro、4-6wt％的bao、0.15-0.2wt％的sno2、1-1.40wt.％的yb2o3；0.35-0.40wt％的gd2o3；

3.根據權利要求1所述的一種具有高紫外透過率的oled顯示用玻璃基板，其特征在于，所述的玻璃組成中cao的引入物質為caco3與caso4的組合，且caso4/(caso4+caco3)的質量比為0.1-0.2；

4.根據權利要求1所述的一種具有高紫外透過率的oled顯示用玻璃基板，其特征在于，所述玻璃基板的彈性模量為84-88gpa，應變點為735-750℃，加熱至600℃并降至室溫時的熱收縮率為5-8ppm，且其紫外光透過率為83-84％。

5.一種具有高紫外透過率的oled顯示用玻璃基板的制備方法，其特征在于，包括如下步驟：

技術總結
本發明公開了一種具有高紫外透過率的OLED顯示用玻璃基板及其制備方法，涉及電子信息顯示用玻璃基板領域，以氧化物的總重量為基準，其組成包含：56?60wt.％的SiO2，20?24wt.％的Al2O3，2?3.5wt.％的B2O3，3?4wt.％的MgO，3.5?4.5wt.％的CaO，2?3.5wt.％的SrO，4?6.5wt.％的BaO，0.15?0.25wt.％的SnO2，0.8?1.50wt.％的Yb2O3；0.35?0.45wt.％的Gd2O3。本發明提供的玻璃基板，具有較高的紫外光透過率，且玻璃的熱收縮率較低，同時彈性模量和應變點均滿足OLED顯示用玻璃基板的使用要求。

技術研發人員：彭壽,崔介東,孫晨蕊,高子鵬,曹欣,石麗芬,單傳麗,倪嘉,王巍巍,趙鳳陽,韓娜,柯震坤
受保護的技術使用者：中建材玻璃新材料研究院集團有限公司
技術研發日：
技術公布日：2025/4/28
