本技術涉及玻璃切割，具體為一種玻璃自動切割機。

背景技術：

1、玻璃在日常生活中應用非常普及，幾乎隨處可見，在對中空玻璃進行加工的過程中，需要先對玻璃進行切割處理，而切割時需要使用切割機，以便對玻璃進行精準切割。

2、根據中國實用新型公開說明cn213475771u所公開的一種自動化激光玻璃切割機，屬于玻璃切割技術領域。一種自動化激光玻璃切割機，包括底座，底座頂面左右對稱設有兩個絞座，絞座上鉸接有齒輪，底座上部設有傳送帶，傳送帶與齒輪嚙合傳動，傳送帶上呈線性等間距開設有多個貫穿槽，齒輪外側設有防護板，兩個齒輪之間設有廢料收集裝置，位于左側的防護板上部設有切割裝置，底座后側右側固定連接有電機安裝座，電機安裝座上設有伺服電機，伺服電機的輸出軸穿過底座與位于右側的齒輪連接固定，本實用新型通過在傳送帶上開設有多個貫穿槽，使得位于傳送帶上的玻璃渣通過貫穿槽落入到收集盒中，通過在收集盒中傾斜設置的收集槽便于對玻璃渣的收集清理。

3、上述公開將玻璃放置在傳動帶上進行切割，但缺少固定機構對玻璃進行固定，導致玻璃在傳送帶上被切割時容易發生偏移，造成切線歪斜，影響玻璃切割后的品質。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種玻璃自動切割機，具備切割固定的優點，解決了相關技術中的切割機將玻璃放置在傳送帶上進行切割，但缺少固定機構，導致玻璃在切割時容易發生歪斜，影響成品質量的問題。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種玻璃自動切割機，包括框架組件，所述框架組件包括：

5、邊板，其間對稱轉動連接有傳送輥；

6、所述邊板與所述傳送輥上設置有固定組件，所述固定組件包括：

7、支板，設置于所述傳送輥頂部左側；

8、電動推桿，設置于所述支板上；

9、推板，固定連接于所述電動推桿輸出軸處；

10、支架，對稱設置于所述邊板頂部；

11、雙向絲桿，轉動連接于所述支架之間；

12、第一電機，設置于所述支架上，所述第一電機輸出軸與所述雙向絲桿一端固定連接；

13、螺紋塊，對稱并螺紋連接于所述雙向絲桿上；

14、固定板，對稱設置于所述螺紋塊底部；

15、通孔，開設于所述通孔上，所述固定板通過所述通孔套設于所述傳送輥外部；

16、切割機構，設置于所述邊板上。

17、優選的，所述切割機構包括：

18、豎板，對稱設置于所述邊板頂部；

19、絲桿，轉動連接于所述豎板之間；

20、光軸，固定連接于所述豎板之間；

21、第二電機，設置于所述豎板上，所述第二電機輸出軸與所述絲桿一端固定連接；

22、移動塊，設置于所述絲桿與所述光軸上，與所述絲桿螺紋連接，與所述光軸滑動連接；

23、激光切割器，設置于所述移動塊底部。

24、優選的，所述固定板頂部設置有板體，所述板體底面對稱轉動連接有滾軸。

25、優選的，所述邊板外側壁固定連接有底板，所述底板頂部設置有液壓桿，所述液壓桿頂部輸出軸固定連接有頂板，所述頂板與所述支架固定連接。

26、優選的，所述底板、所述液壓桿與所述頂板對稱設置有兩組。

27、優選的，所述邊板上設置有集塵組件，所述集塵組件包括：

28、框體，滑動連接于所述邊板上，所述框體位于所述傳送輥底部；

29、管道，貫通連接于所述框體底部；

30、吸氣泵，貫通連接于所述管道上；

31、濾網，設置于所述管道頂部入口處。

32、(三)有益效果

33、與現有技術相比，本實用新型提供了一種玻璃自動切割機，具備以下有益效果：

34、該切割機，具備切割固定的優點，將待切割的玻璃放置在傳送輥表面，利用固定組件對玻璃進行固定并且切割：首先啟動第一電機，第一電機帶動雙向絲桿轉動，雙向絲桿上螺紋連接的螺紋塊帶動固定板互相靠近，直至固定板相向面接觸玻璃外側壁，固定板阻礙玻璃的左右偏移，繼而啟動電動推桿，電動推桿借助推板將玻璃向切割機構下方進行推送，切割機構在切割的同時可調整激光切割器的位置，便于切割成不同間距的玻璃，解決了相關技術中的切割機將玻璃放置在傳送帶上進行切割，但缺少固定機構，導致玻璃在切割時容易發生歪斜，影響成品質量的問題。

技術特征：

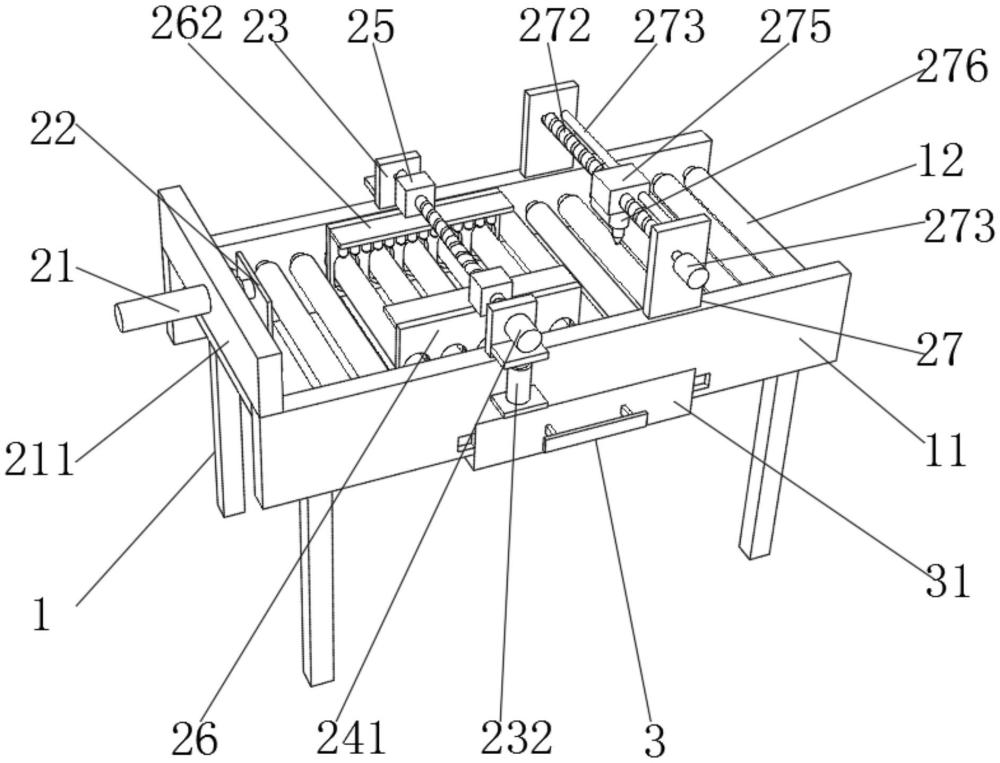

1.一種玻璃自動切割機，包括框架組件(1)，所述框架組件(1)包括：

2.根據權利要求1所述的一種玻璃自動切割機，其特征在于：所述切割機構(27)包括：

3.根據權利要求2所述的一種玻璃自動切割機，其特征在于：所述固定板(26)頂部設置有板體(262)，所述板體(262)底面對稱轉動連接有滾軸(263)。

4.根據權利要求3所述的一種玻璃自動切割機，其特征在于：所述邊板(11)外側壁固定連接有底板(231)，所述底板(231)頂部設置有液壓桿(232)，所述液壓桿(232)頂部輸出軸固定連接有頂板(233)，所述頂板(233)與所述支架(23)固定連接。

5.根據權利要求4所述的一種玻璃自動切割機，其特征在于：所述底板(231)、所述液壓桿(232)與所述頂板(233)對稱設置有兩組。

6.根據權利要求5所述的一種玻璃自動切割機，其特征在于：所述邊板(11)上設置有集塵組件(3)，所述集塵組件(3)包括：

技術總結
本技術涉及玻璃切割技術領域，且公開了一種玻璃自動切割機，包括雙向絲桿，轉動連接于支架之間；第一電機，設置于支架上，第一電機輸出軸與雙向絲桿一端固定連接；螺紋塊，對稱并螺紋連接于雙向絲桿上固定板，對稱設置于螺紋塊底部；通孔，開設于通孔上，固定板通過通孔套設于傳送輥外部；切割機構，設置于邊板上。將待切割的玻璃放置在傳送輥表面，首先啟動第一電機，第一電機帶動雙向絲桿轉動，螺紋塊帶動固定板互相靠近，直至固定板相向面接觸玻璃外側壁，固定板阻礙玻璃的左右偏移，繼而啟動電動推桿，電動推桿借助推板將玻璃向切割機構下方進行推送，切割機構在切割的同時可調整激光切割器的位置，便于切割成不同間距的玻璃。

技術研發人員：劉瑞,趙麗芳,徐建江
受保護的技術使用者：新昌縣久福玻璃制品有限公司
技術研發日：20240719
技術公布日：2025/4/28
