本發明屬于電池，涉及一種木質素衍生碳包覆金屬摻雜的磷酸鐵鋰、制備方法和鋰離子電池。

背景技術：

1、當前，新能源汽車市場蓬勃發展，磷酸鐵鋰正極材料憑借其原材料來源常見、成本相對較低、結構穩定、無毒無害、安全性好等一系列優勢得到廣泛應用。盡管如此，從磷酸鐵鋰的結構可知，鋰離子擴散主要為一維通道，所以很大程度上限制了鋰離子脫嵌能力；且由于lfp結構中po4四面體阻礙了feo4四面體的連接，從而導致了其具有較差的電子導電性；這些問題導致目前磷酸鐵鋰仍然存在幾個亟待解決的幾個問題包括：功率密度不足導致充放電速率小，能量密度有待進一步提升，低溫高溫條件下磷酸鐵鋰倍率性能和容量較差等問題。對此，目前常用的碳包覆、納米化、元素摻雜仍不能以簡便有效的方式滿足性能需求。當前碳包覆的應用主要集中在葡萄糖、蔗糖等碳化后形成無定形碳的碳源，但無定形碳受制于包覆層會對鋰離子傳輸造成阻礙，而其他具有特殊結構的非連續性碳包覆層，例如石墨烯等又存在價格昂貴的問題，不利于工業化。因此，亟需一種能夠兼具導電性和傳輸離子且來源廣泛價格便宜的碳源，另一方面，木質素磺酸鹽作為造紙廠廢水的主要成分，憑借其碳化后衍生碳可控的結構和自帶的金屬鹽可以同時做到碳包覆與金屬摻雜，這樣即回收了造紙廠潛在的巨大污染和浪費，也滿足磷酸鐵鋰制備的需求。因此，我們提出了一種簡便高效的方式以木質素衍生碳包覆金屬摻雜的磷酸鐵鋰材料及其制備方法，并提供了一種由此正極材料制備得到的鋰離子電池。

技術實現思路

1、本發明的目的是針對現有技術的不足，提供一種木質素衍生碳包覆金屬摻雜的磷酸鐵鋰、制備方法和鋰離子電池。

2、本發明的技術方案如下：

3、本發明提供了一種木質素衍生碳包覆金屬摻雜磷酸鐵鋰及其制備方法：

4、步驟1、按照一定比例混合鋰源、磷源、分散劑攪拌制得混合液ⅰ，鐵源和分散劑混合攪拌制得混合液ⅱ，將混合液ⅱ邊攪拌邊加入混合液ⅰ得到混合液ⅲ，在所得混合液ⅲ中添加木質素磺酸鹽攪拌分散后，水熱得到固體前驅體。

5、步驟2、將所述固體前驅體離心干燥后，混合二次碳源共同粉碎，而后燒結得到所述磷酸鐵鋰。

6、優選地，所述木質素磺酸鹽中同時包含碳源和金屬摻雜的金屬，起到一材兩用。所述的木質素磺酸鹽包括木質素磺酸鈉、木質素磺酸鎂、木質素磺酸鈣中的一種或多種。所述金屬摻雜一般認為是鋰位摻雜。

7、優選地，所述添加木質素磺酸鹽占磷酸鐵鋰質量的2-4wt％。

8、由于木質素磺酸鹽應滿足碳包覆和金屬摻雜兩方面，因此添加量應受這兩方面約束，若過多，則金屬摻雜過多，造成晶體缺陷過多，不利于鋰離子通道形成，若過少，則碳包覆層不均勻或過薄，難以達到限制顆粒生長、增強導電性的作用。此外，木質素磺酸鈉內存有親水基團和疏水基團，充當表面活性劑作用，有效降低液面張力，有利于控制顆粒結晶尺寸。

9、優選地，所述分散劑包括乙醇、水、n,n-二甲基甲酰胺、丙酮、異丙醇、正丁醇中的一種或多種。

10、優選地，所述鋰源、鐵源、磷源，li:fe:p的摩爾比為(1.05～3):1:(0.5～3)。

11、優選地，所述鋰源為氧化鋰、氫氧化鋰、氯化鋰、乙酸鋰、碳酸鋰、硝酸鋰、亞硝酸鋰、磷酸鋰、磷酸二氫鋰、草酸鋰、鉬酸鋰、釩酸鋰中的一種或多種的組合；

12、優選地，所述鐵源為氯化亞鐵、硝酸亞鐵、草酸亞鐵、氯化鐵、氫氧化鐵、硝酸鐵、檸檬酸鐵中的一種或多種的組合；

13、優選地，所述磷源為磷酸、磷酸氫二銨、磷酸鐵、磷酸二氫鋰中的一種或多種的組合。

14、優選地，步驟(1)所述分散劑的含量為所述磷酸鐵鋰質量的50-300wt％。

15、優選地，步驟(1)所述水熱溫度在150℃-220℃之間，水熱時間在5h-12h之間。采用水熱法能夠有效的將木質素磺酸鹽中的金屬成分用于li位摻雜，且這樣得到的碳包覆更加均勻。

16、優選地，水熱后固體前驅體進行離心干燥。干燥溫度優選為60-90℃，干燥時間優選為4-8h。

17、步驟(2)所述二次碳源優選為：蔗糖、葡萄糖、抗壞血酸、檸檬酸、木質素、木質素磺酸鹽等中的一種或多種。

18、所述二次碳源中碳元素的質量占總磷酸鐵鋰質量的4-8wt％。

19、步驟(2)所述粉碎方式優選為砂磨、球磨等。

20、步驟(2)所述燒結溫度優選為750℃-800℃，煅燒時間優選為5-12h。

21、步驟(2)所述燒結應在惰性氣氛或還原性氣氛下進行，其中氣氛包括氫氣、氬氣、氦氣、氮氣中的一種或多種。優選地，二次燒結后進行冷卻和研磨。

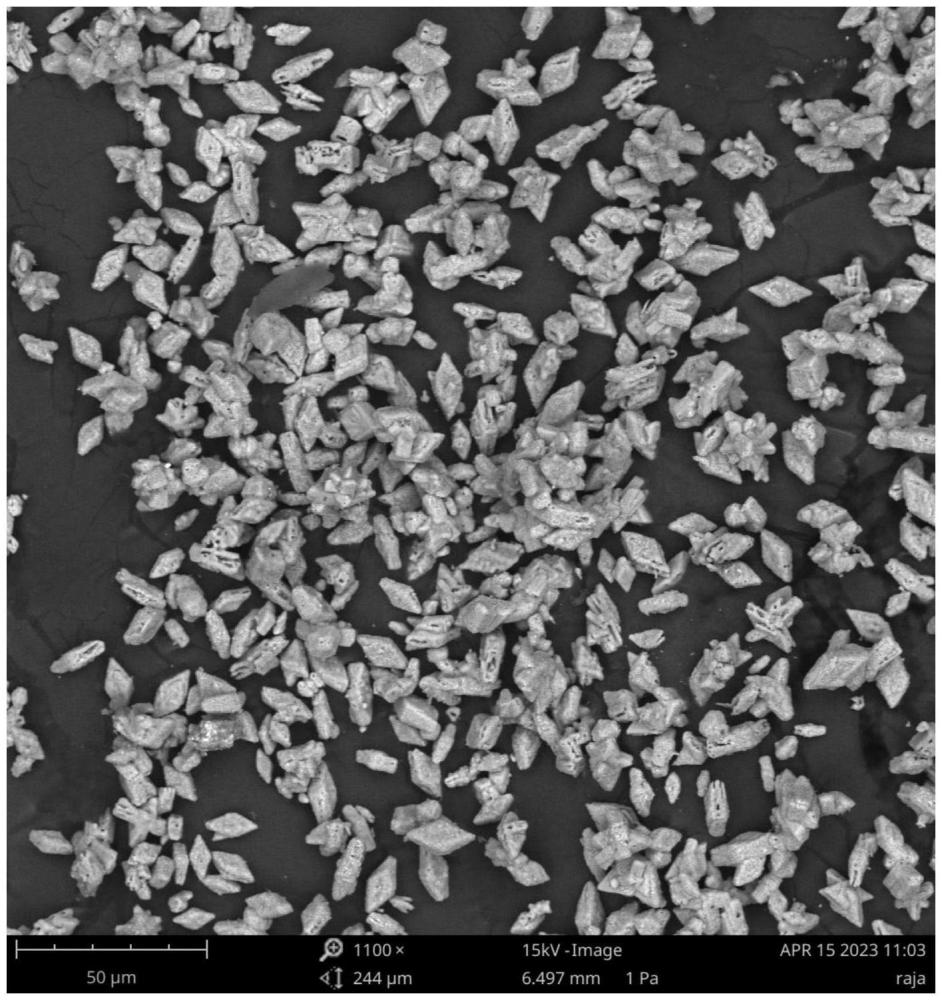

22、優選地，如圖1所示，步驟1所述固體前驅體呈菱形柱體，厚度在300-800nm，均勻和分散性良好。

23、另一方面，本發明提供一種正極片，包含上述制備方法得到的磷酸鐵鋰。

24、另一方面，本發明提供一種鋰離子電池，鋰離子電池包含上述制備方法得到的正極片。

25、本發明有益效果如下：

26、本發明所述方法利用造紙廢水中富含的木質素磺酸鹽同時充當碳包覆劑、金屬鹽摻雜劑。先利用水熱法將混合有木質素磺酸鹽的鐵源、磷源、鋰源得到金屬摻雜的磷酸鐵鋰前驅體，此時已包覆木質素衍生碳前驅體，有效控制顆粒尺寸形貌。經過干燥粉碎后，補充一定碳源，再通過還原性氣體或惰性氣體氛圍下進一步煅燒得到木質素衍生碳包覆的金屬摻雜的磷酸鐵鋰正極材料。這樣的方法有效利用了可能造成環境污染的生物質碳，且得到的碳為多孔結構，利于電解質浸潤和li+傳輸，此外，通過金屬摻雜，生成晶體中l(wèi)i位被取代，拓寬了li+傳輸通道，進一步提升了離子傳輸速率。通過二次補充少量碳，形成無定形碳層，進一步提高電子傳導速率，對功率密度和倍率性能有明顯提升。木質素磺酸鹽具有分散劑的作用，可以通過使顆粒帶負電得到分散性良好的磷酸鐵鋰正極材料，有效減緩團聚。

技術特征：

1.木質素衍生碳包覆金屬摻雜的磷酸鐵鋰的制備方法，其特征在于，包括如下步驟：

2.根據權利要求1所述的制備方法，其特征在于，所述木質素磺酸鹽中同時包含碳源和金屬摻雜的金屬，木質素磺酸鹽包括木質素磺酸鈉、木質素磺酸鎂、木質素磺酸鈣中的一種或多種。

3.根據權利要求1所述的制備方法，其特征在于，所述添加的木質素磺酸鹽占磷酸鐵鋰質量的2-4wt％。

4.根據權利要求1所述的制備方法，其特征在于，所述鋰源、鐵源、磷源的摩爾比為(1.05～3):1:(0.5～3)。

5.根據權利要求1所述的制備方法，其特征在于，步驟1所述分散劑的含量為所述磷酸鐵鋰質量的50-300wt％；步驟1所述水熱溫度在150℃-220℃之間，水熱時間在5h-12h之間，采用水熱法能夠有效的將木質素磺酸鹽中的金屬成分用于li位摻雜，且這樣得到的碳包覆更加均勻。

6.根據權利要求1所述的制備方法，其特征在于，水熱后固體前驅體進行離心干燥，干燥溫度優選為60-90℃，干燥時間優選為4-8h。

7.根據權利要求1所述的制備方法，其特征在于，所述二次碳源中碳元素的質量占總磷酸鐵鋰質量的4-8wt％；二次碳源優選為：蔗糖、葡萄糖、抗壞血酸、檸檬酸、木質素、木質素磺酸鹽等中的一種或多種。

8.根據權利要求1所述的制備方法，其特征在于，步驟1所述固體前驅體呈菱形柱體，厚度在400-800nm。

9.一種正極片，其特征在于包含權利要求1-8任意制備方法得到的磷酸鐵鋰。

10.一種鋰離子電池，其特征在于包含權利要求9制備得到的正極片。

技術總結
本發明提供一種木質素衍生碳包覆金屬摻雜的磷酸鐵鋰、制備方法和鋰離子電池。本發明包括如下步驟：步驟1、按照一定比例混合鋰源、磷源、分散劑攪拌制得混合液Ⅰ，鐵源和分散劑混合攪拌制得混合液Ⅱ，將混合液Ⅱ邊攪拌邊加入混合液Ⅰ得到混合液Ⅲ，在所得混合液Ⅲ中添加木質素磺酸鹽攪拌分散后，水熱得到固體前驅體；步驟2、將所述固體前驅體離心干燥后，混合二次碳源共同粉碎，而后燒結得到所述磷酸鐵鋰。本發明以造紙廢液中富含的生物質碳源為原料制備了具有高倍率放電性能的磷酸鐵鋰材料。

技術研發人員：張慶華,邱文豪,劉子陽,李媛媛,詹曉力
受保護的技術使用者：浙江大學
技術研發日：
技術公布日：2025/4/24
