本實用新型涉及白酒釀造設備，具體是一種黃水循環裝置。

背景技術：

傳統濃香型白酒生產過程中，黃水由于微生物的作用及糟醅自身攜帶的大量水分經下淋溶解和攜帶大量有機物的形一種棕黃色、微粘稠的渾濁液體，酸度很高，富含醋酸、丁酸、乳酸、己酸等酸類物質及其他醇、醛類物質，還含有乙酸乙酯、乳酸乙酯、己酸乙酯等白酒香味物質，及少量的殘余淀粉、殘?zhí)呛途凭⒏迟|(zhì)和酵母菌體的自溶物、厭氧性微生物等，黃水和糟醅相互作用能很好的提升白酒的品質和對窖池的養護；同時黃水含有大量的水分及有機酸。

現使用的噴淋器的噴管為“王”字型或者“米”字型，均為向外延伸的形式，內部液體是單一流向，不能形成一個回路，當噴管的噴口被封堵后，較難通過內部液體沖洗疏通，一旦發生堵塞清理較困難，及時開窖清理或者釀造完畢后清理勢必影響白酒的釀造品質。

技術實現要素：

本實用新型提供一種防噴管堵塞、可實時清洗、提高發酵質量的黃水循環裝置。

為實現上述目的，本實用新型采用如下技術方案：

一種黃水循環裝置，包括窖池、噴淋器、泵、黃水收集罐、第一導管和第二導管，所述窖池的底部與黃水收集罐相連通，所述噴淋器包括相連通的噴管和噴淋導管，所述第一導管兩端分別與黃水收集罐和泵入口活動連接，所述第二導管兩端分別與噴淋導管和泵出口活動連接，噴管設置在窖池頂部，所述噴管由多個成“回”字型排布的環形管組成，環形管間相互連通。

優選的，所述窖池底部地面向黃水收集罐傾斜。

優選的，所述窖池通過底部設有的過濾網與黃水收集罐連通。

優選的，所述噴管設有圓形噴口，分布在噴管下半部兩側。

優選的，所述噴口活動連接有噴嘴。

優選的，所述環形管相鄰間隔15-25cm。

本實用新型有益效果：

一、通過將窖池底部的黃水循環利用，噴灑到窖池內糟醅表面，使黃水在糟醅中分布更均勻，促進黃水中的有益物質被糟醅吸收，同時由于黃水在糟醅間流動，促使窖池內各部位糟醅溫差小，發酵條件均勻，進而提高發酵質量。

二、采用多個環形管相連通的方式，使噴淋更均勻，環形管間相連通，使噴管形成一個閉合回路，可以實時的沖洗每個噴口，防止噴口堵塞。

三、各接口處采用活動連接，不僅可以在發酵過程中自循環黃水，也可以在發酵結束后將泵出口連接到其它導管上輸送黃水到其它窖池漫灌處理，簡單方便實用。

附圖說明

圖1為噴管“米”字型的結構示意圖。

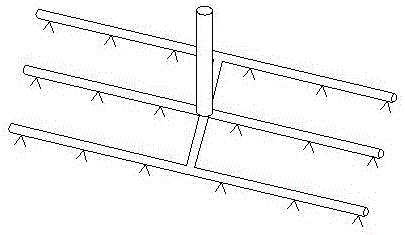

圖2為噴管“王”字型的結構示意圖。

圖3為本實用新型結構示意圖。

圖4為本實用新型噴淋器結構示意圖。

圖5為本實用新型噴淋器另一結構示意圖。

圖6為本實用新型噴淋器局部仰視圖。

圖7為本實用新型噴淋器另一結構局部仰視圖。

圖8為本實用新型噴淋器局部左視圖。

具體實施方式

如圖3所示，一種黃水循環裝置，包括窖池1、噴淋器2、泵3、黃水收集罐4、第一導管6和第二導管5，窖池1的底部與黃水收集罐4相連通，窖池1內發酵過程中產生的黃水就會流入黃水收集罐4中，所述噴淋器2包括噴管21和噴淋導管22，噴淋導管22連接噴管21中心位置；第一導管6兩端分別與黃水收集罐4和泵3入口活動連接，所述活動連接即采用快速接頭7連接，快速接頭7的公母頭分別連接在相應的設備或者管道上；所述第二導管5兩端分別與噴淋導管22和泵3出口通過快速接頭7活動連接，噴管21設置在窖池1頂部，黃水從頂部噴灑到糟醅表面，噴管21由多個成“回”字型排布的環形管組成，內層是小環形管，向外逐漸增大，環形管間采用環形管同規格鋼管相互連通，相鄰兩個環形管具有兩處連通點，黃水在噴管21內可以環形流動，噴管21內部不存在死角或者盲端，環形管間間隔15-25cm，結合噴管21兩側噴灑的方式，提高了噴灑覆蓋效率。如圖1、2為傳統結構的噴管，黃水只能向遠端流動，若噴口發生堵塞，黃水在內不能流動不能有效沖洗堵塞口；如圖4、5分別為兩個環形管和三個環形管的示意圖，根據窖池大小可以選擇更多環形管組成的噴管21，連通起來的環形管形成環形閉合路線，噴口211發生堵塞時，可以快速的沖洗通堵，實現了實時自動沖洗的功能。

如圖1，黃水收集罐4設于窖池1底部低處，窖池1底部地面向黃水收集罐4傾斜，這樣可以使黃水及時的流入黃水收集罐4內，通過泵3循環到頂部，窖池1底部地面水平就會造成部分黃水始終沉積在底部不能循環，使底部的糟醅浸泡在濃度不同的黃水中，從而影響發酵效果。

如圖1，窖池1還設有過濾網41，通過底部設有過濾網41與黃水收集罐4連通，這樣可以防止糟醅進入黃水收集罐4中，造成被吸入到泵3中國，使流量波動，進而造成噴灑不均勻。

如圖6，噴管21設有圓形噴口211，當窖池大或者需求循環黃水量大時可以不使用噴嘴212，直接通過圓形噴口211噴出，提高噴灑效率，圓形噴口211分布在噴管21下半部兩側，使噴灑更均勻；如圖7為在圓形噴口211上活動連接有噴嘴212，可以是絲口連接或者其他可活動連接的方式。

以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，對于本領域的技術人員來說，本實用新型可以有各種更改和變化。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
