本發明涉及細胞復蘇，特別是涉及一種干式細胞復蘇儀。

背景技術：

1、隨著生命科技的發展，細胞治療技術日新月異。細胞制品在制備過程中通常會涉及細胞的凍存和復蘇解凍。細胞復蘇解凍時，最佳操作是將剛從液氮存儲設備中取出的細胞凍存袋快速升溫，讓袋內的“冰”融化80-90％，使之迅速通過細胞最易受損的-5℃～0℃，以避免冰晶重新結晶對細胞造成傷害，同時避免袋內的“冰”完全融化之后影響細胞活率。而現有主流的水浴復蘇方式，復蘇完成時間和樣品存活率全靠操作員的經驗，細胞復蘇時間長，容易出現誤操作，不能實現復蘇過程量化；水浴復蘇多為人工搖動凍存管，耗費較大人力。

技術實現思路

1、本發明的目的在于，提供一種干式細胞復蘇儀，具有可以實現自動控制，無需過多人員操作，節省人力，減少誤操作的概率，細胞復蘇時間短等優點。

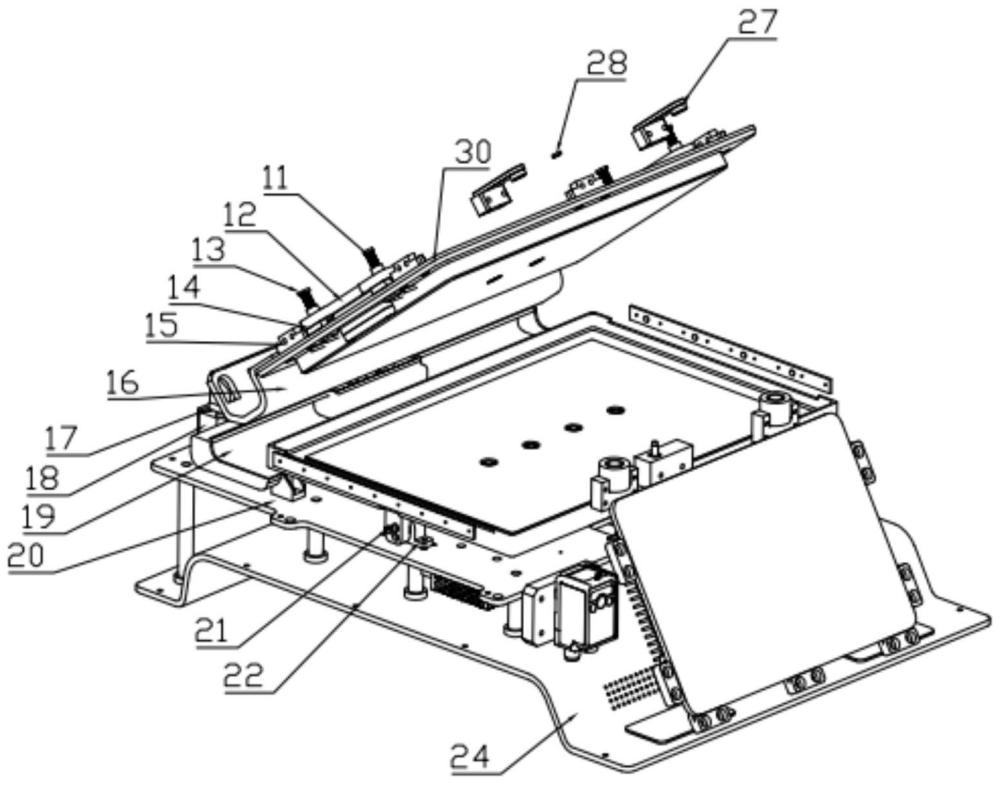

2、為解決現有技術中的問題，本發明提供一種干式細胞復蘇儀，所述干式細胞復蘇儀包括：基座、托盤、壓板組件、擺動裝置和控制裝置；

3、所述托盤安裝于所述基座上，所述壓板組件蓋合于所述托盤上，并與所述托盤之間形成一復蘇艙；

4、所述壓板組件包括緩壓板、壓板和緩壓連接裝置，所述壓板的其中一端與所述基座轉動連接，所述緩壓板通過所述緩壓連接裝置與所述壓板連接，能夠相對于所述壓板上下移動；

5、所述緩壓板與所述托盤的承載面相對設置，且所述托盤之背向所述緩壓板的一側和所述緩壓板之背向所述托盤的一側均設置有加熱片，所述緩壓板和所述托盤均由剛性導熱材料制成；

6、所述擺動裝置包括偏心驅動組件和彈簧組件，所述偏心驅動組件與所述彈簧組件配合驅動所述托盤搖擺運動，所述加熱片和所述偏心驅動組件均與所述控制裝置電連接。

7、可選地，所述偏心驅動組件包括：偏心輪、偏心墊塊和直流電機，所述直流電機安裝于所述基座上，所述偏心輪與所述直流電機連接，所述偏心墊塊固定于所述托盤的下端面且位于所述偏心輪的上方；

8、所述彈簧組件包括第一彈簧套、彈簧軸、壓縮彈簧和第二彈簧套，所述第一彈簧套固定于所述托盤上，所述第二彈簧套固定于所述基座上，且所述第一彈簧套與所述第二彈簧套相對設置，所述壓縮彈簧套設于所述彈簧軸上，所述彈簧軸的其中一端為固定端，所述固定端與所述第一彈簧套固定連接，所述彈簧軸的另一端為自由端，所述自由端插設于所述第二彈簧套中。

9、可選地，所述擺動裝置還包括：第一連接塊和安裝座；

10、所述安裝座固定于所述基座上，所述第一連接塊的其中一側具有一轉軸，所述轉軸插設于所述安裝座開設的通孔中，所述第一連接塊的另一側與所述托盤固定連接。

11、可選地，所述擺動裝置還包括：第二連接塊、軸承座、旋轉軸和深溝球軸承；

12、所述深溝球軸承安裝于所述軸承座中，所述旋轉軸的其中一端插設于所述深溝球軸承中，另一端通過所述第二連接塊與所述托盤固定連接。

13、可選地，所述緩壓連接裝置包括：緩壓彈簧、t型連接件、銷軸和直線軸承；

14、所述t型連接件包括水平部分和豎直部分，所述直線軸承安裝于所述水平部分開設的第一安裝孔中，所述緩壓彈簧套設于所述銷軸上，所述銷軸的軸端穿過所述直線軸承并與所述壓板固定連接；

15、所述壓板為矩形框結構，所述矩形框結構的內側設置有凹槽以避讓所述t型連接件的豎直部分，所述豎直部分與所述緩壓板固定連接。

16、可選地，所述基座包括：上層底板、下層底板和鉸鏈底座；

17、所述上層底板與所述下層底板之間通過立柱固定連接，所述鉸鏈底座固定在所述上層底板上；

18、所述壓板與所述基座轉動連接的一端安裝有曲柄，所述曲柄通過阻尼鉸鏈與所述鉸鏈底座鉸接，所述鉸鏈底座上設置有曲柄限位塊，所述曲柄限位塊用于限制所述曲柄的轉動角度。

19、可選地，還包括：l形擋板和翻蓋輔助裝置；

20、所述l形擋板安裝在所述上層底板上且位于所述曲柄的下方；

21、所述翻蓋輔助裝置包括：氮?dú)鈴椈赏瓢濉⒌獨鈴椈伞⒌獨鈴椈赏茐K和滑軌；

22、所述滑軌安裝于所述上層底板上且位于兩個對稱設置的鉸鏈底座之間，所述氮?dú)鈴椈赏瓢宓钠渲幸欢税惭b在所述滑軌上，所述氮?dú)鈴椈赏瓢宓牧硪欢说挚吭谒龅獨鈴椈赏茐K上，所述氮?dú)鈴椈赏茐K固定于所述曲柄上。

23、所述氮?dú)鈴椈傻钠渲幸欢送ㄟ^氮?dú)鈴椈傻鬃c所述上層底板固定連接，另一端與所述氮?dú)鈴椈赏瓢骞潭ㄟB接。

24、可選地，還包括：外殼、電磁鐵、微動開關、吸片和接觸開關觸發件；

25、所述外殼包括上蓋板和中間罩殼，所述上蓋板安裝在所述壓板組件上，所述中間罩殼環繞于所述基座和托盤，并與所述基座的下層底板連接；

26、所述電磁鐵和所述微動開關均固定于所述中間罩殼的上側邊緣，所述吸片和所述接觸開關觸發件均固定于所述壓板上，且所述吸片與所述電磁鐵的位置對應，所述接觸開關觸發件與所述微動開關的位置對應。

27、可選地，還包括：控制面板、掃碼器、紫外燈和散熱風扇；

28、所述控制面板和所述掃碼器分別設置于所述中間罩殼開設的窗口中，所述控制裝置和所述散熱風扇均安裝在所述下層底板上，所述下層底板上開設有進風孔；

29、所述紫外燈安裝于所述中間罩殼的內側壁上，且位于所述托盤的上方，所述控制面板、掃碼器、紫外燈、散熱風扇均與所述控制裝置電連接。

30、可選地，還包括：振動電機、漏液檢測器和溫度檢測裝置；

31、所述振動電機固定于所述托盤之背向所述緩壓板的一側；

32、所述托盤上設置有排水口，所述漏液檢測器通設置于排水管上，所述排水管與所述排水口連接；

33、所述溫度檢測裝置包括第一溫度傳感器、第二溫度傳感器、第三溫度傳感器，所述第一溫度傳感器設置于所述托盤的承載面上，所述第二溫度傳感器設置于所述緩壓板之背向所述托盤的一側以及所述托盤之背向所述緩壓板的一側，所述第三溫度傳感器設置于所述加熱片中；

34、所述振動電機、所述漏液檢測器、所述第一溫度傳感器、所述第二溫度傳感器和所述第三溫度傳感器均與所述控制裝置電連接。

35、如上所述，本發明的干式細胞復蘇儀，具有以下有益效果：本發明的干式細胞復蘇儀通過設置基座、托盤、壓板組件、擺動裝置和控制裝置，具有可以實現自動控制，無需過多人員操作，節省人力，減少誤操作的概率，細胞復蘇時間短等優點。

技術特征：

1.一種干式細胞復蘇儀，其特征在于，包括：基座、托盤、壓板組件、擺動裝置和控制裝置；

2.根據權利要求1所述的干式細胞復蘇儀，其特征在于，所述偏心驅動組件包括：偏心輪、偏心墊塊和直流電機，所述直流電機安裝于所述基座上，所述偏心輪與所述直流電機連接，所述偏心墊塊固定于所述托盤的下端面且位于所述偏心輪的上方；

3.根據權利要求2所述的干式細胞復蘇儀，其特征在于，所述擺動裝置還包括：第一連接塊和安裝座；

4.根據權利要求2所述的干式細胞復蘇儀，其特征在于，所述擺動裝置還包括：第二連接塊、軸承座、旋轉軸和深溝球軸承；

5.根據權利要求1所述的干式細胞復蘇儀，其特征在于，所述緩壓連接裝置包括：緩壓彈簧、t型連接件、銷軸和直線軸承；

6.根據權利要求1所述的干式細胞復蘇儀，其特征在于，所述基座包括：上層底板、下層底板和鉸鏈底座；

7.根據權利要求6所述的干式細胞復蘇儀，其特征在于，還包括：l形擋板和翻蓋輔助裝置；

8.根據權利要求1所述的干式細胞復蘇儀，其特征在于，還包括：外殼、電磁鐵、微動開關、吸片和接觸開關觸發件；

9.根據權利要求8所述的干式細胞復蘇儀，其特征在于，還包括：控制面板、掃碼器、紫外燈和散熱風扇；

10.根據權利要求1所述的干式細胞復蘇儀，其特征在于，還包括：振動電機、漏液檢測器和溫度檢測裝置；

技術總結
本發明提供一種干式細胞復蘇儀，包括：基座、托盤、壓板組件、擺動裝置和控制裝置；托盤安裝于基座上，壓板組件蓋合于托盤上，并與托盤之間形成一復蘇艙；壓板組件包括緩壓板、壓板和緩壓連接裝置，壓板的其中一端與基座轉動連接，緩壓板通過緩壓連接裝置與壓板連接；緩壓板與托盤的承載面相對設置，且托盤之背向緩壓板的一側和緩壓板之背向托盤的一側均設置有加熱片，緩壓板和托盤均由剛性導熱材料制成；擺動裝置包括偏心驅動組件和彈簧組件，偏心驅動組件與彈簧組件配合驅動托盤搖擺運動，加熱片和偏心驅動組件均與控制裝置電連接。本發明的干式細胞復蘇儀可以實現自動控制，無需過多人員操作，節省人力，減少誤操作的概率，細胞復蘇時間短。

技術研發人員：江志浩
受保護的技術使用者：東富龍生命科技有限公司
技術研發日：
技術公布日：2025/4/28
