本發明涉及一種共軛二烯類聚合物的制備方法和接枝共聚物的制備方法。

背景技術：

1、丙烯腈-丁二烯-苯乙烯(abs)共聚物是通過苯乙烯和丙烯腈在丁二烯橡膠聚合物上的接枝共聚制備的。當與常規的高抗沖聚苯乙烯(hips)相比時，abs共聚物具有優異的耐沖擊性、耐化學性、熱穩定性、著色性、耐疲勞性、剛性和加工性能，并且用于部件諸如汽車的內部和外部材料、辦公設備、以及各種電氣和電子產品或玩具。

2、abs共聚物中包含的橡膠聚合物通常通過共軛二烯類單體的乳液聚合制備，并且包含通過乳液聚合制備的橡膠聚合物的橡膠聚合物膠乳中的橡膠聚合物的粒度對最終物理性能具有非常顯著的影響。

3、通常，如果橡膠聚合物的粒度增加，則包含abs共聚物的樹脂組合物的沖擊強度增加，增加橡膠聚合物粒度的大量努力仍在繼續。根據一種增加橡膠聚合物粒度的方法的一個方面，在使具有小粒徑的橡膠聚合物聚合之后，通過諸如通過附聚擴大等附加工藝來增加粒度，或通過在制備橡膠聚合物的過程中增加聚合時間來增加粒度。然而，如果像這樣制備橡膠聚合物，則由于附加工藝和聚合時間的增加，生產率的提高受到限制，并且具有在增加橡膠聚合物的粒度方面顯示出局限性的缺陷。

4、[現有技術文獻]

5、[專利文獻]

6、(專利文獻1)jp?1996-259777?a

技術實現思路

1、技術問題

2、本發明是為了解決上述背景技術中提到的問題而設計的，并且目的是提供一種共軛二烯類聚合物的制備方法，該方法可以增加共軛二烯類聚合物的粒度，而無需諸如通過附聚擴大的附加工藝或者增加聚合時間。

3、此外，本發明的另一目的是提供一種接枝共聚物的制備方法，該方法可以通過具有增加的粒度的共軛二烯類聚合物進一步提高樹脂組合物的沖擊強度。

4、技術方案

5、為了解決上述任務，本發明提供了一種共軛二烯類聚合物的制備方法和接枝共聚物的制備方法。

6、(1)本發明提供一種共軛二烯類聚合物的制備方法，包括步驟(s10)：在硫酸鹽和碳酸鹽的存在下使共軛二烯類單體聚合，其中，所述硫酸鹽和所述碳酸鹽以1：0.08至9.2的重量比注入。

7、(2)本發明提供根據(1)所述的共軛二烯類聚合物的制備方法，其中，所述硫酸鹽和所述碳酸鹽以1：0.1至9.0的重量比注入。

8、(3)本發明提供根據(1)或(2)所述的共軛二烯類聚合物的制備方法，其中，所述硫酸鹽是堿金屬硫酸鹽。

9、(4)本發明提供根據(1)至(3)中任一項所述的共軛二烯類聚合物的制備方法，其中，所述碳酸鹽是堿金屬碳酸鹽。

10、(5)本發明提供根據(1)至(4)中任一項所述的共軛二烯類聚合物的制備方法，其中，基于100重量份的所述共軛二烯類單體，所述硫酸鹽和所述碳酸鹽以0.3重量份至1.5重量份注入。

11、(6)本發明提供根據(1)至(5)中任一項所述的共軛二烯類聚合物的制備方法，其中，在步驟(s10)中制備的所述共軛二烯類聚合物具有50nm至500nm的平均粒徑。

12、(7)本發明提供根據(1)至(6)中任一項所述的共軛二烯類聚合物的制備方法，其中，在步驟(s10)中制備的所述共軛二烯類聚合物具有300nm至500nm的平均粒徑。

13、(8)本發明提供一種接枝共聚物的制備方法，包括步驟(s20)：在根據(1)至(7)中任一項制備的共軛二烯類聚合物膠乳的存在下注入芳族乙烯基類單體和乙烯基氰類單體，以制備包含接枝共聚物的接枝共聚物膠乳。

14、(9)本發明提供根據(8)所述的接枝共聚物的制備方法，其中，步驟(s20)是通過基于所述共軛二烯類聚合物、所述芳族乙烯基類單體和所述乙烯基氰類單體的總量，注入基于固體含量的50重量％至70重量％的所述共軛二烯類聚合物膠乳、10重量％至40重量％的所述芳族乙烯基類單體和1重量％至20重量％的所述乙烯基氰類單體來進行的。

15、(10)本發明提供根據(1)至(7)中任一項所述制備的共軛二烯類聚合物。

16、(11)本發明提供根據(8)或(9)制備的接枝共聚物。

17、(12)本發明提供一種接枝共聚物，其包含根據(10)所述的共軛二烯類聚合物、芳族乙烯基類單體單元和乙烯基氰類單體單元。

18、(13)本發明提供一種樹脂組合物，其包含根據(11)或(12)所述的接枝共聚物和苯乙烯類共聚物。

19、有益效果

20、如果根據本發明的共軛二烯類聚合物的制備方法制備共軛二烯類聚合物，則共軛二烯類聚合物的粒度可以增加，而無需諸如通過附聚擴大的附加工藝或者增加聚合時間。

21、此外，如果根據本發明的接枝共聚物的制備方法來制備接枝共聚物，則樹脂組合物的沖擊強度可以由具有增加的粒度的共軛二烯類聚合物進一步提高。

技術特征：

1.一種共軛二烯類聚合物的制備方法，所述方法包括：

2.根據權利要求1所述的共軛二烯類聚合物的制備方法，其中，所述硫酸鹽和所述碳酸鹽以1：0.1至9.0的重量比注入。

3.根據權利要求1所述的共軛二烯類聚合物的制備方法，其中，所述硫酸鹽是堿金屬硫酸鹽。

4.根據權利要求1所述的共軛二烯類聚合物的制備方法，其中，所述碳酸鹽是堿金屬碳酸鹽。

5.根據權利要求1所述的共軛二烯類聚合物的制備方法，其中，基于100重量份的所述共軛二烯類單體，所述硫酸鹽和所述碳酸鹽以0.3重量份至1.5重量份注入。

6.根據權利要求1所述的共軛二烯類聚合物的制備方法，其中，在步驟(s10)中制備的所述共軛二烯類聚合物具有50nm至500nm的平均粒徑。

7.根據權利要求1所述的共軛二烯類聚合物的制備方法，其中，在步驟(s10)中制備的所述共軛二烯類聚合物具有300nm至500nm的平均粒徑。

8.一種接枝共聚物的制備方法，所述方法包括：

9.根據權利要求8所述的接枝共聚物的制備方法，其中，步驟(s20)是通過基于所述共軛二烯類聚合物、所述芳族乙烯基類單體和所述乙烯基氰類單體的總量，注入

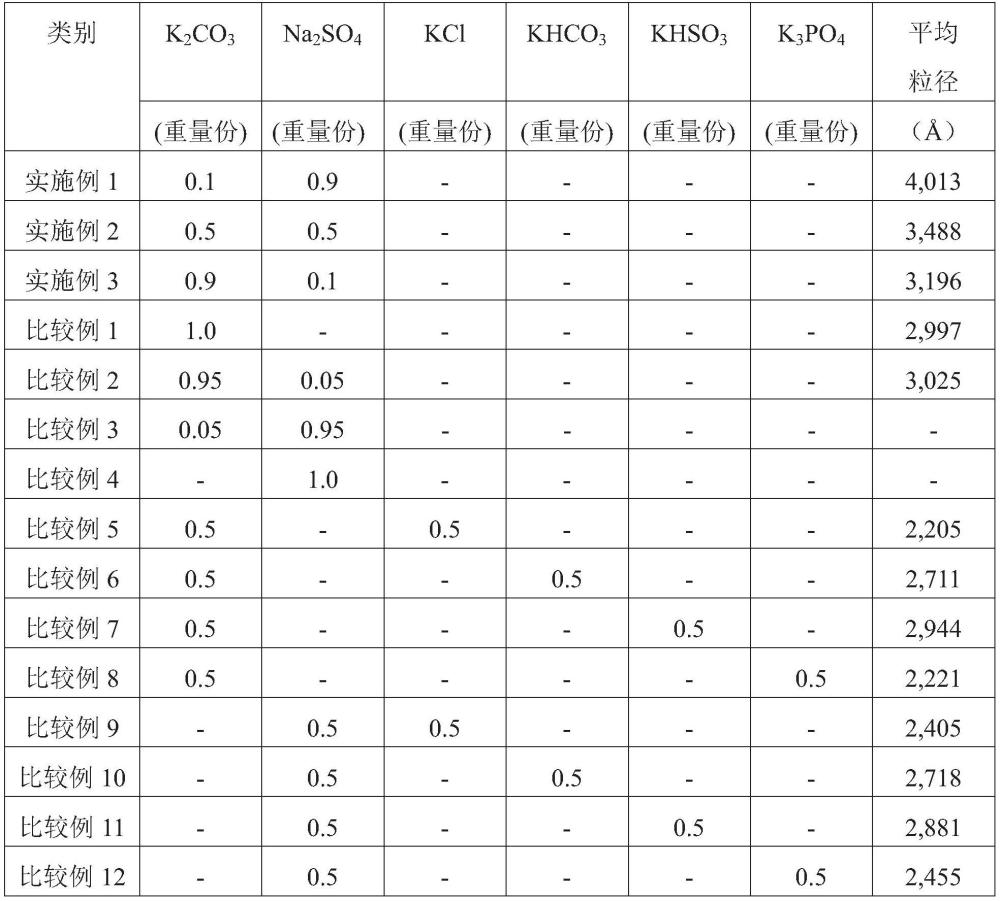

技術總結
本發明涉及一種共軛二烯類聚合物的制備方法和一種接枝共聚物的制備方法，更具體地，本發明涉及一種共軛二烯類聚合物的制備方法，該方法可以增加共軛二烯類聚合物的粒度，而無需諸如通過附聚擴大的附加工藝或者增加聚合時間；和一種接枝共聚物的制備方法，該方法可以由粒度增加的共軛二烯類聚合物進一步提高樹脂組合物的沖擊強度。

技術研發人員：石宰旻,鄭榮煥,李鎮衡,金起賢,樸昶弘,蔡旻洙
受保護的技術使用者：株式會社LG化學
技術研發日：
技術公布日：2025/4/28
