本技術涉及放置架，具體涉及一種細胞培養瓶放置架。

背景技術：

1、細胞培養瓶通常需要放置在具有一定穩定性和支撐性的架子上，以確保瓶子不會傾倒或搖晃。這種架子可以是實驗室中常見的金屬或塑料制成的支架，也可以是專門設計用于細胞培養瓶的支架。這樣的支架通常具有固定的插槽或夾具，可以穩固地固定細胞培養瓶，同時也方便取出或更換瓶子。目前使用較細胞培養瓶規格多樣，多為方形且開口上方傾斜的樣式，現用的培養瓶支架一般都是固定針對某一個特定規格的培養瓶使用的，適用性較差，雖然現有技術中已出現從兩側調整夾具以對不同規格培養瓶?jī)蓚?cè)進行夾緊固定的支架，但僅從通過兩側調整夾具距離去適配不同規格培養瓶的方式存在固定不夠穩定，適用范圍不夠廣泛的問題

2、因此如何解決上述技術問題就成為本實用新型面臨的課題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種使用便捷，可多方位立體調節適用不同規格細胞培養瓶的細胞培養瓶放置架。

2、本實用新型解決其技術問題所采用的技術方案是：本實用新型提供了一種細胞培養瓶放置架，包括水平設置的底板，所述底板的后側底部固定連接有立板，所述立板上設置有高度調節部件，所述高度調節部件連接有厚度調節部件，所述厚度調節部件連接有寬度調節部件；

3、所述底板上設置有底部限位部件，所述底部限位部件連接有牽拉部件。

4、所述底板和所述立板均為矩形結構，所述立板的前部?jī)蓚?cè)對稱豎直開設有兩個豎槽；

5、所述高度調節部件包括兩個所述豎槽內側轉動連接的第一螺紋桿，每個所述第一螺紋桿均貫穿一個安裝箱的后部且與其螺紋連接，所述安裝箱的箱體部分水平朝向所述立板前側，所述安裝箱的后部與所述豎槽滑動配合；

6、兩個所述第一螺紋桿的頂端均貫穿至所述立板的上方，位于所述立板上方的所述第一螺紋桿部分外側同軸套接有第一蝸輪，兩個所述第一蝸輪與第一蝸桿的兩側嚙合，所述立板頂部?jī)蓚?cè)對稱固定連接有一對上耳板，所述第一蝸桿轉動連接于一對所述上耳板之間，所述第一螺紋桿的其中一端延伸至所述上耳板的外側且固定連接有第一旋鈕。

7、所述厚度調節部件包括所述安裝箱內側由前至后水平轉動連接的第二螺紋桿，所述第二螺紋桿的前端延伸至所述安裝箱的外側，位于所述安裝箱外側部分的所述第二螺紋桿同軸套接有第二蝸輪，兩個所述第二蝸輪與水平設置的第二蝸桿嚙合，兩個所述安裝箱的外側對稱固定連接有一對下耳板，所述第二蝸桿兩側轉動連接于一對所述下耳板上，所述第二蝸桿的其中一端延伸至所述下耳板的外側且固定連接有第二旋鈕；

8、所述第二螺紋桿螺紋連接有滑動塊，兩個所述滑動塊相對一側均延伸至所述安裝箱的外側且與所述安裝箱由前至后水平開設的橫槽滑動連接，兩個所述滑動塊相對一側之間固定連接有壓板。

9、所述寬度調節部件包括所述壓板兩側對稱橫向水平開設的調節槽，所述調節槽的兩側分別對稱滑動連接有調節塊，每個所述調節塊中心部均螺紋連接有貫穿所述調節塊前后兩側的第三螺紋桿，每個所述第三螺紋桿的前側端均固定連接有第三旋鈕；

10、兩個所述調節塊相對固定水平連接有齒條，兩個所述齒條分別位于所述調節槽的上側和下側，所述齒條的內側壁設置有導向條，所述導向條與所述壓板外側壁橫向開設的導向槽滑動配合；

11、所述調節槽的中心部外側轉動連接有齒輪，所述齒輪的上下兩側分別與兩個所述齒條嚙合，所述齒輪的外側固定連接有第四旋鈕。

12、所述底板的底部開設有矩形狀的凹槽，所述凹槽的后側壁與所述立板的前側面共面；

13、所述限位部件包括所述凹槽前側壁由后至前開設的推槽，所述推槽前側壁固定連接有若干個彈簧的前側端，所述彈簧的后側端與限位板的前側固定連接，所述限位板與所述推槽以及所述凹槽滑動配合。

14、所述牽拉部件包括所述限位板前側固定連接的拉繩，所述拉繩遠離所述限位板一端穿設至所述底板上方經過繩輪固定連接有限位塊，所述拉繩靠近所述限位塊一端的外側套設有與所述限位塊配合的限位套，所述限位套的底部與所述底板頂部固定連接，所述限位套的內側與所述拉繩活動配合；

15、所述底板靠近所述限位套一側的頂部邊緣處設置有固定座，所述固定座上轉動連接有轉動套，所述轉動套外壁沿其徑向固定連接有連接桿，所述連接桿遠離所述轉動套的一端與所述限位塊轉動連接，所述轉動套與所述連接桿相對一側的外壁沿其徑向固定連接有壓桿，所述壓桿遠離所述轉動套的一端固定連接有按板。

16、所述底板的底部和所述立板的后部均設置有防滑膠墊。

17、本實用新型實際使用時：將細胞培養瓶貼靠立板前壁向下插入，此時按壓按板，從而通過拉動拉繩將限位板拉入推槽，培養瓶底部與凹槽底部貼合后，釋放按壓板，限位板在彈簧的作用下將培養瓶底側壓緊固定，根據培養瓶的大小，通過高度調節部件調整壓板的高度位置，使壓板對應培養瓶的上側位置，然后調整厚度調節部件，使壓板貼近培養瓶的外壁，再調節寬度調節部件，使兩個第三螺紋桿從兩側貼近培養瓶的兩側，從而從多方位對培養瓶進行了有效固定，拿出時，只需再次按壓按板，從上方將培養瓶提出即可，根據現場操作需要，可以將放置架整體放倒，防滑膠墊使放置架在不同的擺放狀態都可以穩定放置。

18、本實用新型的有益效果為：可便捷的進行多方位立體化的調節，以適用不同規格細胞培養瓶的穩定放置以及快速拿取。

技術特征：

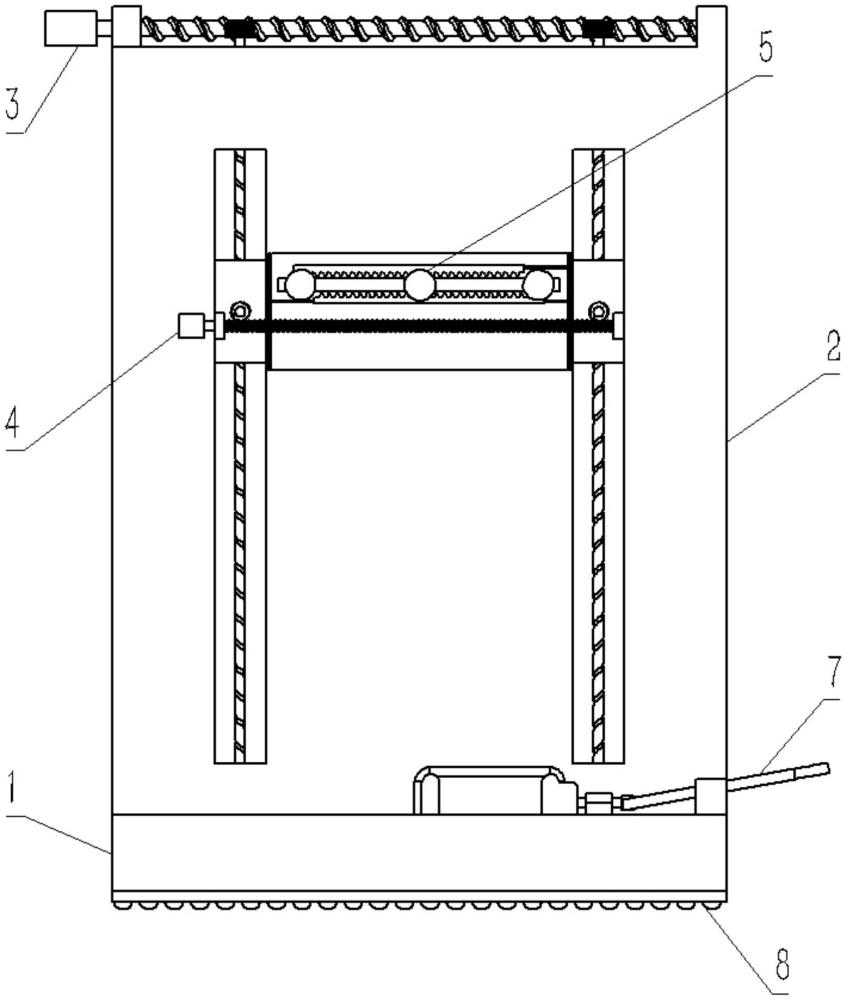

1.一種細胞培養瓶放置架，其特征在于，包括水平設置的底板(1)，所述底板(1)的后側底部固定連接有立板(2)，所述立板(2)上設置有高度調節部件(3)，所述高度調節部件(3)連接有厚度調節部件(4)，所述厚度調節部件(4)連接有寬度調節部件(5)；

2.根據權利要求1所述的細胞培養瓶放置架，其特征在于，所述底板(1)和所述立板(2)均為矩形結構，所述立板(2)的前部?jī)蓚?cè)對稱豎直開設有兩個豎槽(201)；

3.根據權利要求2所述的細胞培養瓶放置架，其特征在于，所述厚度調節部件(4)包括所述安裝箱(302)內側由前至后水平轉動連接的第二螺紋桿(401)，所述第二螺紋桿(401)的前端延伸至所述安裝箱(302)的外側，位于所述安裝箱(302)外側部分的所述第二螺紋桿(401)同軸套接有第二蝸輪(402)，兩個所述第二蝸輪(402)與水平設置的第二蝸桿(403)嚙合，兩個所述安裝箱(302)的外側對稱固定連接有一對下耳板(404)，所述第二蝸桿(403)兩側轉動連接于一對所述下耳板(404)上，所述第二蝸桿(403)的其中一端延伸至所述下耳板(404)的外側且固定連接有第二旋鈕(405)；

4.根據權利要求3所述的細胞培養瓶放置架，其特征在于，所述寬度調節部件(5)包括所述壓板(408)兩側對稱橫向水平開設的調節槽(501)，所述調節槽(501)的兩側分別對稱滑動連接有調節塊(502)，每個所述調節塊(502)中心部均螺紋連接有貫穿所述調節塊(502)前后兩側的第三螺紋桿(503)，每個所述第三螺紋桿(503)的前側端均固定連接有第三旋鈕(504)；

5.根據權利要求4所述的細胞培養瓶放置架，其特征在于，所述底板(1)的底部開設有矩形狀的凹槽(101)，所述凹槽(101)的后側壁與所述立板(2)的前側面共面；

6.根據權利要求5所述的細胞培養瓶放置架，其特征在于，所述牽拉部件(7)包括所述限位板(603)前側固定連接的拉繩(701)，所述拉繩(701)遠離所述限位板(603)一端穿設至所述底板(1)上方經過繩輪(702)固定連接有限位塊(703)，所述拉繩(701)靠近所述限位塊(703)一端的外側套設有與所述限位塊(703)配合的限位套(704)，所述限位套(704)的底部與所述底板(1)頂部固定連接，所述限位套(704)的內側與所述拉繩(701)活動配合；

7.根據權利要求1所述的細胞培養瓶放置架，其特征在于，所述底板(1)的底部和所述立板(2)的后部均設置有防滑膠墊(8)。

技術總結
本技術提供了一種細胞培養瓶放置架，屬于放置架技術領域，有效解決了目前細胞培養瓶支架固定效果差以及適用性不強的問題。該技術方案包括水平設置的底板，底板的后側底部固定連接有立板，立板上設置有高度調節部件，高度調節部件連接有厚度調節部件，厚度調節部件連接有寬度調節部件，底板上設置有底部限位部件，底部限位部件連接有牽拉部件。本技術的有益效果為：提供了一種使用便捷，可多方位立體調節適用不同規格細胞培養瓶的細胞培養瓶放置架。

技術研發人員：王祿,姚成嶺,文學軍,黃好學
受保護的技術使用者：山東科金生物發展有限公司
技術研發日：20240409
技術公布日：2025/4/28
