本技術涉及蘄艾精油生產，具體為一種蘄艾精油提煉設備。

背景技術：

1、蘄艾植株高大，香氣濃烈，蘄艾精油，是一種由蘄艾中提取出來的精油產品，對蘄艾精油進行提煉時會用到提煉設備。

2、現有的提煉設備在對蘄艾精油進行提煉時，為了保證精油提煉的質量，會將完整的植株放入蒸餾設備中進行蒸餾，但每次蒸餾過后需要將提煉后的植株取出，由于現有的提煉設備不便于取料，導致每次換料工序復雜且耗時長，降低了蘄艾精油的提煉效率，給人們的使用帶來不便，針對性地推出了一種蘄艾精油提煉設備。

技術實現思路

1、本實用新型的目的在于提供一種蘄艾精油提煉設備，具備便于換料的優點，解決了現有的提煉設備在對蘄艾精油進行提煉時，為了保證精油提煉的質量，會將完整的植株放入蒸餾設備中進行蒸餾，但每次蒸餾過后需要將提煉后的植株取出，由于現有的提煉設備不便于取料，導致每次換料工序復雜且耗時長，降低了蘄艾精油的提煉效率，給人們的使用帶來不便的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種蘄艾精油提煉設備，包括底板，所述底板的頂部固定連接有殼體，所述殼體的頂部固定連接有橫板，所述橫板的頂部設置有蒸餾箱，所述蒸餾箱的頂部設置有密封蓋，所述密封蓋頂部的軸心處連通有進料管，所述進料管表面的頂部螺紋連接有管蓋，所述密封蓋頂部的兩側均固定連接有支架，所述蒸餾箱表面的底部套設有保溫殼，所述保溫殼內腔的底部固定連接有電熱板，所述保溫殼與橫板之間固定連接，所述保溫殼的兩側均設置有箱體，所述箱體與橫板之間固定連接，所述殼體內腔底部的左側固定連接有電機，所述電機的輸出端固定連接有第一轉桿，所述殼體內腔底部的右側通過軸承活動連接有第二轉桿，所述第一轉桿和第二轉桿的頂部均貫穿至箱體的內腔并固定連接有螺紋桿，所述第一轉桿和第二轉桿的表面均套設有主動輪，所述螺紋桿的表面套設有螺紋套桿，所述螺紋套桿的頂部貫穿至箱體的頂部并與支架固定連接，所述密封蓋底部的兩側均固定連接有豎板，兩個豎板之間的底部固定連接有網框，所述密封蓋頂部的右側連通有連接管，所述蒸餾箱表面的頂部套設有密封環，所述連接管的頂部通過連接法蘭盤固定連接有導管，所述導管遠離連接管的一側連通有螺紋伸縮管，所述螺紋伸縮管的右側連通有通管，所述橫板頂部的右側固定連接有支撐板，所述支撐板的左側固定連接有冷卻箱，所述冷卻箱內腔的兩側之間固定連接有彎管，所述通管遠離導管的一側貫穿至冷卻箱的內腔并與彎管相連通，所述彎管的底部連通有出料管，所述出料管的底部貫穿至冷卻箱的底部并固定連接有電磁閥。

3、作為優選方案，所述螺紋套桿兩側的底部均固定連接有滑塊，所述箱體內腔的兩側均開設有與滑塊相適配的滑槽。

4、作為優選方案，所述出料管的表面套設有密封墊，密封墊與冷卻箱之間固定連接。

5、作為優選方案，所述冷卻箱頂部的右側連通有進水管，進水管內腔兩側之間的頂部螺紋連接有密封塞。

6、作為優選方案，所述冷卻箱左側的底部連通有出水管，出水管的左側固定連接有閥門。

7、作為優選方案，所述底板與橫板之間的右側固定連接有支撐塊，支撐塊的正面固定連接有控制器。

8、作為優選方案，所述冷卻箱正面的左側固定連接有液位顯示器，兩個主動輪之間通過皮帶傳動連接。

9、與現有技術相比，本實用新型的有益效果如下：

10、1、本實用新型通過連接法蘭盤斷開導管與連接管之間的連接，使電機工作帶動第一轉桿轉動，通過主動輪帶動第二轉桿轉動，通過螺紋桿帶動螺紋套桿和螺紋套桿上的所有結構整體向上移動，即可將網框取出，對其內部的植株進行換料處理，方便快捷，提高了蘄艾精油的提煉效率，方便了人們的使用。

11、2、本實用新型通過設置滑塊和滑槽，能夠對螺紋套桿進行限位，通過設置密封墊，能夠使冷卻箱具有良好的密封性，通過設置進水管，能夠便于使用人員向冷卻箱中加水，通過設置液位顯示器，能夠便于使用人員觀測冷卻箱內部的液位。

技術特征：

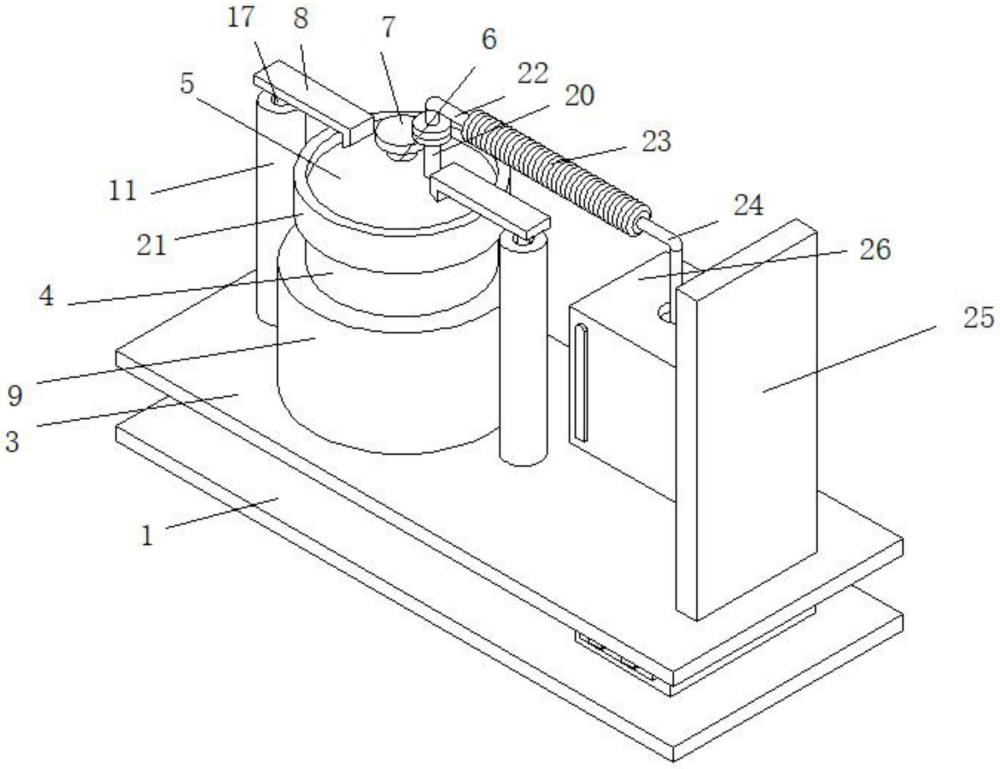

1.一種蘄艾精油提煉設備，包括底板(1)，其特征在于：所述底板(1)的頂部固定連接有殼體(2)，所述殼體(2)的頂部固定連接有橫板(3)，所述橫板(3)的頂部設置有蒸餾箱(4)，所述蒸餾箱(4)的頂部設置有密封蓋(5)，所述密封蓋(5)頂部的軸心處連通有進料管(6)，所述進料管(6)表面的頂部螺紋連接有管蓋(7)，所述密封蓋(5)頂部的兩側均固定連接有支架(8)，所述蒸餾箱(4)表面的底部套設有保溫殼(9)，所述保溫殼(9)內腔的底部固定連接有電熱板(10)，所述保溫殼(9)與橫板(3)之間固定連接，所述保溫殼(9)的兩側均設置有箱體(11)，所述箱體(11)與橫板(3)之間固定連接，所述殼體(2)內腔底部的左側固定連接有電機(12)，所述電機(12)的輸出端固定連接有第一轉桿(13)，所述殼體(2)內腔底部的右側通過軸承活動連接有第二轉桿(14)，所述第一轉桿(13)和第二轉桿(14)的頂部均貫穿至箱體(11)的內腔并固定連接有螺紋桿(15)，所述第一轉桿(13)和第二轉桿(14)的表面均套設有主動輪(16)，所述螺紋桿(15)的表面套設有螺紋套桿(17)，所述螺紋套桿(17)的頂部貫穿至箱體(11)的頂部并與支架(8)固定連接，所述密封蓋(5)底部的兩側均固定連接有豎板(18)，兩個豎板(18)之間的底部固定連接有網框(19)，所述密封蓋(5)頂部的右側連通有連接管(20)，所述蒸餾箱(4)表面的頂部套設有密封環(21)，所述連接管(20)的頂部通過連接法蘭盤固定連接有導管(22)，所述導管(22)遠離連接管(20)的一側連通有螺紋伸縮管(23)，所述螺紋伸縮管(23)的右側連通有通管(24)，所述橫板(3)頂部的右側固定連接有支撐板(25)，所述支撐板(25)的左側固定連接有冷卻箱(26)，所述冷卻箱(26)內腔的兩側之間固定連接有彎管(27)，所述通管(24)遠離導管(22)的一側貫穿至冷卻箱(26)的內腔并與彎管(27)相連通，所述彎管(27)的底部連通有出料管(28)，所述出料管(28)的底部貫穿至冷卻箱(26)的底部并固定連接有電磁閥(29)。

2.根據權利要求1所述的一種蘄艾精油提煉設備，其特征在于：所述螺紋套桿(17)兩側的底部均固定連接有滑塊，所述箱體(11)內腔的兩側均開設有與滑塊相適配的滑槽。

3.根據權利要求1所述的一種蘄艾精油提煉設備，其特征在于：所述出料管(28)的表面套設有密封墊，密封墊與冷卻箱(26)之間固定連接。

4.根據權利要求1所述的一種蘄艾精油提煉設備，其特征在于：所述冷卻箱(26)頂部的右側連通有進水管，進水管內腔兩側之間的頂部螺紋連接有密封塞。

5.根據權利要求1所述的一種蘄艾精油提煉設備，其特征在于：所述冷卻箱(26)左側的底部連通有出水管，出水管的左側固定連接有閥門。

6.根據權利要求1所述的一種蘄艾精油提煉設備，其特征在于：所述底板(1)與橫板(3)之間的右側固定連接有支撐塊，支撐塊的正面固定連接有控制器。

7.根據權利要求1所述的一種蘄艾精油提煉設備，其特征在于：所述冷卻箱(26)正面的左側固定連接有液位顯示器，兩個主動輪(16)之間通過皮帶傳動連接。

技術總結
本技術公開了一種蘄艾精油提煉設備，包括底板，所述底板的頂部固定連接有殼體，所述殼體的頂部固定連接有橫板，所述橫板的頂部設置有蒸餾箱，所述蒸餾箱的頂部設置有密封蓋，所述密封蓋頂部的軸心處連通有進料管，所述進料管表面的頂部螺紋連接有管蓋，所述密封蓋頂部的兩側均固定連接有支架，所述蒸餾箱表面的底部套設有保溫殼。本技術通過連接法蘭盤斷開導管與連接管之間的連接，使電機工作帶動第一轉桿轉動，通過主動輪帶動第二轉桿轉動，通過螺紋桿帶動螺紋套桿和螺紋套桿上的所有結構整體向上移動，即可將網框取出，對其內部的植株進行換料處理，方便快捷，提高了蘄艾精油的提煉效率，方便了人們的使用。

技術研發人員：程勇
受保護的技術使用者：蘄春艾味濃生物科技有限公司
技術研發日：20240605
技術公布日：2025/4/28
