本技術涉及精油萃取，具體為一種用于蘄艾精油的萃取設備。

背景技術：

1、蘄艾精油，是一種由蘄艾中提取出來的精油產品，在對蘄艾精油生產的過程中往往采用水蒸氣蒸餾法對蘄艾原料進行萃取，目前蘄艾精油的萃取設備在蘄艾原料蒸餾萃取完成后往往需要人員將內部萃取后殘渣進行取出，由于萃取后的殘渣溫度較高，而往往需要等待冷卻后人員才能夠將其取出，在此期間花費的時間較長，而增加了多次萃取過程中所需花費的時間，降低了整體作業的效率。

技術實現思路

1、本實用新型的目的在于提供一種用于蘄艾精油的萃取設備，具備便于人員進行快速的進料和出料作業，提高了加工作業效率的優點。

2、為實現上述目的，本實用新型提供如下技術方案：一種用于蘄艾精油的萃取設備，包括蒸餾箱和導風箱，所述蒸餾箱的上端活動連接有盛放框，所述盛放框外表面的左側固定連接有橫板，所述橫板的左側固定安裝有驅動電機，所述驅動電機的輸出端固定安裝有螺桿，所述螺桿的右端螺紋連接有固定板，所述固定板的正表面固定連接于蒸餾箱背面的左端，所述蒸餾箱內腔的底部固定安裝有電加熱管，所述導風箱的上端固定安裝有鼓風機，所述鼓風機的輸出端通過管道固定安裝有控制閥，所述控制閥的數量為兩個，所述控制閥的背面通過管道固定安裝有冷卻噴管。

3、作為優選方案，所述蒸餾箱外表面兩側的上端均固定連接有支撐板，所述支撐板的底部固定安裝于冷卻噴管的頂部。

4、作為優選方案，所述蒸餾箱兩側的上端均固定連接有橡膠墊，所述盛放框的表面活動連接于橡膠墊的表面。

5、作為優選方案，所述蒸餾箱外表面的底部與導風箱外表面的底部之間固定連接有底板，所述底板頂部的兩端均固定連接有立桿，所述立桿的上端通過軸承活動連接有支撐輥。

6、作為優選方案，所述導風箱內腔的中端固定安裝有空氣濾網，所述空氣濾網的形狀為長方形。

7、作為優選方案，所述蒸餾箱正表面的左端固定連接有導向塊，所述導向塊的中端活動連接有導向桿，所述導向桿的左側固定連接于橫板的右側。

8、作為優選方案，所述蒸餾箱的頂部固定連接有導氣管，所述蒸餾箱正表面的下端固定安裝有進水閥。

9、與現有技術相比，本實用新型的有益效果如下：

10、1、本實用新型通過盛放框、電加熱管和蒸餾箱的設置，達到了對蘄艾精油進行萃取加工的效果，通過驅動電機、螺桿、固定板、橫板和盛放框的設置，達到了對蘄艾原料進行快速的進料和出料的效果，有效的降低了兩組蘄艾原料萃取所需間隔的時間，提高了加工作業的效率，通過鼓風機、導風箱、控制閥和冷卻噴管的設置，使蘄艾原料能夠快速的得到冷卻，便于人員對蒸餾萃取后的蘄艾原料進行快速的取出更換，給人員的工作帶來極大的便利。

11、2、本實用新型通過支撐板的設置，達到了對冷卻噴管進行支撐固定的目的，通過橡膠墊的設置，有效的提高了蒸餾萃取的過程中盛放框與蒸餾箱之間接觸的密封性，通過底板的設置，達到了對整體進行穩定支撐的目的，通過立桿和支撐輥的設置，便于人員對盛放框的內部進行進料、取料時進行有效的支撐，避免盛放框發生傾斜，通過空氣濾網的設置，達到了對導風箱內部所流經空氣中的灰塵進行過濾的效果，提高了空氣輸送的潔凈度，通過導向塊和導向桿的設置，達到了對盛放框進行導向的目的，避免盛放框的左端由于受力而發生傾斜，通過導氣管的設置，便于蒸餾箱同后續的加工設備之間相連接。

技術特征：

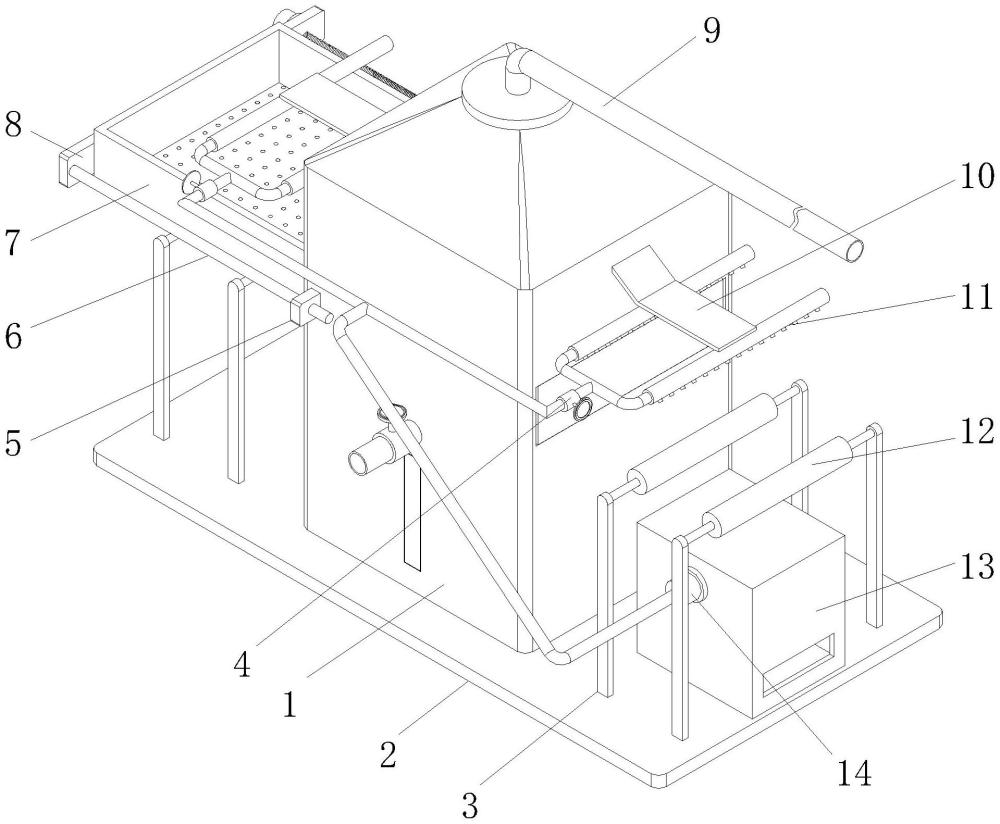

1.一種用于蘄艾精油的萃取設備，包括蒸餾箱(1)和導風箱(13)，其特征在于：所述蒸餾箱(1)的上端活動連接有盛放框(7)，所述盛放框(7)外表面的左側固定連接有橫板(8)，所述橫板(8)的左側固定安裝有驅動電機(15)，所述驅動電機(15)的輸出端固定安裝有螺桿(16)，所述螺桿(16)的右端螺紋連接有固定板(17)，所述固定板(17)的正表面固定連接于蒸餾箱(1)背面的左端，所述蒸餾箱(1)內腔的底部固定安裝有電加熱管(18)，所述導風箱(13)的上端固定安裝有鼓風機(14)，所述鼓風機(14)的輸出端通過管道固定安裝有控制閥(4)，所述控制閥(4)的數量為兩個，所述控制閥(4)的背面通過管道固定安裝有冷卻噴管(11)。

2.根據權利要求1所述的一種用于蘄艾精油的萃取設備，其特征在于：所述蒸餾箱(1)外表面兩側的上端均固定連接有支撐板(10)，所述支撐板(10)的底部固定安裝于冷卻噴管(11)的頂部。

3.根據權利要求1所述的一種用于蘄艾精油的萃取設備，其特征在于：所述蒸餾箱(1)兩側的上端均固定連接有橡膠墊(20)，所述盛放框(7)的表面活動連接于橡膠墊(20)的表面。

4.根據權利要求1所述的一種用于蘄艾精油的萃取設備，其特征在于：所述蒸餾箱(1)外表面的底部與導風箱(13)外表面的底部之間固定連接有底板(2)，所述底板(2)頂部的兩端均固定連接有立桿(3)，所述立桿(3)的上端通過軸承活動連接有支撐輥(12)。

5.根據權利要求1所述的一種用于蘄艾精油的萃取設備，其特征在于：所述導風箱(13)內腔的中端固定安裝有空氣濾網(19)，所述空氣濾網(19)的形狀為長方形。

6.根據權利要求1所述的一種用于蘄艾精油的萃取設備，其特征在于：所述蒸餾箱(1)正表面的左端固定連接有導向塊(5)，所述導向塊(5)的中端活動連接有導向桿(6)，所述導向桿(6)的左側固定連接于橫板(8)的右側。

7.根據權利要求1所述的一種用于蘄艾精油的萃取設備，其特征在于：所述蒸餾箱(1)的頂部固定連接有導氣管(9)，所述蒸餾箱(1)正表面的下端固定安裝有進水閥。

技術總結
本技術公開了一種用于蘄艾精油的萃取設備，包括蒸餾箱和導風箱，所述蒸餾箱的上端活動連接有盛放框，所述盛放框外表面的左側固定連接有橫板，所述橫板的左側固定安裝有驅動電機，所述驅動電機的輸出端固定安裝有螺桿。本技術通過盛放框、電加熱管和蒸餾箱的設置，達到了對蘄艾精油進行萃取加工的效果，通過驅動電機、螺桿、固定板、橫板和盛放框的設置，達到了對蘄艾原料進行快速的進料和出料的效果，有效的降低了兩組蘄艾原料萃取所需間隔的時間，提高了加工作業的效率，通過鼓風機、導風箱、控制閥和冷卻噴管的設置，使蘄艾原料能夠快速的得到冷卻，便于人員對蒸餾萃取后的蘄艾原料進行快速的取出更換。

技術研發人員：程勇
受保護的技術使用者：蘄春艾味濃生物科技有限公司
技術研發日：20240611
技術公布日：2025/4/28
