本申請涉及鍍膜領域，尤其是涉及一種金屬光澤紋理鍍鋁膜及其制備方法。

背景技術：

1、鍍鋁膜是一種常見的裝飾薄膜，可用于電視機面板、冰箱門板、電腦面板等各種家用電器的表面裝飾，也可用于包裝材料，為了使鍍鋁膜更具金屬質感，人們在鍍鋁膜的基礎上開發出拉絲鍍鋁膜，以模仿金屬材料的金屬光澤和紋理質感，因此可提高外觀裝飾上的視覺效果。

2、帶金屬紋理效果的鍍鋁膜的常見生產方法是將pet膜在拉絲設備的處理下機械拉絲，在pet膜的一面形成拉絲面，然后通過真空鍍鋁將鋁層固定附著于拉絲面，以獲得金屬紋理質感的鍍鋁膜。

3、然而上述鍍鋁膜由于基材經過拉絲處理，影響鋁層與基材的接觸，導致鋁層附著力較差，經過長時間使用后金屬紋理質感受影響，降低金屬紋理質感的表現。

技術實現思路

1、為了提高金屬紋理效果的持續性，本申請提供一種金屬光澤紋理鍍鋁膜及其制備方法。

2、第一方面，本申請提供的一種金屬光澤紋理鍍鋁膜采用如下的技術方案：

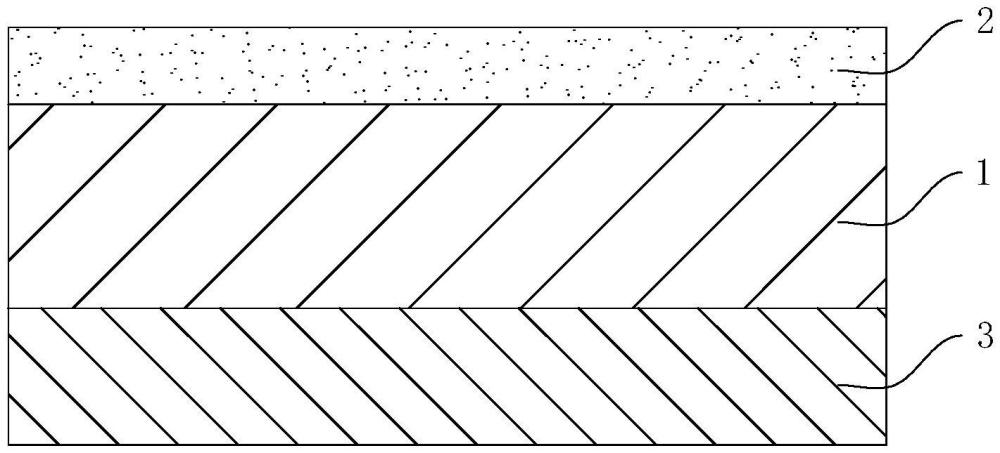

3、一種金屬光澤紋理鍍鋁膜，包括基材，所述基材的一面設置有丙烯酸酯涂層、另一面設置有鍍鋁層，所述丙烯酸酯涂層由丙烯酸酯涂料固化而成，所述丙烯酸酯涂層的表面經壓紋處理形成紋理；

4、所述丙烯酸酯涂料由包含以下重量份的原料制備而成：

5、聚氨酯改性丙烯酸酯42～51份；

6、丙烯酸酯單體30～35份；

7、光引發劑4～8份；

8、所述聚氨酯改性丙烯酸酯通過聚氨酯預聚體與羥基丙烯酸酯、桐油一元醇和肉桂醇反應而成。

9、通過采用上述技術方案，基材的兩面分別設置帶紋理的丙烯酸酯涂層和鍍鋁層，基材無需進行機械拉絲處理，鍍鋁層與基材能夠保持穩定的界面結合，提高鍍鋁層的表面平整性和附著力，通過鍍鋁層的金屬特性與丙烯酸酯涂層的紋理特性，賦予鍍鋁膜金屬光澤和紋理的質感，并且保持該質感的持續性。

10、以聚氨酯改性丙烯酸酯作為涂料的組成之一，提高丙烯酸酯涂層的柔韌性，并接入桐油一元醇和肉桂醇進一步改性，桐油一元醇具有較長的柔性鏈段，而且具有多個碳碳雙鍵，可形成延展性好的網狀聚合結構，肉桂醇的加入可以彌補聚合結構剛性的不足，從而使得丙烯酸酯涂層易于壓紋，壓紋后紋理結構穩定性高，保持金屬紋理效果的持續性。

11、可選的，所述聚氨酯預聚體通過二異氰酸酯和聚醚二元醇制備而成，所述二異氰酸酯與聚醚二元醇、羥基丙烯酸酯、桐油一元醇、肉桂醇的質量比為1:(0.65～0.85):(0.17～0.27):(0.20～0.35):(0.05～0.1)。

12、通過采用上述技術方案，控制上述原料的配比，特別是桐油一元醇與肉桂醇的比例，平衡丙烯酸酯涂層的延展性和穩定性，并且改善丙烯酸酯涂層對基材的附著力，進一步延長鍍鋁膜的耐用性。

13、可選的，所述聚氨酯改性丙烯酸酯的制備原料包括二異氰酸酯、聚醚二元醇、羥基丙烯酸酯、桐油一元醇、肉桂醇，制備原料還包括二正丁胺，用于消耗和檢測剩余的異氰酸酯。

14、可選的，所述丙烯酸酯單體包括丙烯酸甲酯、丙烯酸乙酯、丙烯酸丙酯、甲基丙烯酸甲酯、甲基丙烯酸乙酯、甲基丙烯酸丙酯、三羥甲基丙烷三丙烯酸酯和季戊四醇四丙烯酸酯中的一種或多種。

15、通過采用上述技術方案，丙烯酸酯單體的加入豐富了涂層的交聯結構，維持涂層基礎的結構強度。

16、可選的，所述丙烯酸酯單體包括甲基丙烯酸甲酯和三羥甲基丙烷三丙烯酸酯，所述甲基丙烯酸甲酯與三羥甲基丙烷三丙烯酸酯的質量比為1:(0.50～0.76)。

17、通過采用上述技術方案，甲基丙烯酸甲酯作為優選的單官能團丙烯酸酯單體，三羥甲基丙烷三丙烯酸酯作為優選的多官能團丙烯酸酯單體，促使交聯結構分布均勻，使經過壓紋后的涂層進一步提高耐老化特性。

18、可選的，所述聚醚二元醇包括聚乙二醇和聚丙二醇中的一種或兩種。

19、可選的，所述二異氰酸酯包括二苯基甲烷二異氰酸酯和異佛爾酮二異氰酸酯中的一種或兩種。

20、可選的，所述羥基丙烯酸酯包括丙烯酸羥乙酯、丙烯酸羥丙酯、甲基丙烯酸羥乙酯和甲基丙烯酸羥丙酯中的一種或多種。

21、第二方面，本申請提供的一種金屬光澤紋理鍍鋁膜的制備方法采用如下的技術方案：一種金屬光澤紋理鍍鋁膜的制備方法，包括以下步驟：

22、將聚氨酯改性丙烯酸酯、丙烯酸酯單體和光引發劑混合攪拌，得到丙烯酸酯涂料；

23、于基材的一面涂布丙烯酸酯涂料，uv光照射后固化，形成丙烯酸酯涂層；

24、對丙烯酸酯涂層進行壓紋處理，形成紋理；

25、于基材的另一面進行真空蒸鍍鋁，形成鍍鋁層，烘干固化，得到金屬光澤紋理鍍鋁膜通過采用上述技術方案，先制備丙烯酸酯涂層和壓紋處理，以解決剛結束蒸鍍的鍍鋁層穩定性較低的問題，避免壓紋對鍍鋁層穩定性的影響，uv光固化的方式有助于快速獲得穩定性良好的丙烯酸酯涂層。

26、可選的，所述基材進行真空蒸鍍鋁之前，先進行等離子體表面處理。

27、通過采用上述技術方案，等離子體表面處理活化基材表面，生成更多的活性基團，促進鍍鋁層與基材的界面結合，從而提高鍍鋁層的附著力。

28、可選的，所述聚氨酯改性丙烯酸酯的制備方法，包括以下步驟：

29、在惰性氣體的保護下，將聚醚二元醇加熱至80～90℃，加入二異氰酸酯反應1～1.5h，然后降溫至70～80℃，然后加入羥基丙烯酸酯和桐油一元醇反應0.3～0.6h，再加入肉桂醇反應1.5～2.5h，再逐步加入二正丁胺，直至-nco含量小于0.5％，得到聚氨酯改性丙烯酸酯。

30、通過采用上述技術方案，二異氰酸酯先與聚醚二元醇反應形成聚氨酯預聚體，再反應接入羥基丙烯酸酯、桐油一元醇和肉桂醇，以促進反應的順利進行。

31、可選的，所述桐油一元醇的制備方法，包括以下步驟：

32、在惰性氣體的保護下，將桐油酸甘油酯和甲基乙醇胺混合，加入強堿，加熱反應，萃取，得到桐油一元醇。

33、綜上所述，本申請具有以下有益效果：

34、1、本申請的基材的兩面分別設置帶紋理的丙烯酸酯涂層和鍍鋁層，基材無需進行機械拉絲處理，鍍鋁層與基材能夠保持穩定的界面結合，提高鍍鋁層的表面平整性和附著力，鍍鋁層的金屬特性與丙烯酸酯涂層的紋理特性，賦予鍍鋁膜金屬光澤和紋理的質感，并且保持該質感的持續性。

35、2、以聚氨酯改性丙烯酸酯作為涂料的組成之一，提高丙烯酸酯涂層的柔韌性，并接入桐油一元醇和肉桂醇進一步改性，桐油一元醇具有較長的柔性鏈段，而且具有多個碳碳雙鍵，可形成延展性好的網狀聚合結構，肉桂醇的加入可以彌補聚合結構剛性的不足，從而使得丙烯酸酯涂層易于壓紋，壓紋后紋理結構穩定性高，保持金屬紋理效果的持續性。

技術特征：

1.一種金屬光澤紋理鍍鋁膜，其特征在于：包括基材，所述基材的一面設置有丙烯酸酯涂層、另一面設置有鍍鋁層，所述丙烯酸酯涂層由丙烯酸酯涂料固化而成，所述丙烯酸酯涂層的表面經壓紋處理形成紋理；

2.根據權利要求1所述的一種金屬光澤紋理鍍鋁膜，其特征在于：所述聚氨酯預聚體通過二異氰酸酯和聚醚二元醇制備而成，所述二異氰酸酯與聚醚二元醇、羥基丙烯酸酯、桐油一元醇、肉桂醇的質量比為1:(0.65~0.85):(0.17~0.27):(0.20~0.35):(0.05~0.1)。

3.根據權利要求1所述的一種金屬光澤紋理鍍鋁膜，其特征在于：所述丙烯酸酯單體包括丙烯酸甲酯、丙烯酸乙酯、丙烯酸丙酯、甲基丙烯酸甲酯、甲基丙烯酸乙酯、甲基丙烯酸丙酯、三羥甲基丙烷三丙烯酸酯和季戊四醇四丙烯酸酯中的一種或多種。

4.根據權利要求3所述的一種金屬光澤紋理鍍鋁膜，其特征在于：所述丙烯酸酯單體包括甲基丙烯酸甲酯和三羥甲基丙烷三丙烯酸酯，所述甲基丙烯酸甲酯與三羥甲基丙烷三丙烯酸酯的質量比為1:(0.50~0.76)。

5.根據權利要求1所述的一種金屬光澤紋理鍍鋁膜，其特征在于：所述聚醚二元醇包括聚乙二醇和聚丙二醇中的一種或兩種。

6.根據權利要求1所述的一種金屬光澤紋理鍍鋁膜，其特征在于：所述二異氰酸酯包括二苯基甲烷二異氰酸酯和異佛爾酮二異氰酸酯中的一種或兩種。

7.基于權利要求1-6任一所述的一種金屬光澤紋理鍍鋁膜的制備方法，其特征在于：包括以下步驟：

8.根據權利要求7所述的一種金屬光澤紋理鍍鋁膜的制備方法，其特征在于：所述基材進行真空蒸鍍鋁之前，先進行等離子體表面處理。

9.根據權利要求7所述的一種金屬光澤紋理鍍鋁膜的制備方法，其特征在于：所述聚氨酯改性丙烯酸酯的制備方法，包括以下步驟：

10.根據權利要求9所述的一種金屬光澤紋理鍍鋁膜的制備方法，其特征在于：所述桐油一元醇的制備方法，包括以下步驟：

技術總結
本申請公開了一種金屬光澤紋理鍍鋁膜及其制備方法，屬于鍍膜領域。一種金屬光澤紋理鍍鋁膜，包括基材，基材的一面設置有丙烯酸酯涂層、另一面設置有鍍鋁層，丙烯酸酯涂層由丙烯酸酯涂料固化而成，丙烯酸酯涂層的表面經壓紋處理形成紋理；丙烯酸酯涂料由包含以下重量份的原料制備而成：聚氨酯改性丙烯酸酯42~51份；丙烯酸酯單體30~35份；光引發劑4~8份；聚氨酯改性丙烯酸酯通過聚氨酯預聚體與羥基丙烯酸酯、桐油一元醇和肉桂醇反應而成。本申請具有提高金屬紋理效果的持續性的優點。

技術研發人員：林善華,盧燕容,陳永群,林學濱
受保護的技術使用者：廣東彩龍新材料股份有限公司
技術研發日：
技術公布日：2025/4/28
