本技術屬于食用菌處理設備，具體涉及一種提取食用菌組織液的裝置。

背景技術：

1、食用菌作為一類富含多種生物活性成分（如多糖、蛋白質、多肽、三萜類化合物等）的食材，具有極高的營養價值和藥用價值。提取食用菌組織液能夠將這些生物活性成分有效地分離出來，為后續的科研、產品開發以及臨床應用提供基礎。

2、然而目前在進行食用菌組織液的提取時，工作人員需要先將破碎后的食用菌粉末與水按比例混合，混合后加入酶制劑進行酶解處理，使食用菌中的高分子化合物降解為小分子物質，最后經離心、過濾得到食用菌組織液。在提取的過程中需要人工操作多次更換設備，提取操作的效率低下，工作人員的工作量大，并且在多次更換設備的過程中還容易造成食用菌組織液的污染。

技術實現思路

1、為了解決上述技術問題，本實用新型設計了一種提取食用菌組織液的裝置，能夠進行食用菌的混合酶解后繼續進行離心過濾，無需多次更換設備，實現快速獲取食用菌組織液，同時整個提取操作過程均在封閉的裝置中完成，減少了食用菌組織液與外界的接觸，防止過程中食用菌組織液受到污染。

2、為了達到上述目的，本實用新型是通過以下技術方案實現的：

3、一種提取食用菌組織液的裝置，包括箱體，所述箱體頂部連接有箱蓋，箱蓋上設置有與箱體內部連通的混合筒，混合筒頂部連接有筒蓋，混合筒底部設置有閥門；所述箱體內還安裝有過濾內膽，過濾內膽下的箱體內底壁還向外連通有出液管；箱體底部轉動安裝在底座上，底座內設置旋轉驅動機構與箱體連接。

4、所述箱體頂部螺紋連接箱蓋，混合筒頂部螺紋連接筒蓋。

5、所述閥門包括封閉混合筒底部的圓盤，圓盤邊沿包覆有橡膠圈，圓盤的下表面固定有連接軸，連接軸一端與混合筒內壁轉動連接，另一端貫穿混合筒并連接控制柄。

6、所述過濾內膽上部設置卡塊與箱體上部開設的卡槽相連接，且過濾內膽底部設置為錐形。

7、所述箱體內部在過濾內膽下還設置有細濾板。

8、所述旋轉驅動機構包括伸縮連桿與驅動電機，伸縮連桿頭端與箱體底部的連接柱鉸連接，伸縮連桿末端與驅動電機輸出軸固定連接，驅動電機通過與底座內壁連接的電機架固定在底座一側。

9、本實用新型的有益效果是：

10、與現有技術相比，本實用新型通過在箱體頂部設置的混合筒內加入食用菌粉末與水，再啟動旋轉驅動機構驅動箱體整體轉動，混合筒在旋轉下快速混合食用菌粉末與水，充分混合后，關閉旋轉驅動機構，再在混合筒中加入酶制劑進行酶解，待充分酶解后，打開混合筒底部的閥門使得酶解后的懸液進入箱體內部的過濾內膽，再打開旋轉驅動機構使得箱體高速旋轉，使懸液經過濾內膽進行離心過濾，將組織液過濾至過濾內膽下的提取腔內，最終經出液管排出收集組織液。能夠進行食用菌的混合酶解后繼續進行離心過濾，無需多次更換設備，實現快速獲取食用菌組織液，同時整個提取操作過程均在封閉的裝置中完成，減少了食用菌組織液與外界的接觸，防止過程中食用菌組織液受到污染。

技術特征：

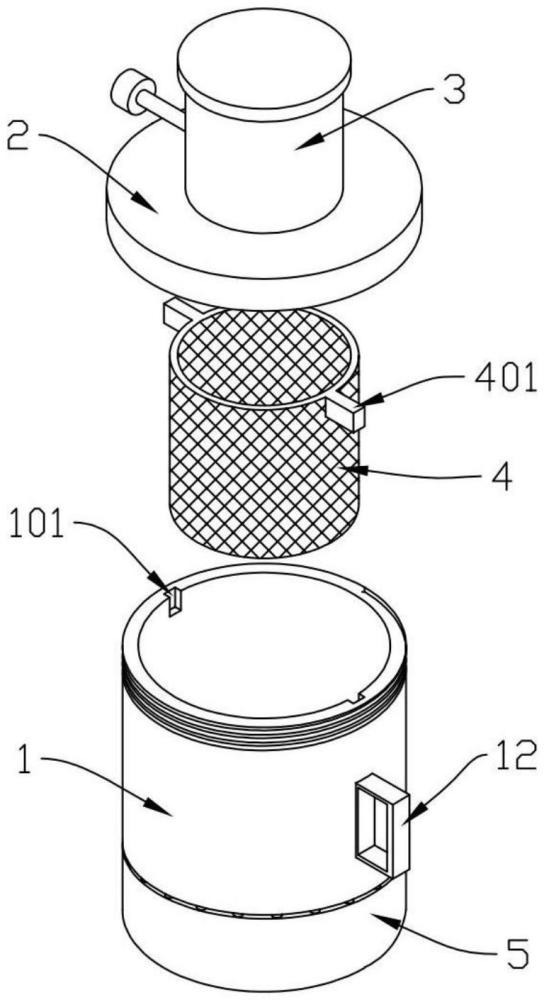

1.提取食用菌組織液的裝置，包括箱體（1），其特征在于，所述箱體（1）頂部連接有箱蓋（2），箱蓋（2）上設置有與箱體（1）內部連通的混合筒（3），混合筒（3）頂部連接有筒蓋（301），混合筒（3）底部設置有閥門（302）；所述箱體（1）內部還安裝有過濾內膽（4），過濾內膽（4）下的箱體（1）內底壁還向外連通有出液管（10）；箱體（1）底部轉動安裝在底座（5）上，底座（5）內設置旋轉驅動機構與箱體（1）連接。

2.根據權利要求1所述提取食用菌組織液的裝置，其特征在于，所述箱體（1）頂部螺紋連接箱蓋（2），混合筒（3）頂部螺紋連接筒蓋（301）。

3.根據權利要求1所述提取食用菌組織液的裝置，其特征在于，所述閥門（302）包括封閉混合筒（3）底部的圓盤（3021），圓盤（3021）邊沿包覆有橡膠圈（3022），圓盤（3021）的下表面固定有連接軸（3023），連接軸（3023）一端與混合筒（3）內壁轉動連接，另一端貫穿混合筒（3）并連接控制柄（3024）。

4.根據權利要求1所述提取食用菌組織液的裝置，其特征在于，所述過濾內膽（4）上部設置卡塊（401）與箱體（1）上部開設的卡槽（101）相連接，且過濾內膽（4）底部設置為錐形。

5.根據權利要求1所述提取食用菌組織液的裝置，其特征在于，所述箱體（1）內部在過濾內膽（4）下還設置有細濾板（11）。

6.根據權利要求1所述提取食用菌組織液的裝置，其特征在于，所述旋轉驅動機構包括伸縮連桿（9）與驅動電機（7），伸縮連桿（9）頭端與箱體（1）底部的連接柱（8）鉸連接，伸縮連桿（9）末端與驅動電機（7）輸出軸固定連接，驅動電機（7）通過與底座（5）內壁連接的電機架（701）固定在底座（5）一側。

技術總結
本技術屬于食用菌處理設備技術領域，具體公開了一種提取食用菌組織液的裝置；包括箱體，箱體頂部連接有箱蓋，箱蓋上設置有與箱體內部連通的混合筒，混合筒底部設置有閥門，混合筒用于加入食用菌粉末與水進行混合后再加入酶制劑進行酶解；箱體內還安裝有過濾內膽，過濾內膽用于離心過濾經混合筒處理后進入箱體的懸液，過濾內膽下的箱體內底壁還向外連通有出液管排出過濾后得到的組織液；箱體底部轉動安裝在底座上，底座內設置旋轉驅動機構與箱體連接以驅動箱體轉動，從而進行過濾內膽的離心轉動。該提取裝置能夠進行食用菌的混合酶解后繼續進行離心過濾，無需多次更換設備，并且能夠防止過程中食用菌組織液受到污染。

技術研發人員：田果廷,陳曉艷,余萍,姚春馨
受保護的技術使用者：云南省農業科學院生物技術與種質資源研究所
技術研發日：20240710
技術公布日：2025/4/28
