本技術涉及秸稈發酵裝置，具體是指一種秸稈沼氣發酵設備。

背景技術：

1、秸稈作為農作物的副產品，在農村地區廣泛存在。利用秸稈進行沼氣發酵是一種環保、可持續的能源利用方式。沼氣發酵過程中，秸稈中的有機物質在缺氧條件下被微生物分解，產生沼氣和有機肥，既可以用作生活燃料，也可以用于發電或供熱，同時能夠減少農村廢棄物的處理問題，具有重要的經濟和生態效益。

2、傳統設備中，秸稈一旦投放進發酵罐中，往往會因為其輕便和多孔的特性而漂浮在發酵液表面。這導致秸稈在發酵過程中不能完全被水潤濕和包裹，部分秸稈因為浮起后很難再次被液體覆蓋，使得這些秸稈在空氣中干燥，從而無法有效地參與發酵反應。

3、由于浮沫問題，發酵液中的秸稈分布不均勻。部分秸稈浮在表面，部分則沉淀在液體底部，導致發酵反應不均勻，一些秸稈可能完全無法發酵，從而影響了沼氣的產量和質量，浮沫和不均勻的發酵分布直接導致了發酵效率的降低。未能有效參與發酵反應的秸稈，既未能產生沼氣，也浪費了原料，傳統設備通常需要頻繁的人工干預來調整和控制發酵過程，包括手動攪拌和調整發酵物料的分布，增加了操作的復雜性和勞動成本。

技術實現思路

1、(一)技術問題

2、本實用新型提供了一種秸稈沼氣發酵設備，目的在于解決傳統秸稈沼氣發酵設備秸稈漂浮導致的發酵不完全以及不均勻的問題。

3、(二)技術內容

4、為解決上述技術問題，本實用新型的技術方案為：一種秸稈沼氣發酵設備，包括箱體，箱體上端設有進料口和排氣口，箱體底部設有出料口，所述箱體側面固定設有恒溫恒濕保持組件，所述出料口內部設有螺旋出料機構，所述箱體內部上下滑動連接設有壓料板，壓料板上端固定設有驅動導桿，驅動導桿上端穿出箱體頂面且與箱體滑動配合，所述箱體上端固定設有電機，電機的驅動軸上固定設有齒輪，驅動導桿上設有與主動齒輪相嚙合的齒條。

5、進一步地，所述恒溫恒濕保持組件包括固定設于箱體側壁的電加熱板和溫濕度儀，還包括固定設于箱體外側面的plc控制器，電加熱板、溫濕度儀均與plc控制器電性連接。

6、進一步地，還包括固定設于箱體內部的霧化噴頭，霧化噴頭的進水端固定設有電磁流量閥，電磁流量閥與plc控制器電性連接。

7、進一步地，所述螺旋出料機構包括轉動設于出料口內部的絞龍，還包括固定設于出料口底部的用于驅動絞龍轉動的電機二。

8、進一步地，所述箱體內部四角處均固定設有豎直方向的導桿，所述壓料板四角處分別與四個導桿滑動連接。

9、進一步地，所述壓料板為鏤空狀。

10、(三)技術效果

11、本實用新型與現有技術相比優點在于：通過電機、驅動導桿、齒輪和齒條結構驅動鏤空的壓料板下移，傳統設備中，秸稈易因其特性在發酵液表面漂浮，導致部分秸稈干燥無法有效參與發酵，新型設備利用壓料板的下移，將漂浮的秸稈完全浸沒在液面以下，確保其充分被液體覆蓋，從而避免了秸稈因干燥而無法發酵的問題。設備內部配備了恒溫恒濕保持組件，通過電加熱板、霧化噴頭、電磁流量閥、溫濕度儀和plc控制器調節箱體內部的溫濕度，這為微生物的發酵提供了一個穩定而適宜的環境條件，有利于微生物活性的維持和沼氣發酵過程的順利進行。

技術特征：

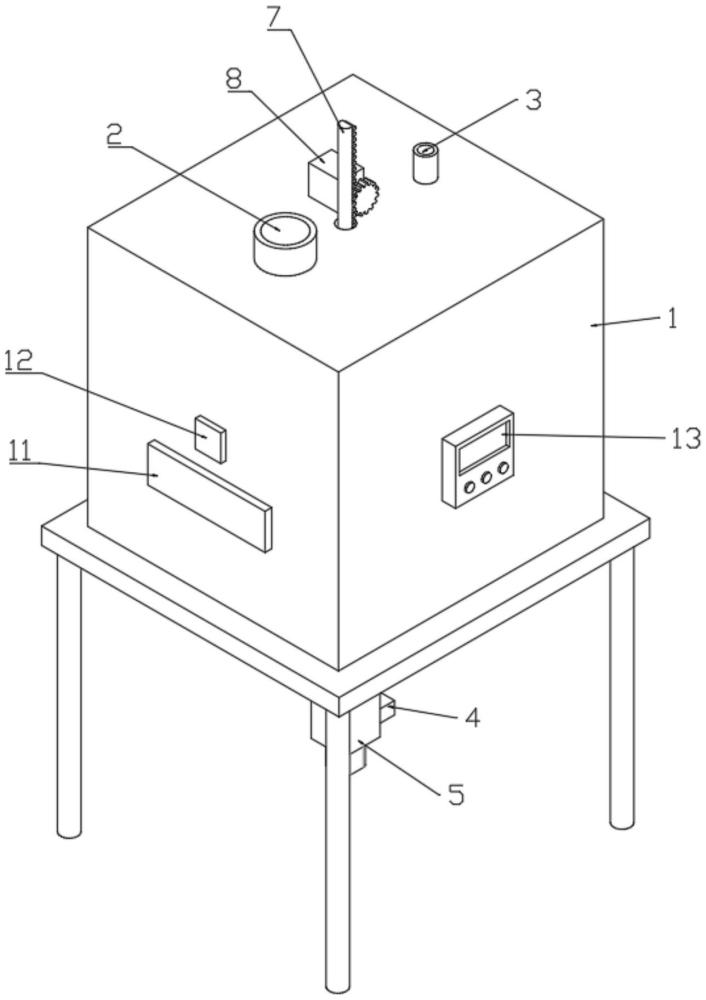

1.一種秸稈沼氣發酵設備，包括箱體(1)，箱體(1)上端設有進料口(2)和排氣口(3)，箱體(1)底部設有出料口(4)，其特征在于：所述箱體(1)側面固定設有恒溫恒濕保持組件，所述出料口(4)內部設有螺旋出料機構(5)，所述箱體(1)內部上下滑動連接設有壓料板(6)，壓料板(6)上端固定設有驅動導桿(7)，驅動導桿(7)上端穿出箱體(1)頂面且與箱體(1)滑動配合，所述箱體(1)上端固定設有電機(8)，電機(8)的驅動軸上固定設有齒輪(9)，驅動導桿(7)上設有與主動齒輪(9)相嚙合的齒條(10)。

2.根據權利要求1所述的一種秸稈沼氣發酵設備，其特征在于：所述恒溫恒濕保持組件包括固定設于箱體(1)側壁的電加熱板(11)和溫濕度儀(12)，還包括固定設于箱體(1)外側面的plc控制器(13)，電加熱板(11)、溫濕度儀(12)均與plc控制器(13)電性連接。

3.根據權利要求2所述的一種秸稈沼氣發酵設備，其特征在于：還包括固定設于箱體(1)內部的霧化噴頭(14)，霧化噴頭(14)的進水端固定設有電磁流量閥(15)，電磁流量閥(15)與plc控制器(13)電性連接。

4.根據權利要求1所述的一種秸稈沼氣發酵設備，其特征在于：所述螺旋出料機構(5)包括轉動設于出料口(4)內部的絞龍(16)，還包括固定設于出料口(4)底部的用于驅動絞龍(16)轉動的電機二(17)。

5.根據權利要求1所述的一種秸稈沼氣發酵設備，其特征在于：所述箱體(1)內部四角處均固定設有豎直方向的導桿(18)，所述壓料板(6)四角處分別與四個導桿(18)滑動連接。

6.根據權利要求1所述的一種秸稈沼氣發酵設備，其特征在于：所述壓料板(6)為鏤空狀。

技術總結
本技術公開了一種秸稈沼氣發酵設備，包括箱體，箱體上端設有進料口和排氣口，箱體底部設有出料口，所述箱體側面固定設有恒溫恒濕保持組件，所述出料口內部設有螺旋出料機構，所述箱體內部上下滑動連接設有壓料板，壓料板上端固定設有驅動導桿，驅動導桿上端穿出箱體頂面且與箱體滑動配合，所述箱體上端固定設有電機，電機的驅動軸上固定設有齒輪，驅動導桿上設有與主動齒輪相嚙合的齒條，本技術利用壓料板的下移，將漂浮的秸稈完全浸沒在液面以下，確保其充分被液體覆蓋，從而避免了秸稈因干燥而無法發酵的問題，配備了恒溫恒濕保持組件，調節箱體內部的溫濕度，為微生物的發酵提供了一個穩定而適宜的環境條件。

技術研發人員：李裕江,吳國斌,禹莉,劉偉,李茂斌
受保護的技術使用者：玉溪市農業環境保護和農村能源工作站（玉溪市綠色食品發展中心）
技術研發日：20240709
技術公布日：2025/4/28
