本發明涉及二氟乙酸乙酯的制備領域，具體是指一種二氟乙酸乙酯的制備方法及其制備裝置。

背景技術：

1、二氟乙酸乙酯是一種重要的有機中間體，廣泛應用于醫藥、農藥和有機合成領域。

2、目前，制備二氟乙酸乙酯的方法主要有如下幾種：

3、方法一，以四氟乙烯為原料的方法：這種方法通過四氟乙烯與甲醇加成，然后催化裂解得到二氟乙酰氟，最后與乙醇酯化得到二氟乙酸乙酯。這種方法雖然收率較高，但四氟乙烯不易獲取，對設備要求高，生產過程風險大。

4、方法二，以二氟乙烯為原料的方法：通過二氟乙烯經過氯化或溴化，然后在發煙硫酸和硫酸汞、硫酸亞汞的催化下，得到酰氯，再與乙醇反應，最后用鋅粉脫鹵得到二氟乙酸乙酯。這種方法存在收率低、設備腐蝕嚴重、三廢量大、成本高等問題。

5、方法三，以?；惢衔餅榈孜?，與氟化鉀反應，經水解、蒸餾，制備得到二氟乙酸。該工藝中，當?；惢衔餅槎阴Ｂ然蛘叨阴７鷷r(shí)，反應的選擇性較差；此外，反應過程中易產生氟化氫等氟化物，導致反應危險性高，且會對環境產生影響。

6、綜上可見，在二氟乙酸乙酯的眾多制備方法中，許多制備方法存在反應條件苛刻，對設備性能要求較高，原料難以獲取等問題。故而，開發一種反應條件溫和，操作簡易，成本低的制備方法及系統具有重要意義。

7、針對上述現有技術存在的問題設計一種二氟乙酸乙酯的制備方法及其制備裝置是本發明的研究目的。

技術實現思路

1、本發明提供了一種二氟乙酸乙酯的制備方法及其制備裝置，可以有效解決上述問題。

2、本發明是這樣實現的：

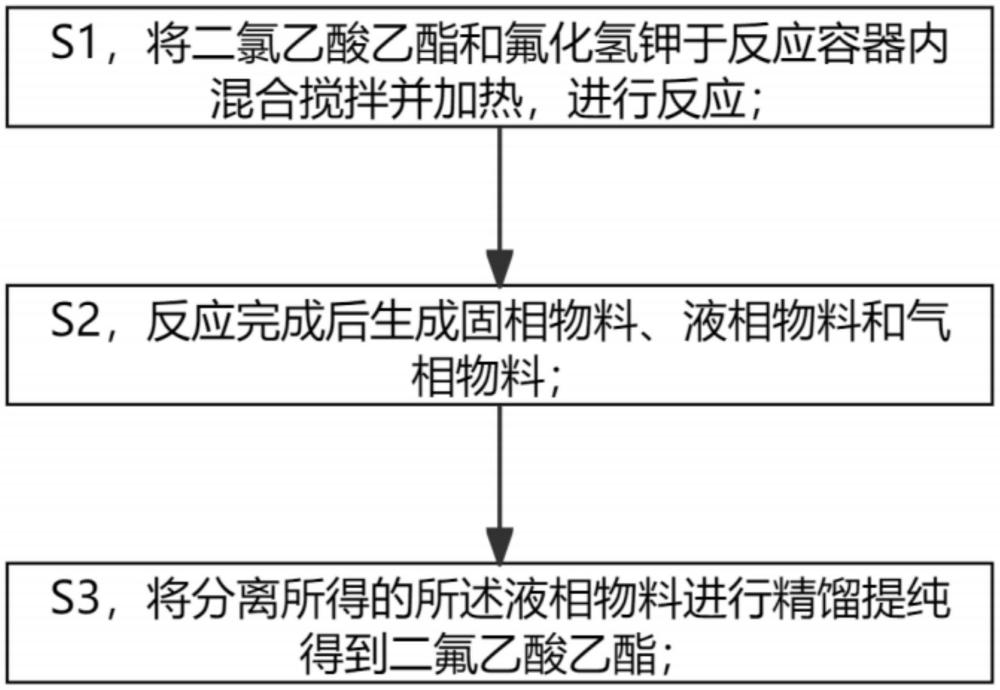

3、一種二氟乙酸乙酯的制備方法，包括如下步驟：

4、s1，將二氯乙酸乙酯和氟化氫鉀于反應容器內混合攪拌并加熱，進行反應；

5、s2，反應完成后生成固相物料、液相物料和氣相物料，分離固相物料和液相物料；

6、s3，將分離所得的所述液相物料進行蒸餾提純得到二氟乙酸乙酯。

7、進一步地，步驟s1中，所述反應容器的加熱溫度為100℃-130℃，所述二氯乙酸乙酯和氟化氫鉀的反應時長為2h-6h。

8、進一步地，步驟s1中，所述氟化氫鉀與二氯乙酸乙酯的摩爾比為2.5：1。

9、進一步地，所述固相物料包括氟化鉀和未反應的所述氟化氫鉀，所述液相物料包括二氟乙酸乙酯和未反應的二氯乙酸乙酯，所述氣相物料包括氯化氫氣體和氟化氫氣體；

10、步驟s3之后還包括：

11、s4，將分離所得的所述固相物料返回所述反應容器，通入外界的氟化氫氣體與返回的所述固相物料中的氟化鉀反應生成氟化氫鉀。

12、進一步地，步驟s4之后還包括：

13、s5，將所述氣相物料通入水溶液吸收所述氯化氫后，將剩余的氟化氫氣體與外界的氟化氫氣體匯合并通入反應容器內與返回的所述固相物料中的氟化鉀反應生成氟化氫鉀。

14、進一步地，步驟s3具體包括：將分離所得的所述液相物料輸入精餾塔進行精餾提純得到二氟乙酸乙酯；所述二氟乙酸乙酯和未反應的二氯乙酸乙酯分別精餾至所述精餾塔的塔頂和塔底，所述精餾塔的塔底溫度為110℃-150℃、塔頂溫度為90℃-110℃，回流比為4-10；

15、步驟s5之后還包括：

16、s6，將所述精餾塔塔底的二氯乙酸乙酯溶液返回至所述反應容器。

17、如上所述的一種二氟乙酸乙酯的制備方法的制備裝置，包括：

18、反應容器，包括用于供二氯乙酸乙酯和氟化氫鉀混合反應的反應腔、受旋轉驅動裝置驅動在所述反應腔內旋轉攪拌的攪拌件；

19、分離結構，用于將所述二氯乙酸乙酯和氟化氫鉀混合反應生成的固相物料和液相物料分離；

20、蒸餾塔，用于對所述分離結構分離出的液相物料進行蒸餾提純得到二氟乙酸乙酯。

21、進一步地，所述反應容器還包括隔設于所述反應腔底部的調節腔，所述反應腔和調節腔之間貫穿開孔并密封嵌設有柔性的變形件，所述調節腔內設有伸縮端連接所述變形件底中部的調節驅動裝置，所述分離結構包括所述變形件和調節驅動裝置，所述攪拌件設為若干個且周向間隔分布于所述變形件和所述反應腔內壁之間，所述反應容器的出料口對應所述反應腔的內底部；所述調節驅動裝置的伸縮端上頂時，所述變形件上拱凸出于所述反應腔底壁之上形成導向凸起，所述調節驅動裝置的伸縮端下拉時，所述變形件下凹凸出于所述反應腔底壁之下形成匯集凹槽。

22、進一步地，所述變形件的頂部開設有若干周向間隔分布且沿中心向外周螺旋延伸的導流細槽，所述導流細槽的螺旋方向與所述攪拌件的旋轉攪拌方向一致；所述變形件上拱形成導向凸起時，若干所述導流細槽張開并用于導流，所述變形件下凹形成匯集凹槽時，若干所述導流細槽受擠壓閉合。

23、本發明的有益效果是：

24、1、通過二氯乙酸乙酯和氟化氫鉀作為原料有效合成二氟乙酸乙酯，在二者反應過程中，氟化氫鉀即作為反應原料，又作為催化劑，并通過蒸餾工序在產物中提純二氟乙酸乙酯，從而替代現有的二氟乙酸乙酯的生產方案，整個制備過程中，反應條件溫和，對設備要求低，操作簡單，成本低，易于實現大規模生產，且所得二氟乙酸乙酯純度高。

25、2、通過氟化氫氣體與固相物料的反應處理，將產物氟化鉀重新變回氟化氫鉀后繼續作為制備二氟乙酸乙酯的反應原料，以實現對產物氟化鉀和未反應的氟化氫鉀的重復利用，在同等氟化氫鉀原料體量的情況下，提高可生成的二氟乙酸乙酯產物體量，提高二氟乙酸乙酯的制備率。

26、3、通過水溶液對氣相物料進行吸收處理后，利用剩余的氟化氫氣體輔助外界的氟化氫氣體將返回的固相物料重新變回氟化氫鉀，以實現對產物氟化氫氣體的重復利用，可減少步驟s4中所需的外界氟化氫氣體，降低固相物料的重復利用成本，同時，將氟化氫重復利用可避免氟化氫排入空氣對環境造成影響，還可以節省對氟化氫的環保處理成本。

27、4、通過精餾塔對液相物料進行精餾處理，精確分離產物二氟乙酸乙酯和未反應的二氯乙酸乙酯，從而可將二氟乙酸乙酯返回反應容器重新作為溶劑參與反應，以實現對未反應的二氯乙酸乙酯的重復利用，在同等二氯乙酸乙酯原料體量的情況下，提高可生成的二氟乙酸乙酯產物體量，提高二氟乙酸乙酯的制備率。

28、5、通過攪拌件攪拌和匯集凹槽的凹陷降低固相物料匯集后的水平高度，實現了固相物料和液相物料直接在反應腔內進行分離，減少固相物料輸出反應腔后再返回的操作，以避免固相物料的損失，同時加快固液分離效率，簡化生產步驟，提高了二氟乙酸乙酯的制備效率。

29、6、若干攪拌件周向轉動攪拌時，反應腔內的二氯乙酸乙酯溶劑受力旋轉形成向心力，結晶性粉末狀的氟化氫鉀受該向心力作用朝反應腔中心匯集后下沉至變形件的導向凸起上，并受其導向后向外擴散至變形件和反應腔內壁之間，進而受到攪拌件攪拌打散后再次受上述向心力作用后匯集，使得在反應過程中，通過攪拌件攪拌和導向凸起的導向配合實現了氟化氫鉀粉末于反應腔內的進行匯集-下沉-外擴-被打散的循環運動，以提高攪拌效果和反應效率，實現了在固相物料和液相物料可直接在反應腔內進行分離的前提下，確保氟化氫鉀和二氯乙酸乙酯的反應效率。

30、7、在若干攪拌件周向轉動攪拌時，反應腔內的二氯乙酸乙酯溶劑受力旋轉形成向心力，結晶性粉末狀的氟化氫鉀受該向心力作用朝反應腔中心匯集后下沉至變形件的導向凸起上時，通過若干導向細槽對二氯乙酸乙酯溶劑的螺旋導向來對匯集后下沉的氟化氫鉀進行向外沖刷，提高氟化氫鉀外擴至變形件和反應腔內壁之間的速率，進而提高其外擴-被打散這一過程的進度，同時降低氟化氫鉀停留于導向凸起上的概率，確保了氟化氫鉀粉末于反應腔內的進行匯集-下沉-外擴-被打散的循環運動的穩定性和效率，進一步提高了攪拌效果和反應效率，即進一步確保了氟化氫鉀和二氯乙酸乙酯的反應效率。
