本發明屬于絕熱材料，具體涉及一種三元乙丙橡膠絕熱材料及其制備方法和應用。

背景技術：

1、固體火箭發動機作為一種大推力、便捷高效的推進系統已經廣泛應用于航空航天領域。固體火箭發動機主要由殼體、絕熱系統、襯層和推進劑藥柱組成，發動機工作時，藥柱在燃燒室會產生2500~3500℃高溫及106~107pa量級的高壓，為了防止固體火箭發動機燃燒室殼體與高溫燃?xì)饨佑|被燒穿，或為防止殼體材料過熱而降低殼體強度和結構完整性，必須采用適應惡劣工況的絕熱系統進行熱防護，其絕熱材料性能的優劣直接關系到航天任務的成敗。

2、隨著固體火箭推力、總沖等指標的要求不斷提升，發動機裝藥需采用大裝填密度、高能、高燃速、高鋁粉含量的方案，發動機絕熱層在長時間的高溫燃?xì)鉀_刷下，容易出現燒蝕過快、隔熱性能下降等問題，從而影響發動機的安全性和可靠性。

3、固體火箭發動機的內絕熱層材料除了具備耐燒蝕、耐沖刷的性能外，還需要經受固體火箭存貯過程中的溫度循環和溫度沖擊考驗，防止因熱應力產生脫粘開裂等發生，影響固體火箭安全性。目前提升材料耐燒蝕性能的重要填料是短切的有機纖維，但增加此類纖維填料用量會導致絕熱材料出現明顯的各向異性，尤其是平行于纖維方向的斷裂延伸率下降明顯，因此需要解決耐燒蝕和力學各項異性的矛盾，研制一種綜合性能優異的新型絕熱材料。

4、固體火箭發動機熱防護成型包含兩個關鍵因素，一是材料性能，二是工藝成型可靠性和效率。良好的工藝過程能充分發揮材料優異性能，同時能縮短成型周期。三元乙丙橡膠系內絕熱材料通常由于其自粘性較差，在絕熱層厚度較大的發動機中粘貼成型時需要通過熱壓工藝將各層材料粘貼緊實，但是帶來了一個問題就是隨著熱壓次數增加先前貼入的材料經歷的熱歷程較長，會造成材料本身提前開始硫化，損失材料性能，另外提前硫化的材料與后續粘貼的生料片界面也存在粘接較差的風險，如果能通過冷壓的方式代替熱壓方式，則可解決此類問題風險，但需要提升材料的自粘性。

技術實現思路

1、針對上述現有技術，本發明提供一種三元乙丙橡膠絕熱材料及其制備方法和應用，以解決現有絕熱材料強度、耐沖刷、自粘性較差的問題。

2、為了達到上述目的，本發明所采用的技術方案是，提供一種三元乙丙橡膠絕熱材料，制備原料包括以下質量份的組分：

3、三元乙丙橡膠100份，耐燒蝕纖維10~20份，補強劑15~35份，增塑劑8~18份，阻燃劑6~28份，氧化鋅0~7份，增粘樹脂6~10份，烷基酚醛樹脂8~20份，硫化劑1~5份，偶聯劑0.5~5份，防老劑0.5~6份和硬脂酸0~3份。

4、在上述技術方案的基礎上，本發明還可以做如下改進。

5、進一步，三元乙丙橡膠為epdm?j-4045；耐燒蝕纖維為芳綸纖維和/或芳砜綸纖維，耐燒蝕纖維的長度為3~6mm。

6、進一步，補強劑為氣相二氧化硅。

7、進一步，增塑劑為長鏈烷烴油、環烷油和石蠟油中的至少一種。

8、進一步，阻燃劑為硼酸鋅、鹵-銻阻燃劑和聚磷酸銨中的至少一種。

9、進一步，增粘樹脂為萜烯樹脂和/或石油樹脂。

10、進一步，硫化劑為過氧化二異丙苯、1,1-二叔丁基過氧基-3,3,5-三甲基環已烷和硫磺中的至少一種。

11、進一步，偶聯劑為γ-氨丙基三乙氧基硅烷、雙-[3-（三乙氧基硅烷基）-丙基]四硫化物、雙-[3-（三乙氧基硅烷基）-丙基]二硫化物和乙烯基三乙氧基硅烷中的至少一種；防老劑為n-異丙基-n'-苯基-對苯二胺或2,2,4-三甲基-1,2-二氫喹啉；促進劑為二硫化四甲基秋蘭姆。

12、本發明還公開了上述三元乙丙橡膠絕熱材料的制備方法，包括以下步驟：

13、s1：將耐燒蝕纖維在濃度為1~2wt%的kh550硅烷偶聯劑的乙酸乙酯溶液中浸泡活化12~16h，然后用乙酸乙酯清洗，再在50℃下烘干，得預處理耐燒蝕纖維；

14、s2：將預處理耐燒蝕纖維與三元乙丙橡膠混合，再進行混煉，得混煉物；

15、s3：將補強劑、增塑劑、氧化鋅、硬脂酸、偶聯劑、烷基酚醛樹脂、防老劑、增粘樹脂和阻燃劑加入混煉物中，混煉均勻后在開煉機上薄通20次；

16、s4：將硫化劑加入s3薄通后的物質中，繼續薄通15次，得基料；

17、s5：將基料于155~170℃、10mpa的條件下硫化成型40min，即得。

18、本發明還公開了上述三元乙丙橡膠絕熱材料在制備固體火箭發動機的內絕熱層中的應用。

19、本發明的有益效果是：

20、1.本發明所制備的三元乙丙橡膠絕熱材料具有?優異的耐候性與耐老化性能?：本發明所用三元乙丙橡膠是一種乙烯質量分?jǐn)?shù)45%~55%、第三單體5-乙叉降冰片烯質量分?jǐn)?shù)為5%~9%的乙烯丙烯非共軛二烯烴的三元共聚物（中國石油吉林石化公司生產的三元乙丙橡膠，牌號為epdm?j-4045），由于乙烯和enb的特定比例，使得該三元乙丙橡膠具有出色的耐候性和耐老化性能，能夠在惡劣的環境下長期保持其物理和化學性質的穩定，從而延長了材料的使用壽命。并且，所用三元乙丙橡膠具有較高的彈性模量和良好的恢復性，能夠在受到外力作用后迅速恢復到原始形狀，從而保證了材料在使用過程中的穩定性和可靠性。同時，乙烯和enb的共聚作用使得該材料在較寬的溫度范圍內都能保持穩定的性能，既能在高溫下保持其結構強度，又能在低溫下保持良好的柔韌性，從而適用于各種極端溫度環境下的應用。再者，該三元乙丙橡膠具有較低的熔點和良好的流動性，使得其在加工過程中易于塑性和成型，從而提高了生產效率并降低了生產成本。本發明所采用的三元乙丙橡膠，由于其特定的化學組成，賦予了材料一系列優異的有益效果，使得該材料在各個領域都具有廣泛的應用前景。

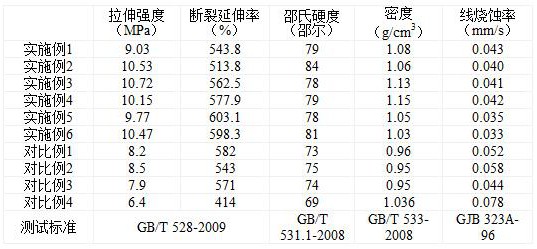

21、2.本發明通過向三元乙丙橡膠中添加補強劑，增強了材料的拉伸強度和機械性能。并且通過添加增塑劑，不僅提高了絕熱材料的斷裂延伸率，還提高了材料整體的耐高溫性能，減少了揮發分。而增粘劑的加入則有效提高了材料的粘結性能，使絕熱材料的自粘性顯著提升，具有了更優越的工藝性能。本發明所用偶聯劑能夠使纖維等填料和三元乙丙基體產生良好化學鍵合的類型，顯著提高了材料的界面結合強度，從而提升了材料整體性能。本發明在三元乙丙橡膠中還添加有阻燃劑和防老劑，阻燃劑的加入提高了材料的阻燃性能，保障了火箭發動機的安全運行，而防老劑則能有效防止材料在使用過程中受熱老化。本發明通過原材料相互配合，有效解決了現有絕熱材料在密度（小于1.15g/cm3）、抗燒蝕性能(小于0.08mm/s)、拉伸強度(大于7mpa)、斷裂延伸率(大于430%)、自粘性（冷壓后大于0.1mpa）方面的不足，實現了綜合性能的顯著提升。

技術特征：

1.一種三元乙丙橡膠絕熱材料，其特征在于，制備原料包括以下質量份的組分：

2.根據權利要求1所述的三元乙丙橡膠絕熱材料，其特征在于：所述三元乙丙橡膠為epdm?j-4045；所述耐燒蝕纖維為芳綸纖維和/或芳砜綸纖維，所述耐燒蝕纖維的長度為3~6mm。

3.根據權利要求1所述的三元乙丙橡膠絕熱材料，其特征在于：所述補強劑為氣相二氧化硅。

4.根據權利要求1所述的三元乙丙橡膠絕熱材料，其特征在于：所述增塑劑為長鏈烷烴油、環烷油和石蠟油中的至少一種。

5.根據權利要求1所述的三元乙丙橡膠絕熱材料，其特征在于：所述阻燃劑為硼酸鋅、鹵-銻阻燃劑和聚磷酸銨中的至少一種。

6.根據權利要求1所述的三元乙丙橡膠絕熱材料，其特征在于：所述增粘樹脂為萜烯樹脂和/或石油樹脂。

7.根據權利要求1所述的三元乙丙橡膠絕熱材料，其特征在于：所述硫化劑為過氧化二異丙苯、1,1-二叔丁基過氧基-3,3,5-三甲基環已烷和硫磺中的至少一種。

8.根據權利要求1所述的三元乙丙橡膠絕熱材料，其特征在于：所述偶聯劑為γ-氨丙基三乙氧基硅烷、雙-[3-（三乙氧基硅烷基）-丙基]四硫化物、雙-[3-（三乙氧基硅烷基）-丙基]二硫化物和乙烯基三乙氧基硅烷中的至少一種；所述防老劑為n-異丙基-n'-苯基-對苯二胺或2,2,4-三甲基-1,2-二氫喹啉；所述促進劑為二硫化四甲基秋蘭姆。

9.權利要求1~8任一項所述的三元乙丙橡膠絕熱材料的制備方法，其特征在于，包括以下步驟：

10.權利要求1~8任一項所述的三元乙丙橡膠絕熱材料在制備固體火箭發動機的內絕熱層中的應用。

技術總結
本發明公開了一種三元乙丙橡膠絕熱材料及其制備方法和應用，屬于絕熱材料技術領域。三元乙丙橡膠絕熱材料的制備原料包括三元乙丙橡膠、耐燒蝕纖維、補強劑、增塑劑、阻燃劑、氧化鋅、增粘樹脂、烷基酚醛樹脂、硫化劑、偶聯劑、防老劑、硬脂酸和促進劑。本發明中的三元乙丙橡膠絕熱材料具有高強度和優異的耐沖刷性能，其應用領域主要在航天領域的固體火箭發動機制造，特別是惡劣工況條件下的發動機熱防護領域，本發明中的材料具有優異的自粘性，在發動機絕熱層成型過程中彰顯出優異的工藝性能，可增強冷貼片可靠性，顯著提升發動機熱防護成型效率，在不增加絕熱層厚度的情況下，能夠顯著提高火箭發動機熱防護可靠性。

技術研發人員：梁威,房立,陳東炎,張建明,王凱,鄒德祥
受保護的技術使用者：湖南潼龍防務科技有限責任公司
技術研發日：
技術公布日：2025/4/24
