本發明涉及牛皮脫毛，具體是一種牛皮低堿浸泡脫毛加工裝置及其使用方法。

背景技術：

1、牛皮具有一定的藥用價值和營養價值，屠宰場剝離的牛皮需要進行多道工序處理才能進行出售，其中脫毛是較為麻煩且重要的工序，其中低堿浸泡可以有效便捷將牛毛脫離，但需要配合設備保證牛毛處理干凈。

2、而在實際使用過程中，還存在一些問題：

3、傳統牛皮去毛方式，一般通過將牛皮在低堿容易中浸泡后取出，然后通過脫毛機進行脫毛，其操作步驟繁瑣，而浸泡同時進行去毛操作時，牛皮容易受到浸泡導致韌性降低出現褶皺，同時牛皮浸泡后無法緊貼固定設備的表面，導致去毛時容易對牛皮表面造成損傷，其次單體刀具無法保證去毛干凈程度，和不方便控制脫毛刀具速率導致毛發未能及時脫落牛皮，堆積刀具外側，影響脫毛效率。

技術實現思路

1、解決的技術問題

2、本發明的目的就是為了彌補現有技術的不足，提供了一種牛皮低堿浸泡脫毛加工裝置及其使用方法。

3、技術方案

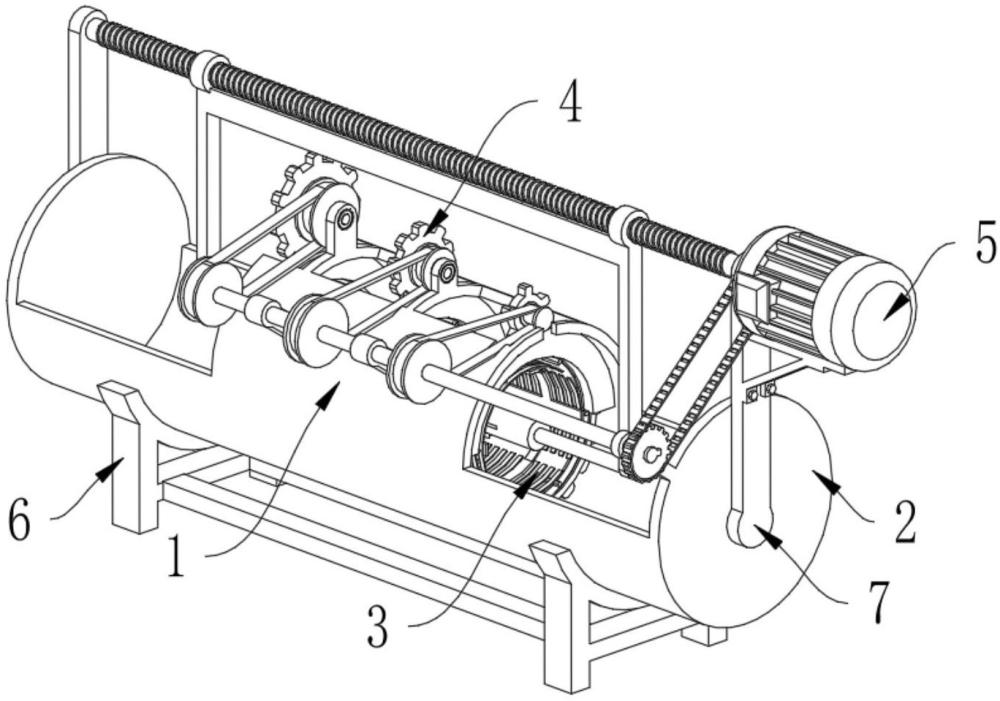

4、為實現上述目的，本發明提供如下技術方案：一種牛皮低堿浸泡脫毛加工裝置，包括脫毛倉和延伸池，所述延伸池分別固定連接于脫毛倉的兩端，且延伸池長度為脫毛倉的兩倍，所述脫毛倉的內部設置有牛皮固定機構，且牛皮固定機構的兩端固定連接有驅動機構，所述脫毛倉的內部活動連接有多級脫毛機構，且多級脫毛機構的與驅動機構傳動連接，所述延伸池的底端固定連接有基座，且延伸池的外側皆固定連接有安裝架。

5、上述的，所述牛皮固定機構包括鋪平架、連接龍骨、弧形條、彈簧和延伸條，所述鋪平架呈弧形分別固定連接于連接龍骨的外側，所述弧形條分別固定連接于連接龍骨的兩端，且延伸條的兩端分別滑動連接于兩個相互靠近弧形條的一端，所述延伸條和弧形條構成環形，所述彈簧分別固定連接于連接龍骨的內部兩端。

6、上述的，所述牛皮固定機構還包括連接柱、固定環、液壓桿、滑動環、驅動條和連接條，所述連接柱的一端開設連接孔，且連接柱的外側開設有數個連接槽，所述連接槽與連接孔相互連通，所述液壓桿的固定連接于連接孔的內部，所述滑動環的固定連接于液壓桿的輸出端，且滑動環的通過連接槽延伸至連接柱的外側并且滑動連接于其外側，所述驅動條的一端通過轉軸活動連接于滑動環的外側，且驅動條的另一端通過轉軸分別活動連接于連接龍骨的內側中間位置，所述固定條固定連接于連接柱遠離滑動環的一端外側，所述連接條的一端通過轉軸活動連接于固定環的外側，且連接條的另一端通過轉軸活動連接于連接龍骨的內側中間位置，所述彈簧遠離連接龍骨的一端分別固定連接于連接柱的外側。

7、上述的，所述多級脫毛機構包括驅動環、刮毛刀、軌跡環、限位條和軌跡槽，所述驅動環設有三個，所述刮毛刀設有數個并且分別呈環形陣列固定連接于驅動環的內側，且軌跡環固定連接于驅動環的一側，所述限位條呈半圓形，所述限位條的外側固定連接于脫毛倉的內部，且軌跡槽固定連接于限位條靠近驅動環的一側，所述軌跡槽依照軌跡環形狀開設并且適配，所述限位條滑動連接于軌跡槽的內部。

8、上述的，所述多級脫毛機構還包括驅動桿、皮帶輪、驅動輪、傳動帶和齒輪，所述皮帶輪設有三個并且皆固定連接于驅動桿的外側，所述皮帶輪分別通過傳動帶于三個驅動輪傳動連接，所述齒輪分別通過連接軸與驅動輪固定連接。

9、上述的，三個所述齒輪大小齒數不相同，且三個齒輪安裝大小依次通過轉軸固定連接于驅動輪的一側，所述驅動環的外側開設有鋸齒，且驅動環分別與對應的齒輪相嚙合，所述驅動輪遠離齒輪的一端通過軸承活動連接有連接塊，且連接塊的底端固定連接脫毛倉的外側，所述驅動桿的外側通過軸承活動連接有支撐架，且支撐架的另一端固定連接脫毛倉的外側。

10、上述的，所述驅動機構包括伺服電機、控制桿、滑動塊和連接架，所述伺服電機固定連接于安裝架的外側，且控制桿的兩端皆通過軸承分別固定連接于安裝架的相對側，所述伺服電機輸出端貫穿安裝架與控制桿的一端固定連接，所述滑動塊呈對稱形式固定連接于連接架的頂端，且滑動塊皆通過螺紋活動連接于控制桿的外側，所述連接架的底端分別固定連接于連接柱的兩端。

11、上述的，所述伺服電機的輸出端通過聯軸器固定連接于主鏈輪，所述驅動桿靠近伺服電機的一端固定連接有傳動鏈輪，且主鏈輪與傳動鏈輪通過鏈條傳動連接。

12、一種牛皮低堿浸泡脫毛加工裝置的使用方法，包含以下步驟：

13、s1、將牛皮利用工具固定于鋪平架的外側，隨后利用工具轉動連接柱，使其牛皮朝向延伸池的底部，隨之關閉延伸池的外罩，向延伸池內注入低堿溶液。

14、s2、當牛皮長時間浸泡后，會與鋪平架的貼合度降低，此時控制液壓桿的輸出端收縮拉動滑動環向連接柱的另一端滑動，隨之驅動條與連接柱夾角逐漸變大，同時驅動條的頂端向外延展頂住連接龍骨，使其推動整個鋪平架向外擴張，在此過程中延伸條兩端從弧形條的內部滑出，復位彈簧受到拉伸，直至牛皮拉伸至脫毛刀工作軌跡處。

15、s3、啟動伺服電機帶動控制桿進行旋轉，此時滑動塊受到螺紋驅動使連接架向一端滑動，隨之連接架的底端帶動連接柱以相同軌跡移動，使其緩慢通過脫毛倉，其次反向控制伺服電機轉動，連接架會帶動連接柱使鋪平架經過脫毛倉回到起始點。

16、s4、伺服電機旋轉同時會帶動主鏈輪通過鏈條驅動傳動鏈輪進行旋轉，此時驅動桿受到驅動同時帶動三個皮帶輪轉動，皮帶輪通過傳動帶和驅動輪同時驅動三個大小齒數不同的齒輪進行轉動，此時驅動環受到不同齒輪驅動其轉速依照齒輪大小依次由慢到快的旋轉，從而對固定于鋪平架外側牛皮依次進行多級快慢脫毛處理。

17、與現有技術相比，該一種牛皮低堿浸泡脫毛加工裝置及其使用方法具備如下有益效果：

18、一、本發明通過設置的牛皮固定機構，將牛皮利用工具固定于鋪平架的外側，隨后利用工具轉動連接柱，使其牛皮朝向延伸池的底部，當牛皮長時間浸泡后，會與鋪平架的貼合度降低，此時控制液壓桿的輸出端收縮拉動滑動環向連接柱的另一端滑動，隨之驅動條與連接柱夾角逐漸變大，同時驅動條的頂端向外延展頂住連接龍骨，使其推動整個鋪平架向外擴張，在此過程中延伸條兩端從弧形條的內部滑出，復位彈簧受到拉伸，直至牛皮拉伸至脫毛刀工作軌跡處，有利于避免牛皮長時間浸泡后出現松動，導致后期脫毛時，發生掉落，其次長時間浸泡會導致牛皮延展性發生變化，容易出現褶皺，脫毛刀工作時可能對牛皮造成損傷。

19、二、本發明通過設置的多級脫毛機構，利用主鏈輪通過鏈條驅動傳動鏈輪進行旋轉，此時驅動桿受到驅動同時帶動三個皮帶輪轉動，皮帶輪通過傳動帶和驅動輪同時驅動三個大小齒數不同的齒輪進行轉動，此時驅動環受到不同齒輪驅動其轉速依照齒輪大小依次由慢到快的旋轉，從而對固定于鋪平架外側牛皮依次進行多級快慢脫毛處理，有利于方便通過不同轉速刀具進行牛皮脫毛，保證牛皮脫毛干凈程度，其次降低設備控制脫毛刀具速率難易，同時防止直接使用高速刀具接觸未處理的牛皮，導致毛發未能及時脫落牛皮，堆積刀具外側，影響脫毛效率。

20、三、本發明通過設置的驅動機構，伺服電機帶動控制桿進行旋轉，此時滑動塊受到螺紋驅動使連接架向一端滑動，隨之連接架的底端帶動連接柱以相同軌跡移動，使其緩慢通過脫毛倉，其次反向控制伺服電機轉動，連接架會帶動連接柱使鋪平架經過脫毛倉回到起始點，有利于帶動牛皮往復移動穿過脫毛倉，同時驅動多級脫毛機構降低設備操作難度。

21、本發明的其他優點、目標和特征在某種程度上將在隨后的說明書中進行闡述，并且在某種程度上，基于對下文的考察研究對本領域技術人員而言將是顯而易見的，或者可以從本發明的實踐中得到教導。
