本公開涉及一種用于撓性圖像顯示裝置的粘著劑層、使用其的粘著片、層疊體及撓性圖像顯示裝置。

背景技術(shù)：

1、近年來(lái)，將液晶顯示器(liquid?crystal?display，lcd)或有機(jī)電致發(fā)光(有機(jī)el(electroluminescence))顯示器(有機(jī)發(fā)光二極管(organic?light-emitting?diode，oled))等圖像顯示裝置與觸摸屏(touch?panel)組合使用的輸入裝置正在普及。觸摸屏中使用的透明導(dǎo)電性膜經(jīng)由粘著劑層而層疊于支撐玻璃等構(gòu)件。另外，圖像顯示裝置中使用的偏光板膜經(jīng)由粘著劑層而貼附于液晶模塊或有機(jī)el模塊。

2、作為所述圖像顯示裝置，使用玻璃基板的平板顯示器為主流，但近年來(lái)，開發(fā)出了使用塑料等的可撓性基板的折疊式顯示器(foldabledisplay)或卷軸式顯示器(rollabledisplay)等撓性顯示器。與以往的使用玻璃基板的平板顯示器相比，此種撓性顯示器具有輕量性、薄度、可撓性等優(yōu)異，另外設(shè)計(jì)性也優(yōu)異等各種優(yōu)點(diǎn)。

3、所述粘著劑層一直以來(lái)需要具有在高溫環(huán)境或高溫高濕環(huán)境下不產(chǎn)生發(fā)泡或剝離的性質(zhì)，但近年來(lái)更需要具有撓性。所謂撓性，例如在折疊式顯示器中，是與顯示器的彎曲對(duì)應(yīng)的適應(yīng)性(彎曲性)以能夠用于折疊式顯示器。一般而言，作為彎曲性，需要在反復(fù)彎折時(shí)不產(chǎn)生發(fā)泡、浮起或剝離的特性(動(dòng)態(tài)彎曲性)。

4、為了解決所述問(wèn)題，專利文獻(xiàn)1公開了一種以即使反復(fù)彎曲也抑制粘著劑層的浮起或剝離的發(fā)生為課題的粘著劑。專利文獻(xiàn)2中公開了一種使-20℃及85℃下的存儲(chǔ)彈性模量g'設(shè)為特定的數(shù)值范圍的彎曲元件用粘著劑。

5、現(xiàn)有技術(shù)文獻(xiàn)

6、專利文獻(xiàn)

7、專利文獻(xiàn)1：日本專利特開2020-513451號(hào)公報(bào)

8、專利文獻(xiàn)2：日本專利特開2020-139034號(hào)公報(bào)

技術(shù)實(shí)現(xiàn)思路

1、發(fā)明所要解決的問(wèn)題

2、但是，在折疊式顯示器中，就強(qiáng)度及透明性而言，使用無(wú)色聚酰亞胺作為被粘物。如果使無(wú)色聚酰亞胺與粘著劑層貼合而成的層疊體彎曲，則特別是在彎曲部粘著劑有可能發(fā)生浮起，或者粘著劑層中產(chǎn)生發(fā)泡而白化。另外，如果反復(fù)彎曲，則在端部產(chǎn)生粘著劑層的偏移，所述粘著劑層也有可能與周邊的構(gòu)件接觸，彎折性變差。

3、本公開是鑒于所述問(wèn)題而成者，其目的在于提供一種即使反復(fù)彎曲，彎曲部也不易白化且不易產(chǎn)生粘著劑的偏移的撓性圖像顯示裝置中所使用的粘著劑層、使用其的粘著片、層疊體及撓性圖像顯示裝置。

4、解決問(wèn)題的技術(shù)手段

5、為了實(shí)現(xiàn)所述目的，本發(fā)明人等人反復(fù)進(jìn)行了努力研究，結(jié)果發(fā)現(xiàn)在以下的實(shí)施例中可解決本發(fā)明的課題，從而完成了本發(fā)明。

6、·本公開的粘著劑層用于撓性圖像顯示裝置，所述粘著劑層中，凝膠分率為55％～90％，-30℃下的存儲(chǔ)彈性模量為0.1mpa以上且8mpa以下，利用流變儀使用φ8mm的測(cè)定探針在25℃下，利用平行板賦予5分鐘20kpa的應(yīng)變時(shí)的變形量α為100％～800％，且通過(guò)數(shù)式：復(fù)原率＝(α-β)/α×100(β表示測(cè)量α后，將應(yīng)變?cè)O(shè)為0kpa后5分鐘后的殘留變形量)···(1)求出的復(fù)原率為70％以上，所述粘著劑層使用包含丙烯酸系粘著劑及硬化劑的粘著劑組合物而形成。

7、·本公開的粘著片具有所述粘著劑層及隔片。

8、·本公開的層疊體是將所述粘著劑層貼附于被粘物而成。

9、·本公開的撓性圖像顯示裝置包括所述層疊體。

10、發(fā)明的效果

11、通過(guò)本公開，可提供一種用于彎曲部位不易白化、端部不易產(chǎn)生偏移且高精度的撓性圖像顯示裝置的粘著劑層、使用其的粘著片及層疊體。由此，可提供一種即使彎折，視認(rèn)性及對(duì)比度也良好且彎折性也良好的撓性圖像顯示裝置。

技術(shù)特征：

1.一種粘著劑層，用于撓性圖像顯示裝置，所述粘著劑層的特征在于，

2.根據(jù)權(quán)利要求1所述的粘著劑層，其中對(duì)被粘物的粘著力為10n/25mm～50n/25mm。

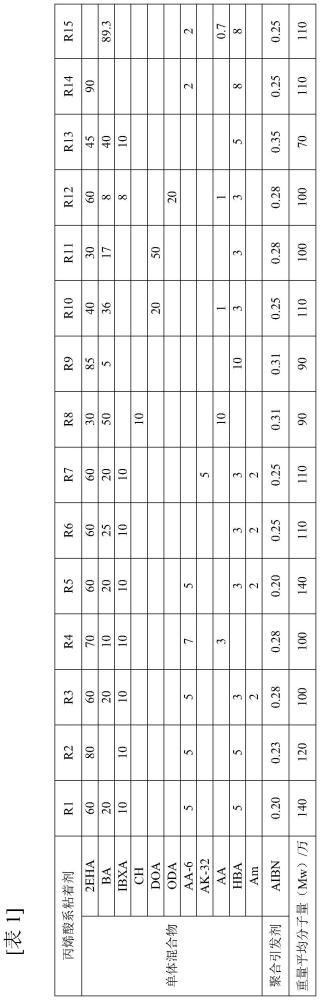

3.根據(jù)權(quán)利要求1或2所述的粘著劑層，其中所述丙烯酸系粘著劑包含以單體混合物為原料的(甲基)丙烯酸共聚物，所述單體混合物含有脂環(huán)式單體和/或具有碳數(shù)10～20的直鏈狀烷基的丙烯酸單體、以及具有碳數(shù)6以上的分支鏈狀烷基的丙烯酸單體。

4.根據(jù)權(quán)利要求3所述的粘著劑層，其中所述(甲基)丙烯酸共聚物的重量平均分子量(mw)為100萬(wàn)以上。

5.一種粘著片，具有如權(quán)利要求1至4中任一項(xiàng)所述的粘著劑層及隔片。

6.一種層疊體，是將如權(quán)利要求1至4中任一項(xiàng)所述的粘著劑層貼附于被粘物而成。

7.一種撓性圖像顯示裝置，包括如權(quán)利要求6所述的層疊體。

技術(shù)總結(jié)
撓性圖像顯示裝置中使用的粘著劑層的凝膠分率為55％～90％，?30℃下的存儲(chǔ)彈性模量為0.1MPa以上且8MPa以下，通過(guò)流變儀使用φ8mm的測(cè)定探針，在25℃下利用平行板賦予5分鐘20kPa的應(yīng)變時(shí)的變形量α為100％～800％，且通過(guò)數(shù)式：復(fù)原率＝(α?β)/α×100(β表示測(cè)量α后，將應(yīng)變?cè)O(shè)為0kPa后5分鐘后的殘留變形量)···(1)求出的復(fù)原率為70％以上，所述粘著劑層使用包含丙烯酸系粘著劑及硬化劑的粘著劑組合物而形成。

技術(shù)研發(fā)人員：石智文
受保護(hù)的技術(shù)使用者：愛(ài)天思株式會(huì)社
技術(shù)研發(fā)日：
技術(shù)公布日：2025/4/28
